方形底座锥台通孔安装支座结构

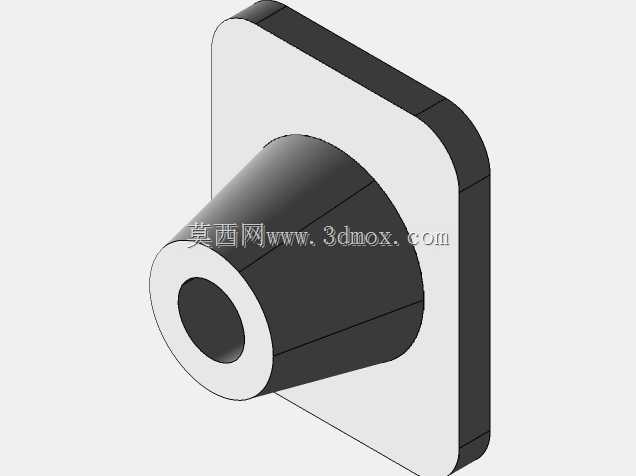

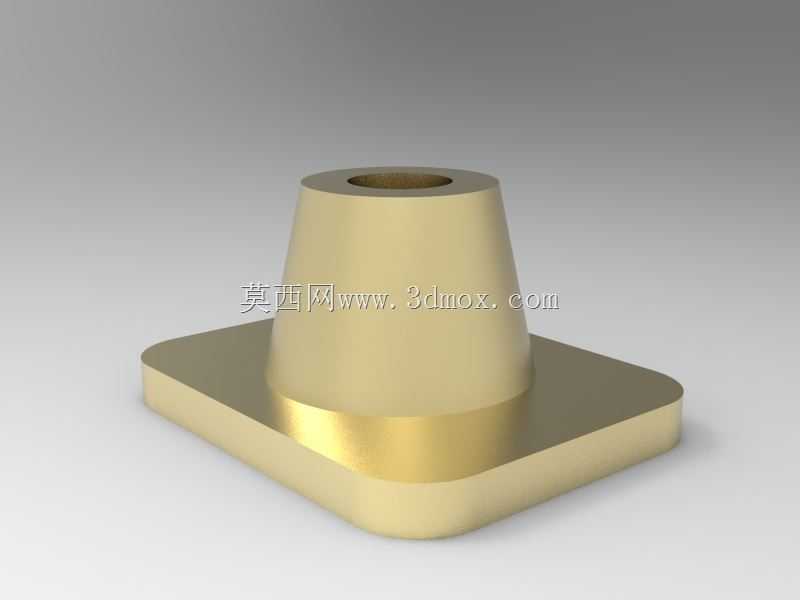

　　该零件属于小型支撑连接类五金构件，整体由底部方形安装板与上部锥台筒体组合而成，结构形式简洁，适合在空间紧凑的设备内部承担定位、支撑与穿线过渡功能。底部方形板四角做了大半径圆角处理，既避免锐边在装配过程中划伤操作人员或线缆，也能降低板件边角处的应力集中，在承受轻微侧向载荷时减少裂纹萌生风险。方形底板提供了较宽的接触面积，安装后可通过四角附近的紧固件将构件固定在面板、机架或设备壳体上，接触面贴合稳定，不易出现单点翘动。上部主体采用下大上小的锥台形态，底端与方形底板平滑过渡，顶端保留同轴圆形通孔。锥台外壁从底板向上逐步收窄，这种形态在保证底部连接强度的同时，能够减轻上部材料占用，并为周边零件留出避让空间。中心通孔沿轴向贯通，

　　可用于线缆穿过、销轴定位、小杆类零件导向，或作为紧固螺钉的过孔通道。孔口边缘设置过渡圆角，能够减少穿线时对绝缘层的磨损，也能在销轴往复装配时避免刮伤配合表面。从实际使用场景看，这类构件常见于通讯终端、小型电子设备、检测夹具和桌面式工装中：当设备内部需要把线束从外壳一侧引导到另一腔体时，锥台通孔可形成规整的走线通道，方形底板则承担固定和限位作用；当它作为支撑座使用时，顶端平面可承托小型传感器、按钮、导柱或装饰件，中心孔供紧固件穿过，实现上下层零件的可靠连接。建模时需重点控制方形底板的长宽边界、底板厚度、锥台上下端直径、锥台高度以及中心通孔内径之间的比例关系。底板外轮廓决定安装占用面积，选型时要核对安装面的可用空间，

　　尤其关注四角圆角与周边筋位、螺柱、壳壁之间的间隙；锥台底部直径应落在底板轮廓范围内，避免根部超出板面而影响贴合；锥台顶部直径决定上端配合面尺寸，若与其他零件端面接触，需保证顶面平面度和孔同轴度。结构过渡区是强度设计的关键，锥台与底板交接处应保留圆角或连续曲面，避免直角相交造成壁厚突变。若采用金属切削加工，圆角过渡可减少刀具拐角负荷；若采用压铸或注塑成型，过渡圆角还有助于材料流动并降低成型缺陷。壁厚设计上，锥台筒体不宜过薄，否则通孔周边刚性不足，紧固时容易产生局部变形；也不宜过厚，以免材料堆积、增重并增加成型收缩风险。方形底板在紧固件附近应保证足够厚度，以承受压紧力，防止装配后出现板面凹陷。安装边界方面，底板下方为主要贴合基准面，

　　装配前需保证该平面平整无凸起；锥台向上延伸的高度决定被支撑零件与安装面板之间的距离，设计时要结合周边元件高度核对，避免支撑过高引起干涉，或支撑过低导致配合件压不到位。中心通孔的轴线应尽量垂直于底板基准面，这样穿入的螺钉、销轴或线缆才能保持顺直，减少偏心加载。对于需要重复拆装的部位，可在通孔内增加衬套或对孔壁进行耐磨处理，以提高多次装配后的尺寸稳定性。外观上，零件各表面连续顺滑，方形底板与锥台之间没有复杂倒扣，既适合三维数模直接进行干涉检查，也便于后续工程图中提取外形尺寸、孔位和公差要求。整体结构没有冗余特征，功能集中在固定、支撑、导向和穿线四个方面，能够作为通用五金连接单元嵌入不同小型设备结构中。
