双叉铰接式机械连接支座结构

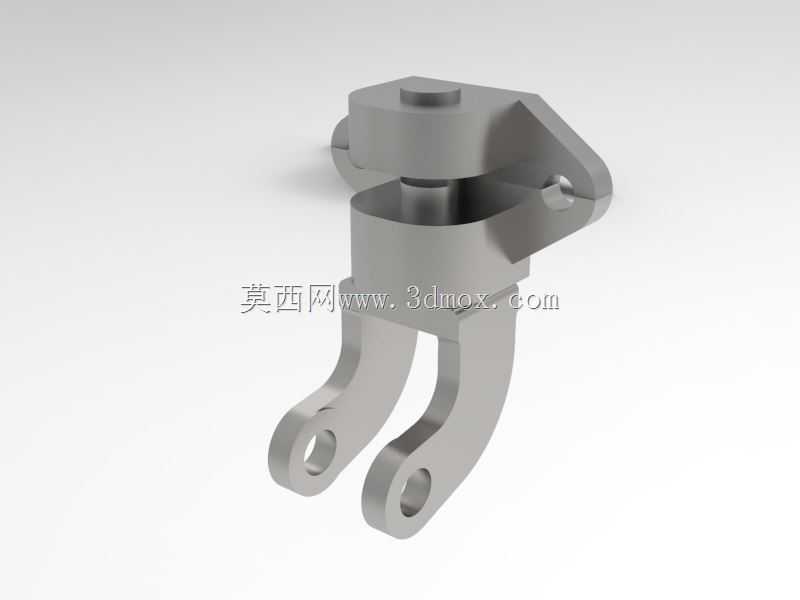

　　该铰接支座构件在整机布局中承担两相对运动部件之间的枢轴连接与载荷传递任务，常见于小型工程机械连杆机构、自动化生产线摆臂模组、轻工设备开合执行端以及车载附件的活动连接点位。构件上部为带安装耳板的回转座体，下部延伸出两片平行叉形支臂，支臂末端同轴开设销孔，整体形成上端固定、下端通过销轴与外部摆杆或拉杆铰接的运动副结构。从受力路径来看，外部载荷经下端销轴传入两支臂，沿叉臂腹板向上汇聚至中部筒体，再通过上部耳板的紧固件传递至安装基体，结构走向顺着主应力迹线布置，避免了截面突变带来的应力集中。

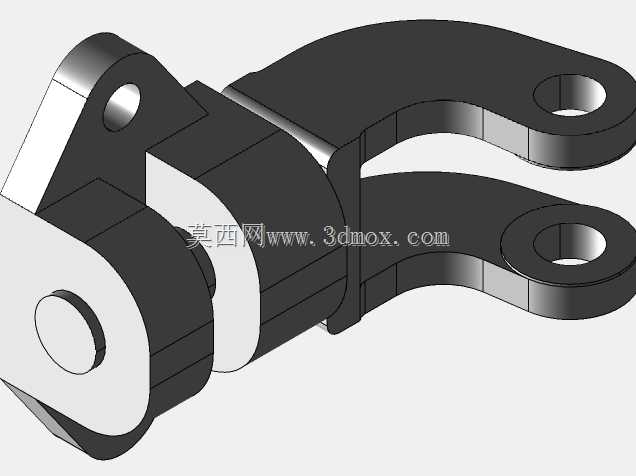

　　建模过程中先以中部同轴圆柱筒体为基准搭建主体骨架，筒体上下端面预留轴肩与配合止口，保证与上方回转件的同轴度；上部侧向伸出的安装耳板带沉孔与通孔组合结构，沉孔深度按紧固件头部埋入要求设定，安装后螺栓端面不高出耳板表面，防止周边运动件发生刮擦。下部两支臂采用对称布局，臂身从筒体侧壁平滑过渡，外侧轮廓做圆弧收边，内侧留出足够间隙以容纳被连接的拉杆端头，叉臂开档宽度需匹配配对件的厚度，同时预留0.2至0.5毫米的侧向活动余量，避免铰接转动时出现卡滞。支臂末端销孔设置同轴凸台，凸台端面经加工后作为销轴的轴向定位面，孔位周边壁厚均匀加厚，抵消销孔挤压带来的局部高应力。

　　外形尺寸方面，构件整体高度方向以中部筒体轴线为中心，上下安装点位的中心距决定了铰接运动的力臂长度，设计时需结合配套机构的摆角范围核算，保证摆臂在全行程转动中两支臂不与周边固定结构发生干涉。上部耳板的安装孔跨距依据安装基体的螺孔布局确定，孔边到耳板外缘的距离不小于螺栓公称直径的1.5倍，满足挤压强度要求。下端销孔内径与选配销轴采用过渡配合，销孔长度方向覆盖叉臂全宽，销轴装入后两端可通过开口销或卡簧实现轴向限位。安装边界上，构件上端贴合面需与安装基准面保持平整接触，装配前清理结合面毛刺，紧固螺栓按对角顺序分次拧紧；下端铰接区域需预留足够的摆动空间，径向避让范围按最大摆角时叉臂外缘的运动包络面向外扩展3至5毫米，防止运行中碰撞防护钣金或管线。

　　结构细节处理上，所有棱边均做倒圆处理，非加工面保留铸造或锻造毛坯的自然过渡形态，配合面预留机加工余量；两支臂的对称度在建模时通过镜像特征保证，销孔轴线与上部筒体轴线的垂直度公差控制在机构装配允许范围内，避免铰接后出现别劲现象。中部筒体内部可根据需求设置衬套安装腔，压入自润滑衬套后可降低回转摩擦阻力，减少日常维护频次。该类构件在往复摆动频次较高的工况下，重点校核销孔接触面的比压与叉臂根部的弯曲应力，通过调整臂身厚度与凸台尺寸平衡强度与自重，在满足承载能力的前提下尽可能减小运动惯量，提升整套机构的动态响应特性。
