双排滚子链传动链轮结构设计

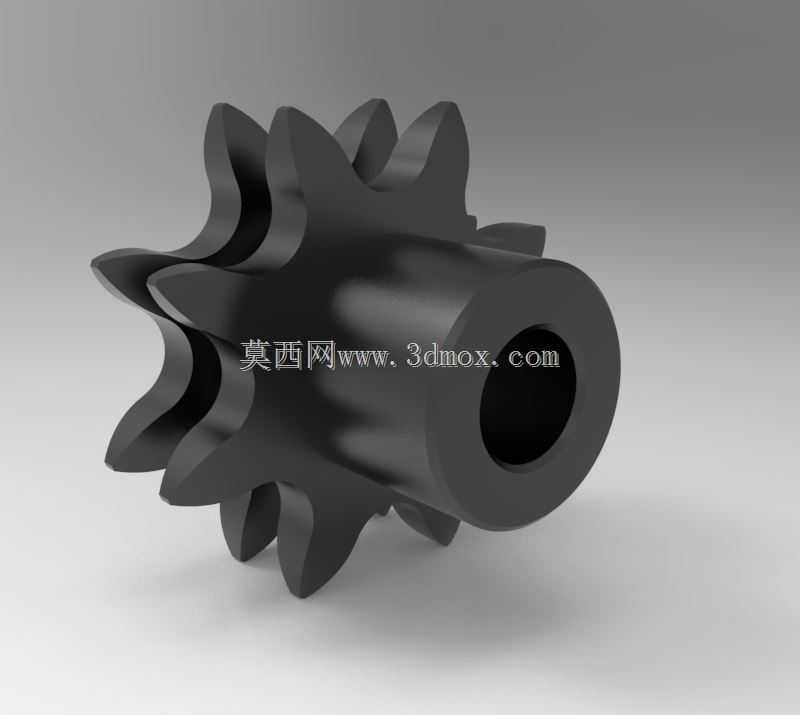

　　该零件为双排滚子链配套使用的传动链轮，采用并列双齿圈结构，对应标准链条规格6s，齿形参数遵循DIN 8187链条链轮相关规范，型号标识10B-2，适用于双列链条同步啮合的动力传递工况。在常规输送线、农业收获机械、轻工包装设备以及中小型动力传输机组中，单排链轮在承载大扭矩、冲击载荷时容易出现链板拉伸过载、齿面局部压溃或者链条跳齿的问题，双排布置的链轮可以同时与两排并列滚子链啮合，将总载荷均匀分配到两条链条上，相比同节距单排链轮，承载能力接近翻倍，同时传动过程的抗偏载能力更强，当两根链条的张紧度存在微小偏差或者传动轴出现少量挠曲变形时，双齿圈仍能保证至少一排齿形与滚子稳定啮合，大幅降低脱链、卡链的故障概率。

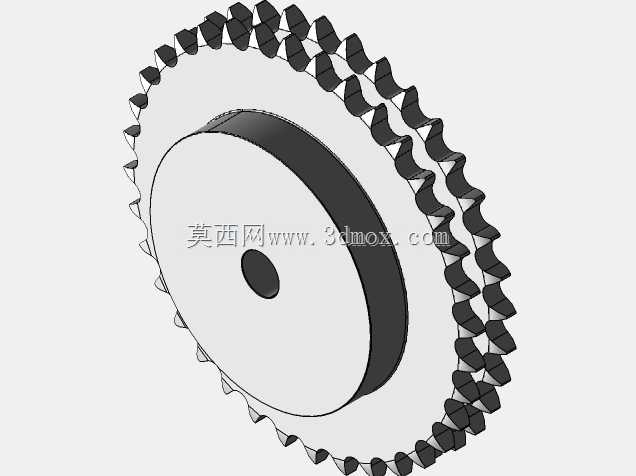

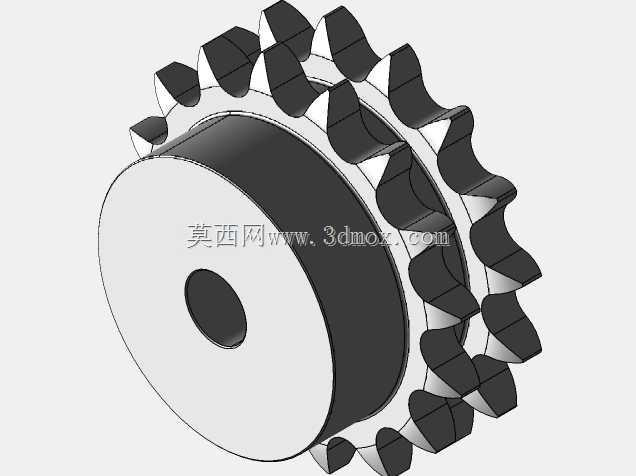

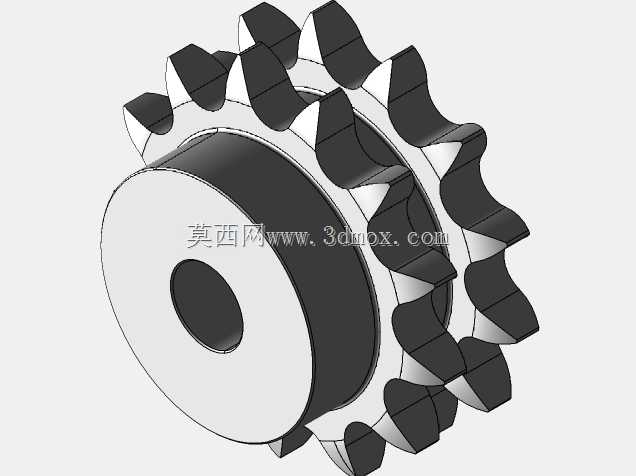

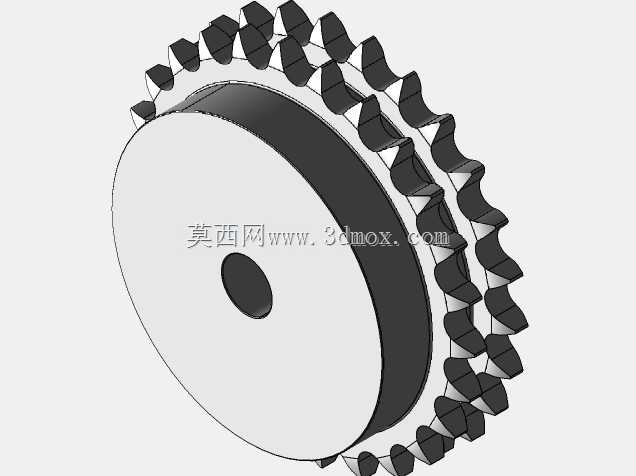

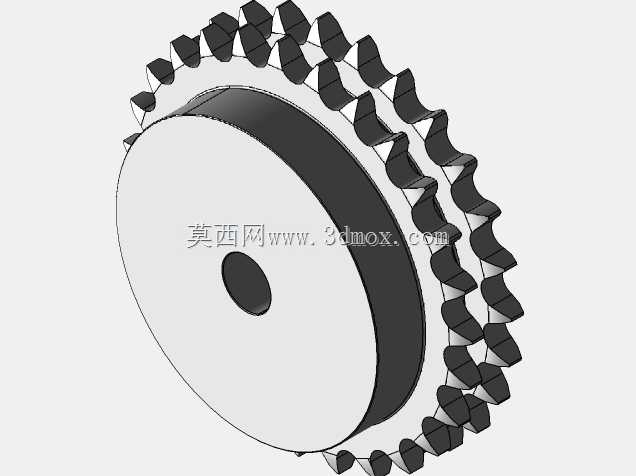

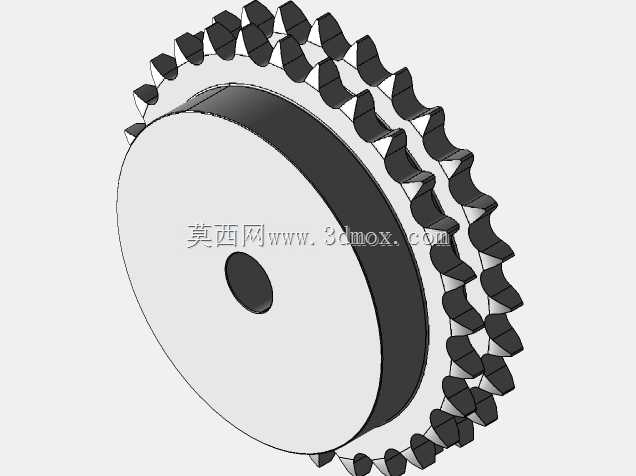

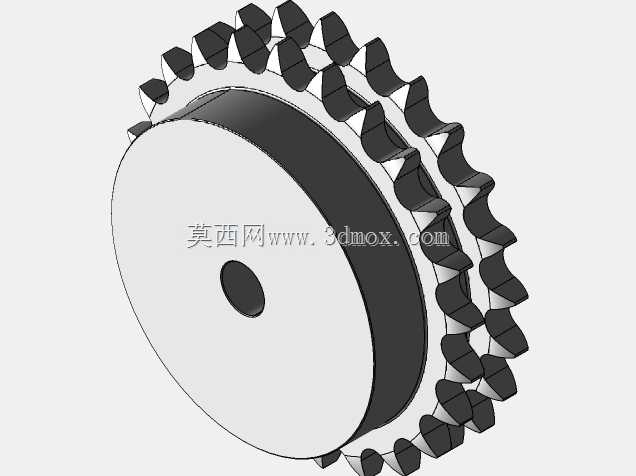

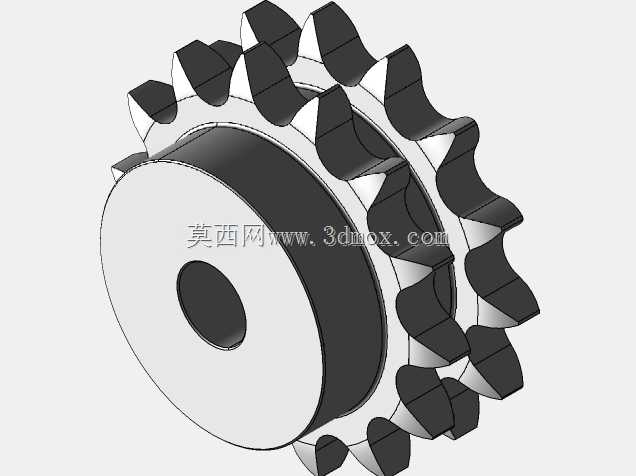

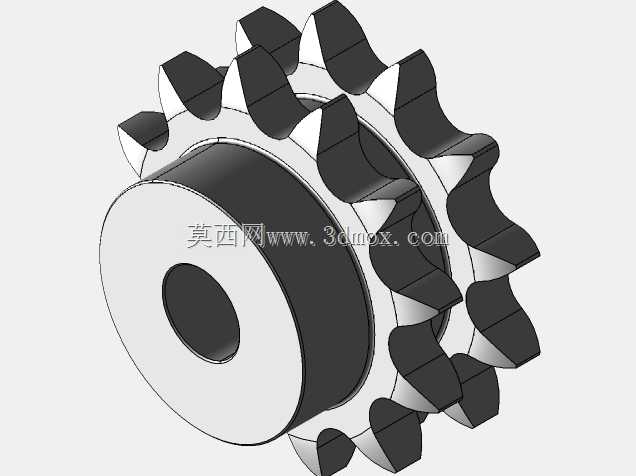

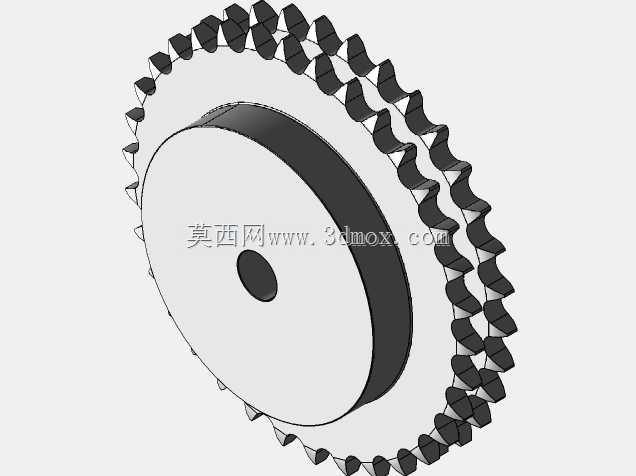

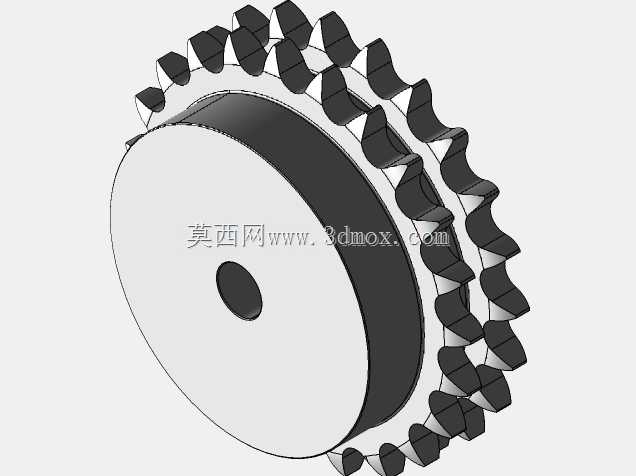

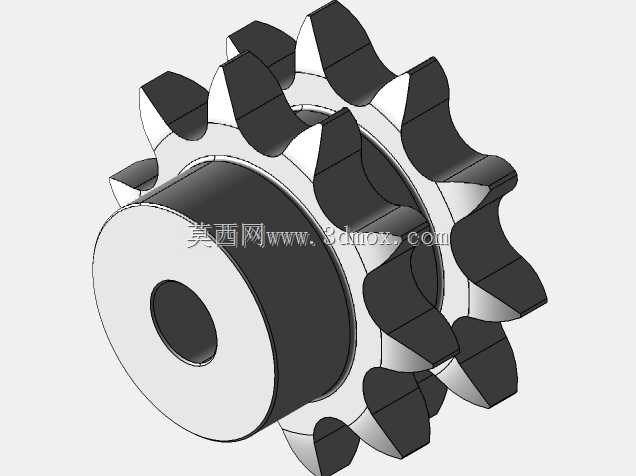

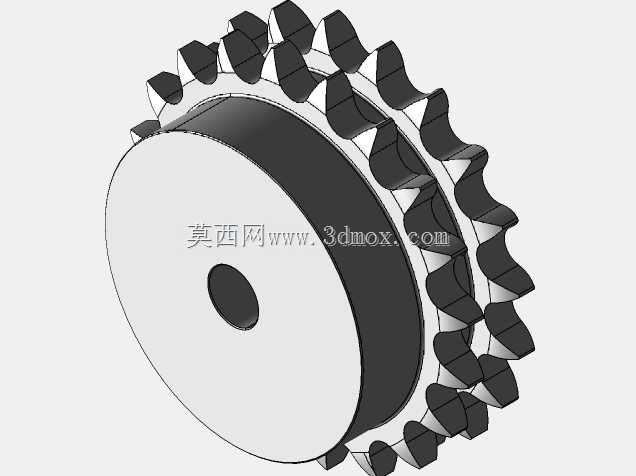

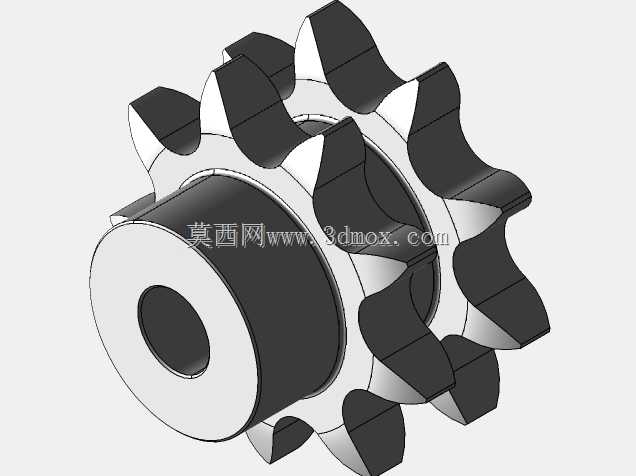

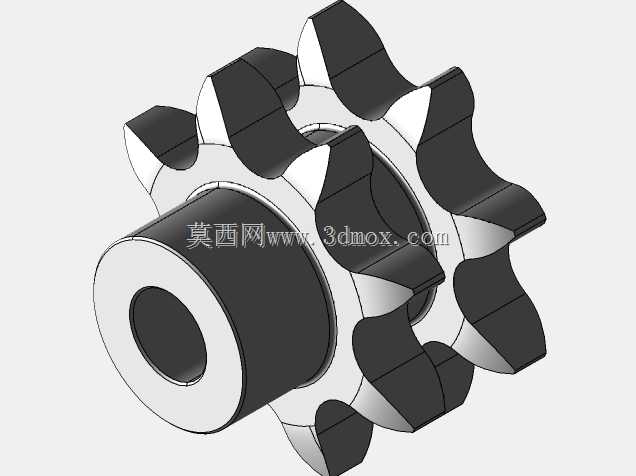

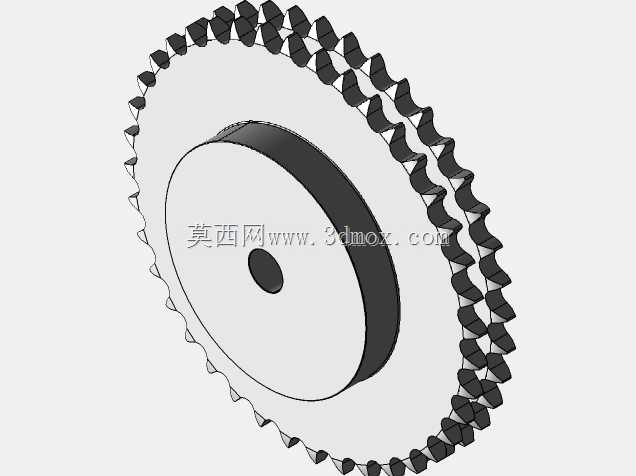

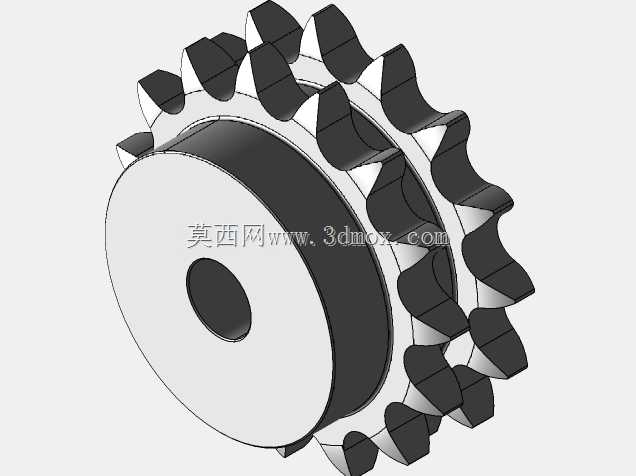

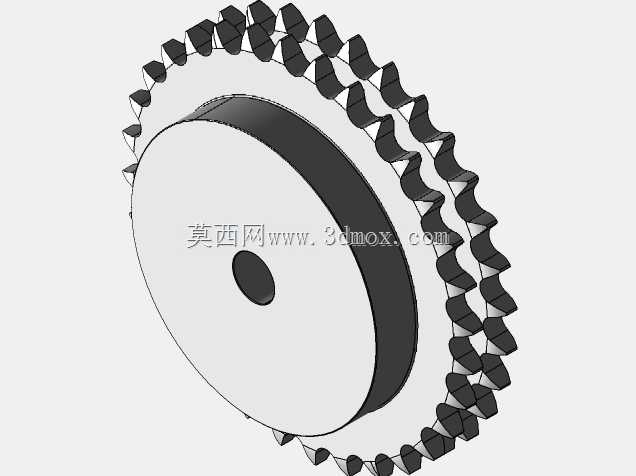

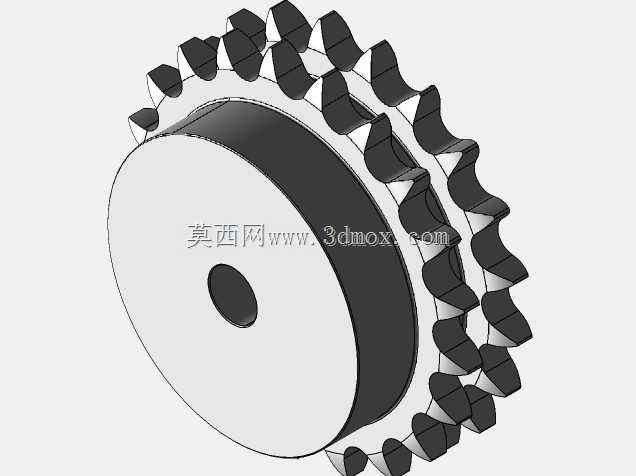

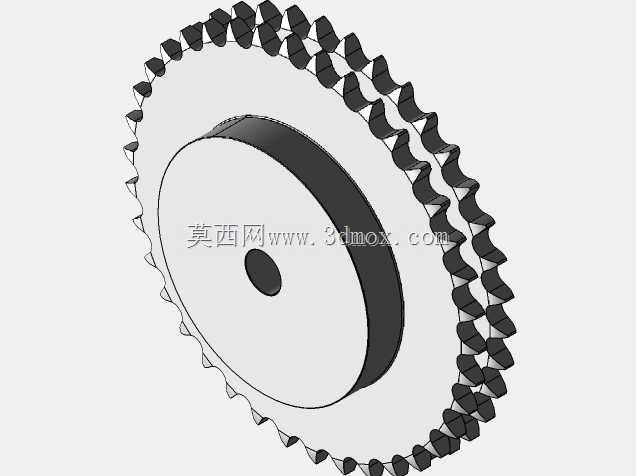

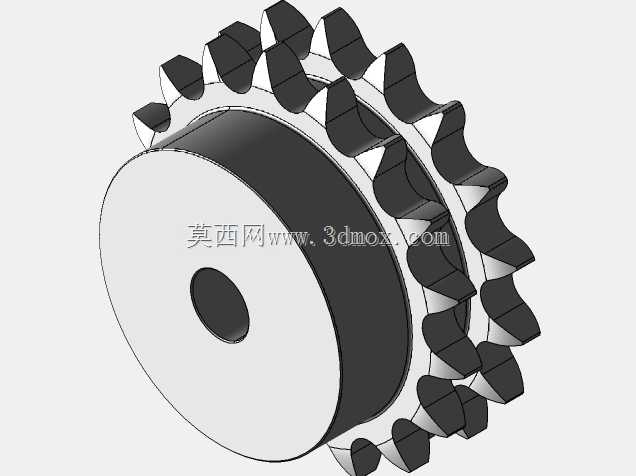

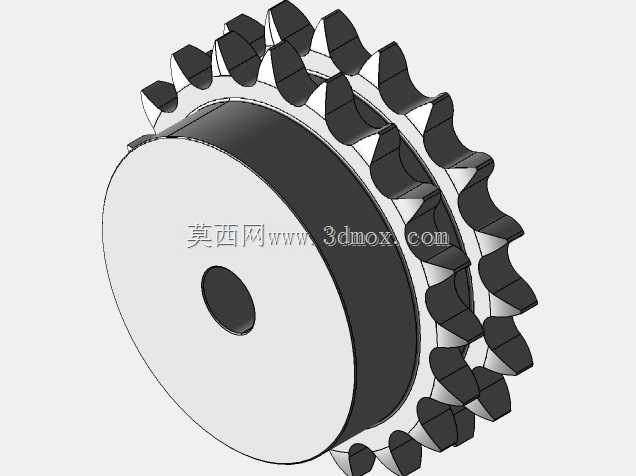

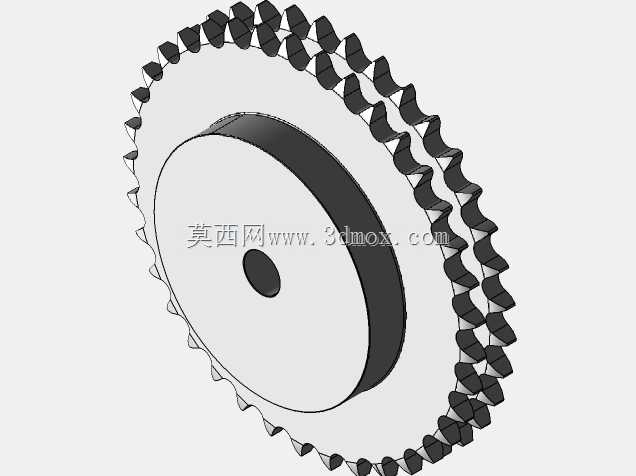

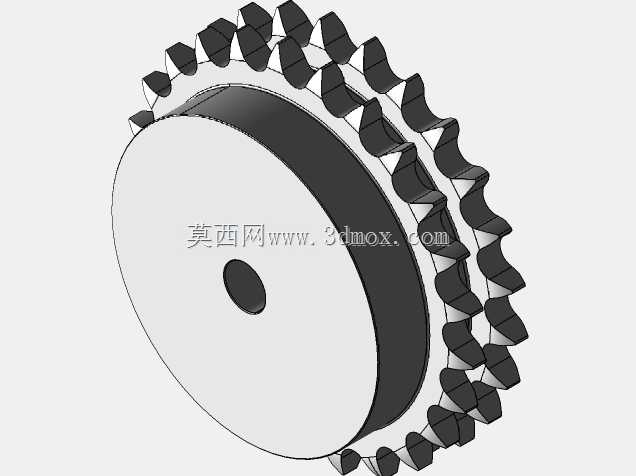

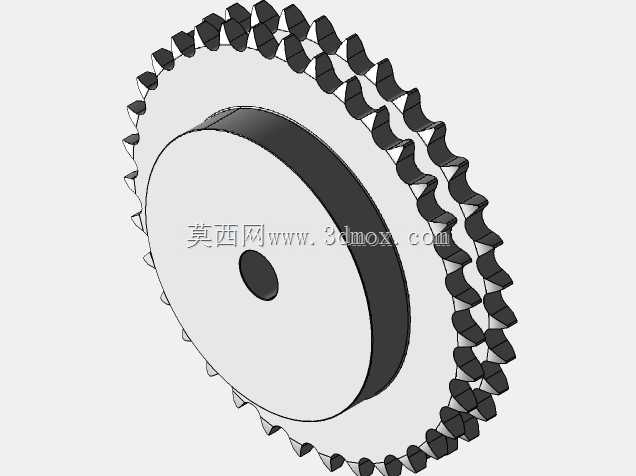

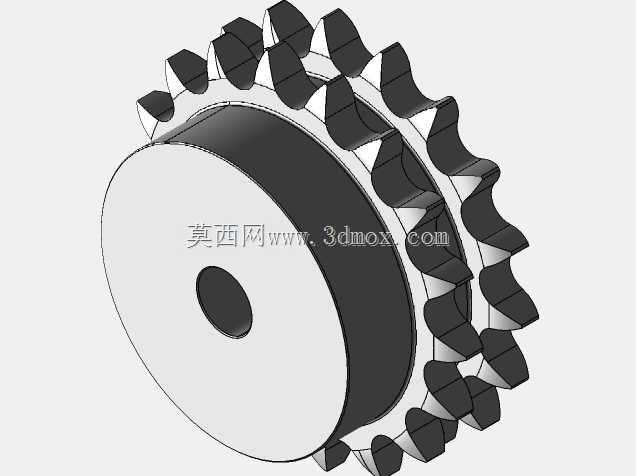

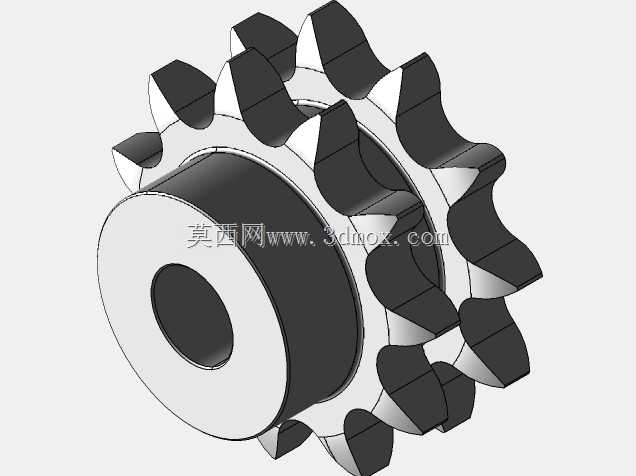

　　从结构外形来看，该链轮没有采用大直径链轮常见的腹板开孔或者辐条式减重结构，整体为带轮毂的实心齿坯形式，齿圈部分并列加工出两圈完全一致的渐开线链轮齿形，齿顶做了符合链条啮合要求的倒角过渡，避免链条啮入、啮出时与齿顶发生刚性磕碰。轮毂部分向单侧延伸出足够长度的同轴安装筒，中心加工贯通的轴孔，用于穿过传动轴，延伸的轮毂长度可以增大链轮与轴的配合接触面积，当采用键连接传递扭矩时，更长的配合段可以分散键侧的挤压应力，同时提升链轮在轴上的安装定位刚度，减少悬臂布置时链轮的径向摆动。齿圈与轮毂之间采用平滑的圆弧过渡，没有尖锐的应力集中棱边，在承受交变冲击载荷时，过渡位置的应力分布更均匀，不会在长期启停、正反转切换的工况下出现疲劳裂纹。

　　设计这类链轮时，首先要匹配对应链条的节距、滚子直径、内节内宽等核心参数，齿形的工作段轮廓需要保证滚子能顺利啮入齿槽，在啮合过程中滚子与齿面的接触应力控制在材料许用范围内，同时齿槽的底部圆弧要与滚子外径形成合理间隙，既不能间隙过大导致啮合冲击加剧，也不能间隙过小造成滚子卡滞、磨损加快。双排齿圈的轴向间距需要严格对应双排链条的两排链板中心距，保证两条链条的所有滚子都能同时落入对应齿槽，若轴向间距出现偏差，运行时会出现一侧链条过载、另一侧链条悬空不受力的情况，很快就会引发单侧链条拉长、跳齿。轮毂的内径公差需要与所选传动轴的配合公差匹配，通常选用过渡配合或者小间隙配合，方便装配的同时保证同轴度，键槽的位置、深度需要对应轴上的平键尺寸，保证扭矩传递可靠。

　　安装边界方面，该链轮属于中小直径规格，轴向总宽度由双齿圈厚度加单侧轮毂延伸长度组成，在设备布局时需要预留出链条包角对应的径向空间，链轮两侧要留出链条张紧调节的余量，同时轮毂的轴向定位需要通过轴肩或者挡圈完成，避免运行过程中链轮沿轴向窜动，导致齿圈与链条错位。齿面通常会根据工况选择调质或者表面淬火处理，提升齿面的耐磨性，轮毂部分则保证足够的韧性，避免冲击载荷下发生断裂。这类链轮在实际设备中多用于需要中等以上传动扭矩、对传动可靠性要求较高的工位，比如输送设备的主驱动轴、农机的动力输出传动、机床辅机的进给传动等场景，能够在多粉尘、少量油污的工况下长期稳定运行，维护时仅需定期检查链条张紧度与齿面磨损量，当齿厚磨损到允许极限后更换链轮即可，互换性强，配套链条采购替换十分便捷。建模过程中需要准确还原齿形的三维轮廓、轮毂的同轴台阶、中心孔与键槽的细节，保证装配时链轮与轴、链条的配合关系完全符合实际装配要求，为后续的工程图导出、干涉检查、运动仿真提供准确的数字模型基础。
