29齿单排滚子链传动链轮

　　这款链轮围绕短节距滚子链的啮合需求展开，齿数取29，属于中等偏大齿数的单排链轮。齿数较多时，链节进入和退出啮合的冲击相对缓和，多边形效应减弱，传动平稳性优于小齿数链轮，适合对噪声、振动和链条磨损有一定要求的中低速传动场合。在输送线、包装设备、轻工机械、农业机具以及小型动力传递机构中，这类链轮常作为从动轮或张紧端链轮使用，把电机、减速器输出的旋转运动转化为链条的连续牵引，或把链条运动传递给工作轴。

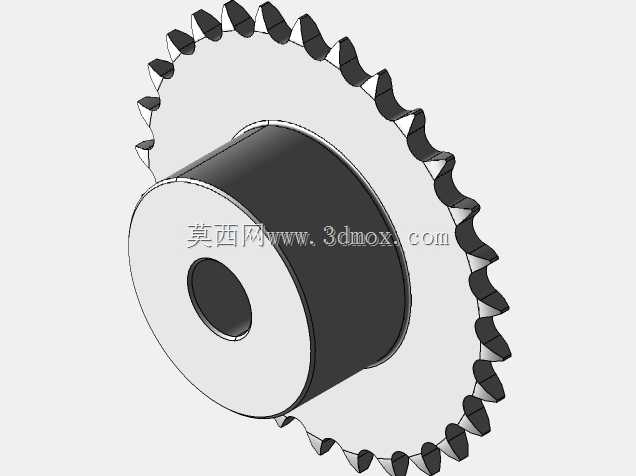

　　结构上采用带轮毂的一体式盘形设计。轮缘外侧加工出与滚子链相配的齿形，齿槽需要容纳链条滚子并在铰接点转过时提供顺畅的导入、导出轨迹；中部为较厚的轮辐过渡区，可承受链条张力形成的弯矩和周期性接触载荷；一侧伸出圆柱轮毂，用于增加与轴的配合长度，避免链轮在受载时发生偏摆。中心设置轴孔，实际设计中可根据轴径选用平键、紧定螺钉或胀套等方式固定。轮毂端面与轮盘之间保留清晰台阶，既方便轴向定位，也便于在装配时靠紧轴肩或套筒。

　　齿形设计的重点不在外观，而在啮合几何。链轮齿廓通常由三段圆弧和直线构成，齿沟圆弧与链条滚子半径匹配，使滚子能稳定落入齿底；工作齿面承担啮入时的接触压力，齿顶则引导链条顺利爬上并离开轮齿。若齿沟过浅，滚子会被强制抬升，造成链条跳动；若齿距偏差过大，则会出现跳齿、偏磨和附加冲击。建模时需要把节圆、齿顶圆、齿根圆和量柱测量圆统一约束，保证29个齿沿圆周均布，并控制齿侧对称度。

　　从安装边界看，链轮外径由齿数、节距和滚子直径共同决定，29齿结构使外轮廓明显大于同节距的小齿数链轮，布置时要在链条包角范围内预留足够空间，避免轮齿与机架护罩、张紧臂或相邻管线干涉。轮毂外径和伸出长度决定轴孔区域的刚度，也影响轴承、隔套和锁紧件的排布；中心孔到齿根的壁厚不能过薄，否则在频繁启停或冲击载荷下容易出现键槽开裂。链条中心线应与链轮齿宽中心重合，轴的平行度误差会使链条偏向齿侧，产生单边磨损，因此安装面和轴孔的同轴关系在整机布局中必须校核。

　　实际工况下，链轮承受的不是恒定静载荷，而是随链节啮合不断变化的接触力。紧边张力使若干齿同时参与传力，松边则主要负责导向；启动、反转或物料卡滞时，齿面和键连接会承受短时峰值载荷。选用较大齿数可以减小单齿载荷波动，但链轮外径增大后，转动惯量和外圆线速度也随之增加，所以高速级仍需结合转速、润滑和中心距综合判断。对于输送设备，若需要长距离牵引，常把该件布置在从动轴端，配合张紧装置补偿链条磨损后的伸长；对于紧凑动力箱，则可直接装在减速器输出轴上，减少额外支撑。

　　三维建模时，先按链条标准确定节距、滚子直径、齿宽和排距，再建立单个齿槽特征并圆周阵列。齿面不宜简单用直线齿代替，因为滚子在啮入过程中接触位置会变化，错误齿廓会在仿真和实物运行中表现为卡滞。轮毂、轮缘和腹板之间应设置圆滑过渡，降低热处理或加载时的应力集中。轴孔、键槽、顶丝孔等特征要结合装配顺序表达清楚，尤其是轮毂端面与齿宽中心的相对位置，会直接影响链条对中。完成模型后，可通过节圆啮合检查、链条包络检查和轴系干涉检查，确认链轮在最小中心距、最大张紧位置以及护罩内均能自由转动。
