索波特德耶罗弯管法兰连接支座

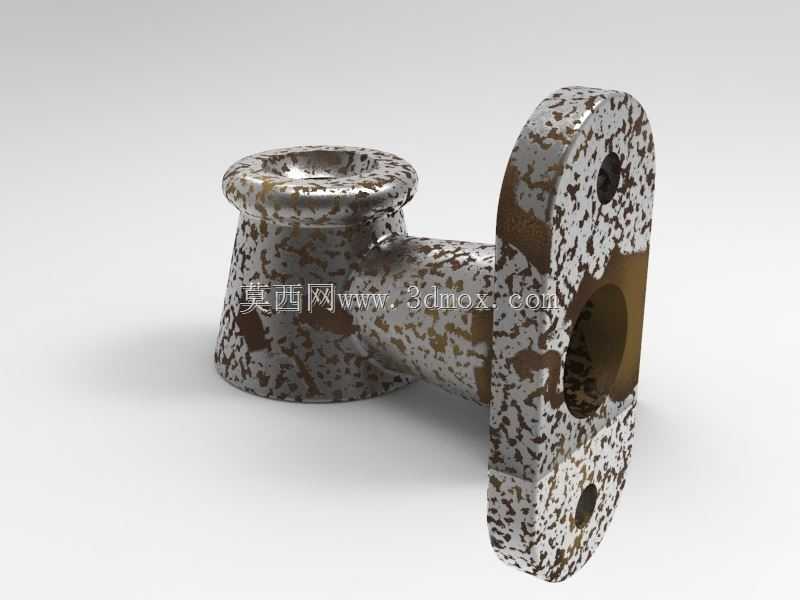

　　该构件属于管路系统中兼具转向、承托与端面连接功能的复合型支撑件，整体由带翻边承口的锥形管段、90度弯转流道以及端部立式安装法兰三部分连续成型，没有额外拼接焊缝，适合在中低压流体输送、小型工艺管线、实验台架管路以及设备内部紧凑走管场景中使用。实际布置时，水平方向的法兰端面贴靠在设备壁板、支架立板或管路终端接口上，通过法兰盘上预留的两个安装孔完成螺栓锁紧；锥形管段向上延伸，顶部扩口翻边形成承插或对接接口，可与软管、硬管接头或配套密封件配合，使管路在有限空间内完成竖直向水平的转向，同时省去单独弯头与固定支座的组合装配。

　　从结构受力角度看，构件把弯转流道和安装基准整合在同一实体上，法兰盘承担主要定位与反力传递作用，盘体厚度明显大于管壁，能够分散螺栓预紧压力，避免薄壁管段在锁紧时出现局部凹陷。两个安装孔分布在流道孔两侧，锁紧后可限制法兰面绕管轴旋转，也能抵抗管路内压波动、软管拖拽和轻微振动带来的交变载荷。锥形管段并非简单装饰造型，其直径由顶部承口向弯管过渡区逐渐变化，既为顶部接口提供足够的密封接触宽度，也在弯转处保留较顺畅的内壁路径，减少介质在转角处的突扩、突缩损失。根部与法兰相接区域做了连续加厚，外形上可见明显的材料堆积过渡，这一位置正是弯头承受内压推力和弯矩时的高应力区，加厚后可降低尖角应力集中，提高长期使用可靠性。

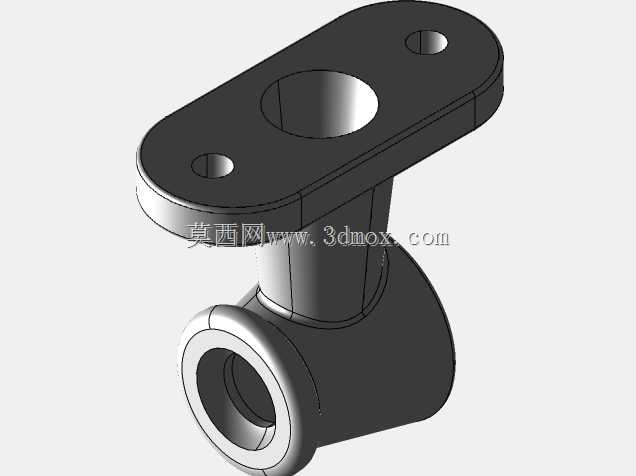

　　建模时应先确立法兰安装面为装配基准，再以法兰中心流道孔轴线和竖直管段轴线建立相交骨架，保证两段流道中心线垂直相交且偏心受控。弯管区域不宜采用单一半径硬折处理，需结合外壁铸造圆角和内壁流道圆角同步生成，使内外表面保持相对均匀的壁厚；顶部翻边承口要控制口部内径、外径和圆角，过尖的口部会在装拆软管或压装密封件时产生切口效应，过厚的卷边则会占用上方操作空间。法兰盘外形为近似腰圆或切边圆形，外缘轮廓服务于安装孔布置和扳手操作空间，盘面上的通孔需与螺栓规格、垫圈外径匹配，孔边到法兰外缘及流道孔的距离应满足最小边距要求，防止锁紧时开裂。

　　安装边界方面，选型和布局时需要同时核对三类尺寸：一是法兰盘外轮廓尺寸及两孔中心距，确认背板、螺柱和工具能够落入预定空间；二是竖直管段高度与顶部承口直径，判断上方管路插拔、卡箍锁紧或螺母旋紧是否存在干涉；三是弯管横向伸出长度和底部投影范围，避免锥形外壁与相邻机架、线缆或其他管路发生碰撞。由于法兰面为主要密封和定位面，背板平面度应与构件端面匹配，安装时两侧螺栓交替紧固，避免单侧压紧造成法兰倾斜。若用于输送含颗粒或易沉积介质，弯转内壁应保持平滑过渡，不宜在流道侧设置凸台或残留分型痕迹；若用于气动或真空回路，则需重点控制端面平面度、接口圆度以及密封面粗糙度。

　　该件的设计思路体现了小空间管路集成化的典型做法：不把弯头、支座、接口法兰视为分散采购后再拼装的零件，而是通过一体成型减少接头数量和泄漏点，同时让安装姿态更加确定。对于设备维护频繁的位置，顶部扩口承口可提供较快的装拆体验；对于振动较明显的机组，一体式法兰支座比薄壁弯头加抱箍的方案具有更好的刚性。三维设计阶段还应关注铸造或成型工艺带来的拔模方向、壁厚均匀性和圆角连续性，尤其在法兰与弯管交接、锥形段与顶部卷边交接处，应避免热节集中或截面突变。完成数字模型后，可通过剖切检查流道是否错位、法兰孔是否与内部腔体贴得过近，以及装配状态下螺栓头、垫圈、管接头是否均有合理操作空间，从而为后续加工、装配和现场维护提供稳定依据。
