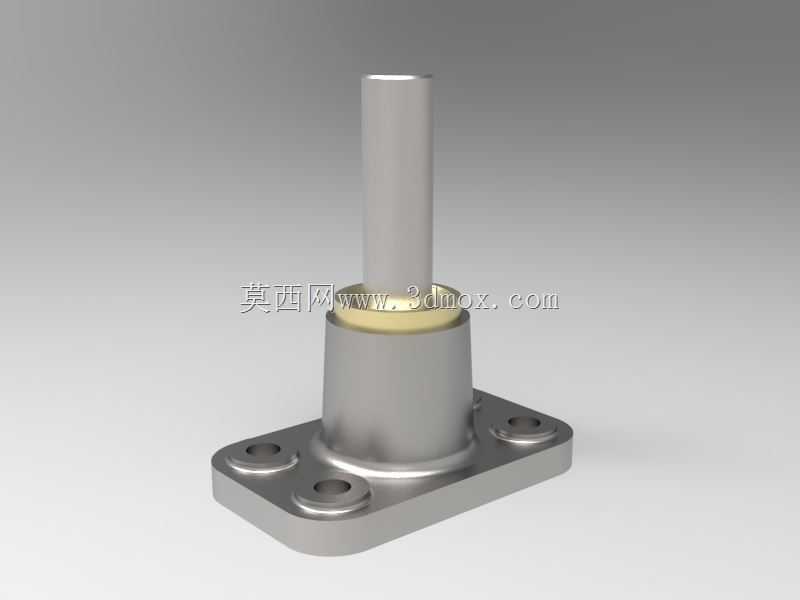

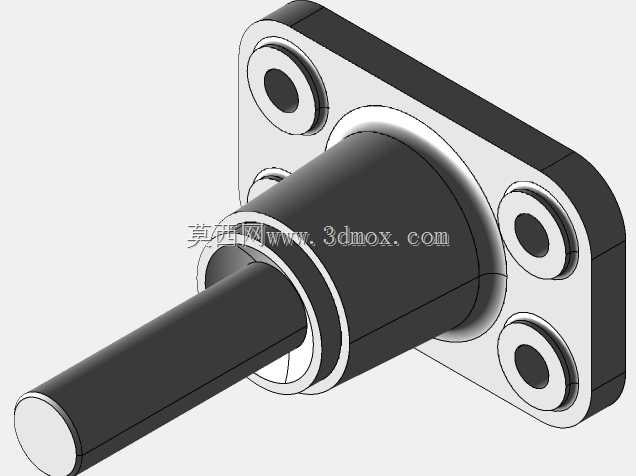

这套立式支撑轴座的结构,在车间里属于很常见的一类回转支承导向部件,日常做设备改型、工装夹具排布时经常会碰到类似结构。先从安装边界说起,底部是一块近似长方形的法兰安装板,板体四角做了圆滑过渡,没有尖锐直角,四个角位各布置一个沉头安装孔,孔位沉台深度刚好容纳内六角圆柱头螺钉的头部,装配后螺钉顶面不会高出法兰板面,周边排布管线或者相邻零件时不会发生干涉。法兰板的长宽比例偏向窄长布局,安装时可以直接贴装在设备基板、墙板或者工装立面上,四个固定点分散在板体最外缘,拧紧螺钉后整个支座的抗倾覆力矩表现很稳,即便轴端承受侧向偏载,法兰边缘也不容易出现翘曲。
支座主体从法兰板面向上隆起,底部是渐变扩径的锥形过渡段,从法兰结合面开始壁厚逐步收拢,向上衔接圆筒形的轴承容纳腔。这种锥度过渡不是随意做的造型:如果直接在平板上垂直竖起一根等壁厚圆筒,载荷从竖轴传递到法兰面时,圆筒根部会形成非常突兀的应力集中,设备长期受往复振动、侧向冲击后,焊缝或者铸造圆角位置很容易萌生裂纹。把根部做成向外铺开的锥台,相当于给竖筒和法兰之间加了一圈连续的加强筋结构,载荷路径从轴芯向外扩散到整个法兰板面,应力流线不会在根部截断,实际测应力的时候,锥段区域的峰值应力比直角直筒结构低很多。
筒腔内部嵌装了一圈浅色的衬套层,这部分就是整个部件的核心功能区。衬套一般选用铜合金或者自润滑复合材料,压装在钢制支座的内孔里,中间穿过的光轴可以在衬套孔内做直线往复滑动,也可以根据配合间隙设定实现低速回转。和直接在钢件本体上加工导向孔相比,镶嵌衬套的方案优势很明确:一是衬套材质摩擦系数低,轴杆往复运动时磨损更小,跑合一段时间后不会出现拉伤、卡滞;二是衬套属于易损件,长期使用磨损后,可以单独压出旧衬套、更换新衬套,不用把整个支座从设备上拆下来报废,维护成本低很多。筒腔顶端和衬套衔接的位置做了限位台阶,衬套压入后端面抵在台阶上,轴向不会随轴的窜动被带出,固定可靠性有保障。
从轴座向上伸出的是一根等直径光轴,轴杆表面粗糙度要求较高,和衬套内孔采用小间隙配合,轴段伸出长度根据行程需求设定,轴的顶端做了微小倒角,装配时往衬套里穿轴不会刮伤衬套内壁的润滑层。这类结构的实际应用场景非常广:在小型冲压工装里,它可以作为导柱导套的辅助支撑,约束上模座下行的运动轨迹,避免合模时出现偏磨;在轻工包装设备的摆臂机构里,这类垂直轴座可以承载摆杆的回转支点,衬套承受摆臂往复摆动带来的径向载荷;在一些非标检测工位上,它还能作为探针升降的导向支座,轴端连接检测头,上下运动时全程被衬套约束,检测重复定位精度能保持稳定。
建模的时候有几个结构细节需要特别注意:法兰板上四个沉孔的位置度要和整机安装基板的孔位对应,孔边到法兰外缘的最小壁厚要留够,不能为了压缩整体尺寸把孔开得太靠外,否则拧紧螺钉时板边容易被压溃。锥段和法兰板面、锥段和上部圆筒衔接的两处圆角必须完整保留,不能为了画图省事做成直角尖角,铸造或者机加工件的圆角既是应力释放的结构,也能避免热处理环节出现淬火裂纹。衬套和主体内孔的配合要选过渡配合,压装时需要预留对应的压入导向倒角,衬套压入后内孔的收缩量要提前核算,保证最终和光轴的配合间隙落在设计区间内。光轴的外露段要考虑防护场景,如果车间粉尘较多,可以在筒腔顶端额外加装防尘密封圈,避免碎屑顺着轴和衬套的间隙进入摩擦面,磨坏衬套内壁。整个部件的外形没有多余复杂曲面,所有结构特征都服务于承载、导向、安装这三个核心功能,没有冗余设计,做干涉检查时,法兰底面作为安装基准面要和设备安装面完全贴合,轴的中心线必须和法兰基准面保证垂直,垂直度公差一般控制在0.02mm以内,不然轴杆运动时会出现别劲、滑动阻力骤增的问题。
