双耳铰接式支撑固定支座结构

项目分类:通用机械零部件 发布时间:2022-05-30 ID:641217
  • 双耳铰接式支撑固定支座结构
  • 双耳铰接式支撑固定支座结构

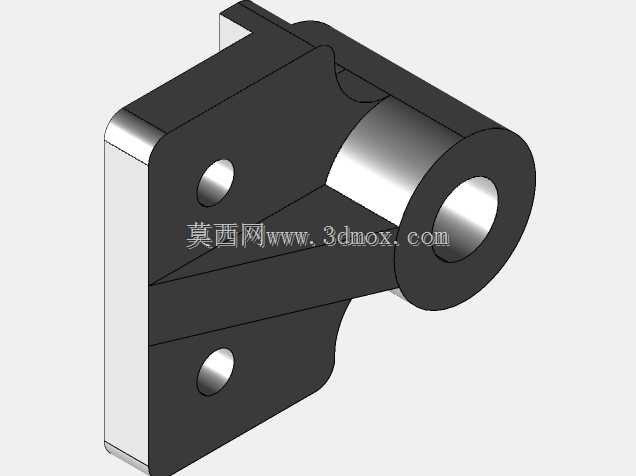

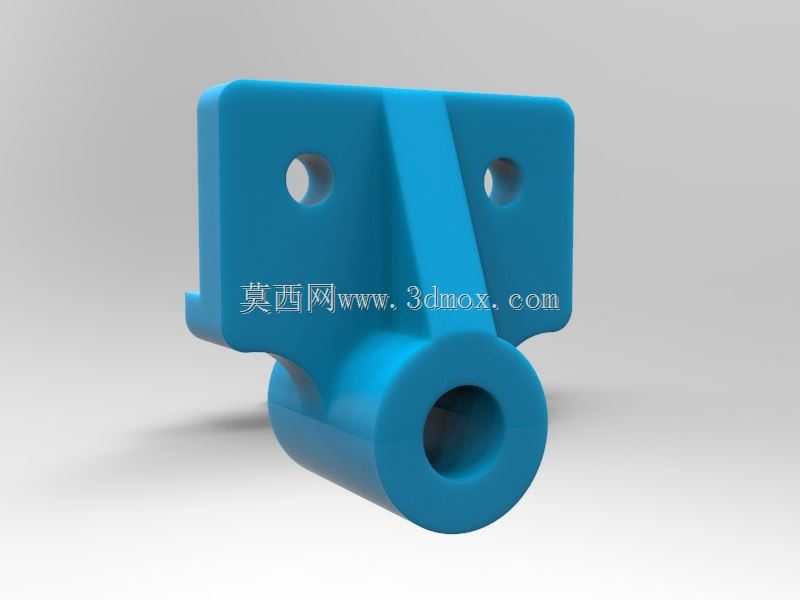

  这类双耳带圆筒的支撑件在轻工输送线、包装设备机架以及小型工装夹具里出现频率很高,核心作用是把摆动类执行件或者连杆末端可靠地铰接在设备墙板、型材框架上,同时承担径向载荷与少量倾覆力矩。圆筒部分加工出贯通内孔,用于穿入销轴、螺栓或者带衬套的转轴,孔壁与销轴形成回转副,允许被连接件在一定角度范围内往复摆动;上方两块对称立板各开设一个安装通孔,孔位与圆筒轴线保持平行,通过紧固件把整个支座锁固在安装基面,立板之间的加强筋从圆筒外壁一直延伸到立板内侧,把铰接点的载荷直接分流到两个安装孔周围,避免圆筒根部在反复受载后出现应力集中开裂。

  从结构布局看,圆筒轴线与立板安装面呈垂直布置,铰接回转中心落在两块立板的对称平面内,这种布局让销轴承受的剪切力沿立板法向传递,紧固件主要受拉,受力路径清晰,不会把附加弯矩直接作用在连接螺栓上。圆筒外壁做了加厚处理,内孔长度与外径的比例兼顾了销轴的支撑跨距,跨距过小会让销轴悬臂过长、摆动时旷量增大,跨距过大则会无谓增加整体重量与材料占用,当前比例在常规轻载铰接工况下能保证衬套或销轴的接触比压处于合理区间。立板上的安装孔采用沉孔或光孔设计,装配时螺栓从一侧穿入、另一侧锁紧,孔边到立板外缘预留了足够的边距,防止拧紧时板面局部压溃或者沿孔边撕裂。

  建模过程中先以铰接孔中心为基准建立回转圆筒,拉伸生成内孔与外圆柱面,再对称绘制两侧立板轮廓,立板底部与圆筒外圆做相切融合,中间加强筋采用拔模斜度处理,既符合铸件或注塑件的脱模要求,也让筋板与筒体的过渡圆角连续顺滑。所有棱边按功能区分处理:内孔与端面交接处保留较小倒角,方便销轴压入并去除毛刺;外轮廓非配合面设置较大圆角,降低铸造或3D打印时的应力集中;安装孔周围局部加厚凸台,让螺栓压紧力作用在凸台端面上,避免薄板直接受压产生凹陷。

  安装边界方面,需要重点校核三个尺寸:两块立板外侧总宽决定了支座在机架上所需的平面安装空间,圆筒外圆最低点到安装基面的高度决定了摆动件运动时的下侧避让间隙,铰接内孔中心到安装孔中心的水平与垂直距离则直接决定连杆机构的运动学位置。布置时要保证圆筒下方留有足够空间,让绕销轴摆动的摇臂或连杆在全行程内不与基面、管线发生干涉;两块立板的后侧贴合面要与安装基准面完全贴平,若基面存在平面度误差,会导致支座受载后产生附加扭转,长期运行容易让筋板焊缝或铸件本体出现疲劳裂纹。

  实际选型替换时,要先核对铰接孔直径与配套销轴的配合公差,轻载手动机构可选用间隙配合加润滑脂,频繁摆动的自动化工位建议在内孔压入铜套或工程塑料衬套,把磨损集中在可更换衬套上,保护支座本体。立板安装孔的孔距要与机架上的预置螺孔严格对齐,孔距偏差过大会强制装配,使支座内部产生装配预应力,运行中受振动后容易松动。整体结构没有复杂曲面,加工方式适应性很广,铸件适合批量较大的重载设备,焊接件适合单件小批量的非标机架,采用尼龙或树脂打印则可用于轻载演示机构与低速工装,不同工艺下只需按需调整壁厚与圆角大小,核心的铰接支撑功能都能稳定实现。
