立式弯臂铰接支撑固定支座

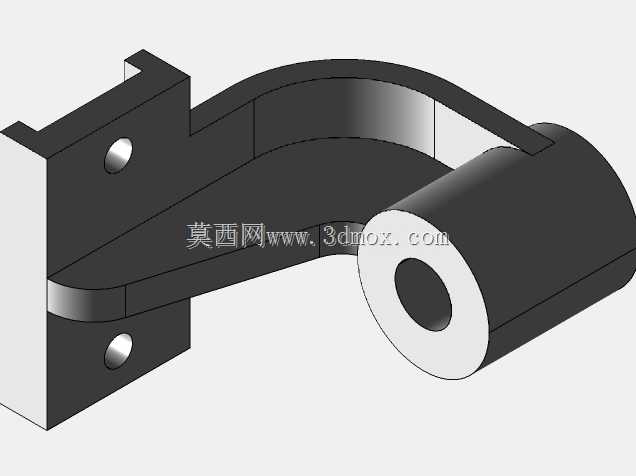

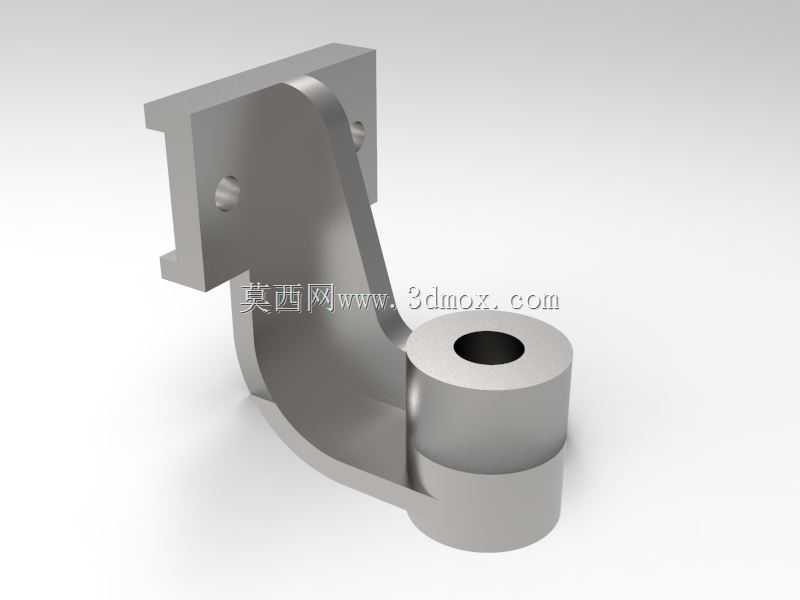

　　这类支座在通讯设备安装、轻型工装夹具、检测台架以及小型自动化辅机里比较常见，核心作用是把带孔轴套端的回转件或铰接件固定到竖直安装面上，同时让受力点离开墙面一段距离，避免连杆、销轴、传感器支架在摆动时与安装基面发生干涉。模型上部是一块带安装孔的贴板，贴板背面可直接贴合型材立柱、设备侧板或焊接墙板；下部延伸出带同轴通孔的圆筒，孔位用于穿入销轴、螺栓或短轴，形成转动连接或定位连接。中间的弯臂不是单纯造型，而是承担贴板与套筒之间的力流传递：贴板处的紧固件反力经过弯臂截面传到套筒，再由销轴把外部载荷传回支座，因此弯臂采用连续过渡的厚壁结构，减少直角转折带来的应力集中。

　　从布置边界看，贴板位于后侧上方，套筒位于前侧下方，两者在高度和前后方向上都有偏移。这个偏移量决定了被支撑件的回转中心到安装面的距离，选型时需要先核对销轴中心与安装基面之间的悬伸尺寸，再确认贴板宽度、高度以及两个安装孔的孔距是否能匹配现有立柱。若孔距过小，紧固件会靠近板边，承受侧向载荷时容易出现局部压溃；若悬伸过长，弯臂在反复载荷下会产生更大弯矩，需要增加板厚或提高材料等级。模型中贴板孔位采用沉孔式表达，适合用内六角圆柱头螺钉从正面锁紧，安装后螺钉头不突出，能够给相邻零件留出运动空间。

　　套筒部分的长度和孔径是结构设计的重点。孔径决定销轴直径，也直接影响铰接副的承载能力；套筒长度则影响销轴的接触跨度，长度过短时，连杆或摇臂在偏载情况下容易产生卡滞，长度适当增加可以改善接触面压分布。套筒外圆与内孔保持同轴，端部留出平整端面，便于装配垫圈、隔套或限位卡环。实际使用中，如果该支座用于频繁摆动的机构，内孔可压入自润滑衬套或加工铜套配合面；如果只是固定支撑，也可直接采用螺栓穿过内孔并锁紧，使套筒成为定位座。

　　弯臂与贴板、套筒的连接处均做了圆弧过渡，这种处理在铸件、焊接件和数控加工件中都有实际意义。铸造时，圆角能够改善金属液充型和冷却收缩，降低热节裂纹风险；焊接件中，圆角对应加劲板的平滑过渡，可减少焊缝根部疲劳；若采用铝板或钢板铣削成型，圆角则能避免刀具在清角处留下应力缺口。弯臂侧面宽度沿力流方向变化，靠近贴板和套筒的位置截面较厚，中间区域按载荷路径收束，既控制重量，也保证刚性。

　　在设备装配场景中，这类支座常用来连接气弹簧、连杆、张紧轮、限位拨叉或可调挡块。安装面需要先加工出平整基准面，贴板贴合后通过两颗紧固件预紧，再插入销轴检查铰接件转动是否顺畅。若支座承受的是垂直向下载荷，套筒中心应尽量靠近贴板紧固件的合力区域，以减小附加弯矩；若承受的是横向摆动载荷，则要重点检查贴板上方固定点和弯臂根部的变形。三维建模时，可先建立安装基面、销轴中心和贴板孔位三个关键基准，再沿力流方向生成弯臂实体，最后统一处理孔、圆角和端面，这样后续调整孔距、悬伸高度或套筒长度时，结构关系不会混乱。

　　该件的外形没有复杂曲面，加工适应性较强：小批量可采用方块料铣削，弯臂外侧通过数控铣成型，内孔一次镗孔保证同轴；批量较大时可改为铸件毛坯后精加工贴板底面、安装孔和套筒内孔；对于载荷较轻的通讯辅具，也可用铝板切割后焊接套筒，但焊后需要重新校正贴板与套筒轴线的位置关系。装配校核时，除了关注零件本身是否干涉，还要留出扳手空间、销轴拆装空间以及铰接件的摆动包络，尤其在套筒前方和弯臂内侧，不能让连杆在极限角度时碰到贴板或安装墙面。
