普伦萨埃斯托帕异形凸轮限位支座

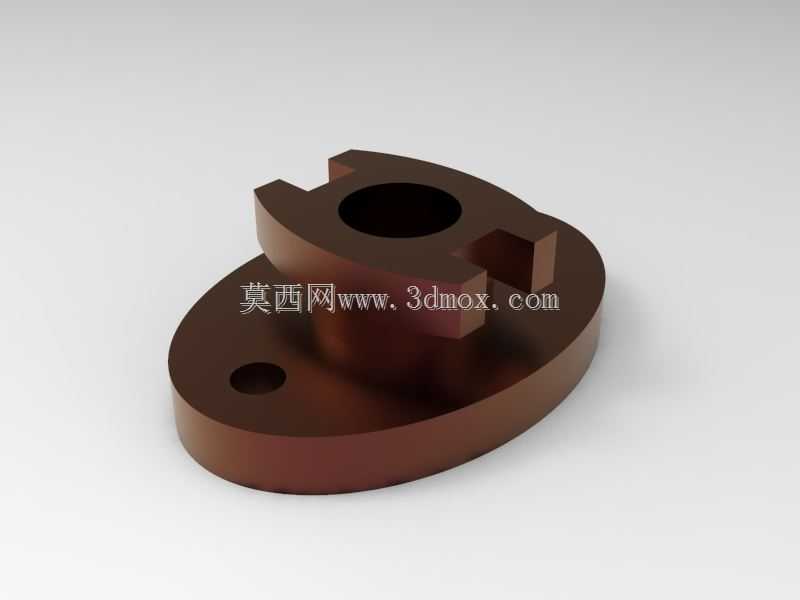

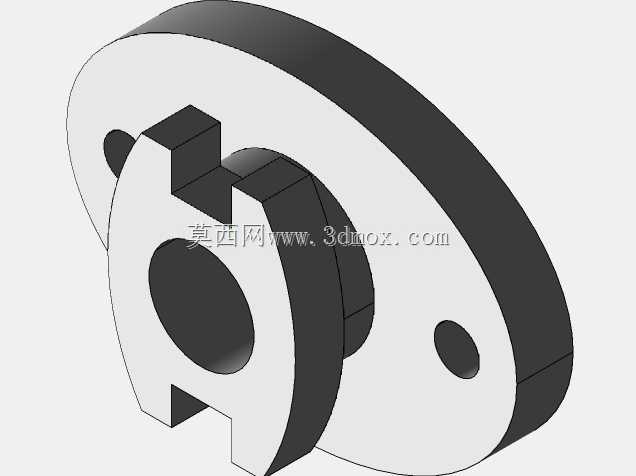

　　该异形凸轮限位支座属于小型精密传动配套构件，整体采用盘式底座叠加立式凸轮台的复合结构，在轻工自动化送料、通讯终端装配工装、小型工位间歇定位机构中承担转角限位、轴向支撑与卡位联动的作用。构件底部为类椭圆扁平安装盘，盘面预留一处沉头安装孔，可通过单颗紧固螺钉完成基座与工装板的初步定位，盘体轮廓做了大圆角过渡，既消除装配时的锐边磕碰风险，也让底座在狭小安装空间内避让周边走线与相邻构件。底座上方同轴设置带中心通孔的立式凸台，中心通孔可穿入转轴或定位销，为联动摆臂提供回转支撑基准；凸台顶部两侧延伸出不对称卡位凸耳，其中一侧开设矩形卡槽，可嵌入拨块或限位销，在转轴回转过程中通过凸耳轮廓约束摆臂的转动行程，另一侧凸缘则作为硬限位止挡面，承受摆臂到位时的侧向冲击载荷。

　　从实际装配边界来看，盘式底座的扁平厚度控制在较小范围，整体占用竖向空间极低，适合安装在桌面级装配工装、小型检测夹具的层板上；类椭圆盘的长轴方向可顺着工装走线方向布置，短轴方向避让相邻的传感器安装位，无需额外扩宽安装板幅面。中心凸台的高度经过匹配设计，刚好让顶部卡位凸耳与配套摆臂的卡槽处于同一啮合高度，转轴穿入中心孔后，凸台内壁可对转轴中段形成径向约束，减少转轴悬臂端的径向跳动，避免摆臂长期往复转动后出现卡位偏移。构件的非对称轮廓并非随意造型：一侧外凸的弧面适配摆臂回转时的扫掠轨迹，摆臂从起始位转动到终止位的全过程中，臂体边缘与支座弧面始终保留均匀间隙，不会出现运动干涉；另一侧平直切面则贴靠工装立板安装，既可以通过切面做周向防转，也能让支座承受止挡冲击时将载荷直接传递到立板上，降低连接螺钉的剪切负荷。

　　在结构设计思路上，该构件把支撑、限位、卡位三个功能整合在一体加工的单体零件上，省去了分体式限位块、支撑座的拼接装配环节，也消除了多零件拼接带来的累积公差。底座沉孔采用沉头设计，紧固螺钉装入后钉头完全沉入盘面以下，不会突出表面刮蹭上方运动的摆臂；顶部矩形卡槽的槽壁厚度预留了足够的耐磨余量，长期承受拨块反复撞击后也不易出现槽口变形。中心通孔的孔径与配套转轴采用小间隙配合，既保证转轴转动灵活，又能抑制转轴的径向窜动；凸台与底座的衔接处做了加厚圆角过渡，当止挡面承受侧向冲击力时，过渡圆角可以分散应力集中，避免凸台根部在反复冲击下出现断裂。

　　这类构件常见于小型通讯产品的组装工位夹具中，比如终端外壳的卡扣压合工位，支座作为摆臂的回转基座，摆臂带动压头完成下压动作时，顶部凸耳的轮廓可以精准限定摆臂的下压转角，让压头刚好压合外壳卡扣而不会压伤壳体；在小型间歇送料机构里，该支座也可作为槽轮机构的辅助限位座，中心孔穿入从动轴，顶部卡槽嵌入槽轮的驱动销，配合主动拨盘完成工位的间歇转位，盘式底座直接固定在送料台板上，不需要额外搭建支撑支架。针对三维建模环节，还原该构件时需要重点把控几处配合特征：一是底座沉孔的沉头深度与通孔同轴度，保证螺钉装入后钉头不突出；二是顶部凸耳两侧止挡面的角度公差，该角度直接决定摆臂的转动行程范围；三是凸台中心孔与底座安装面的垂直度，若孔轴倾斜，转轴穿入后会出现卡滞或转动阻力偏大的问题；四是凸台根部过渡圆角的尺寸，圆角过小会留下应力集中隐患，圆角过大则会干涉摆臂的下沿空间。外形适配方面，类椭圆底座的最小轮廓宽度小于常见30mm工业铝型材的板面宽度，可直接固定在标准铝型材工装台面上，不需要额外加工转接板；构件整体没有复杂的深腔或薄壁结构，采用机加工方式即可一次装夹完成盘面、凸台、卡槽的全部加工，工艺性良好，适合小批量工装配套使用。
