一体式带座滑动轴承支座结构设计

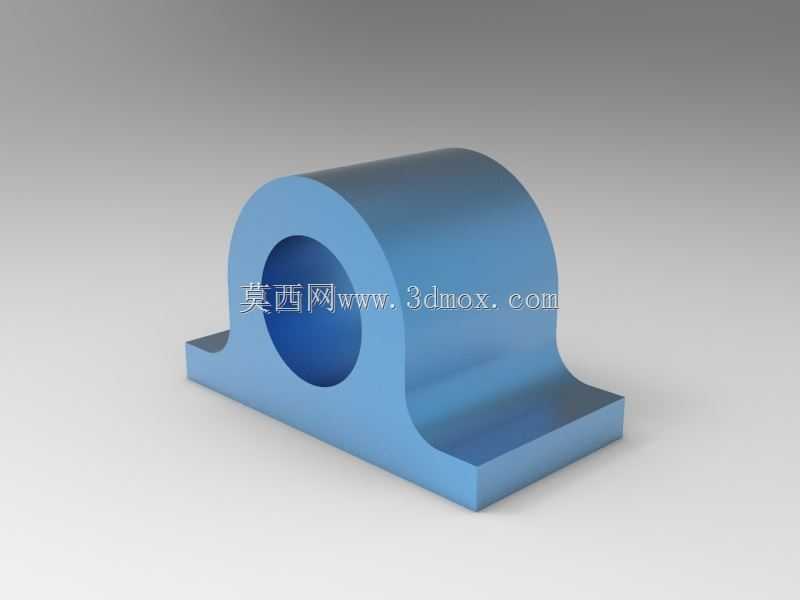

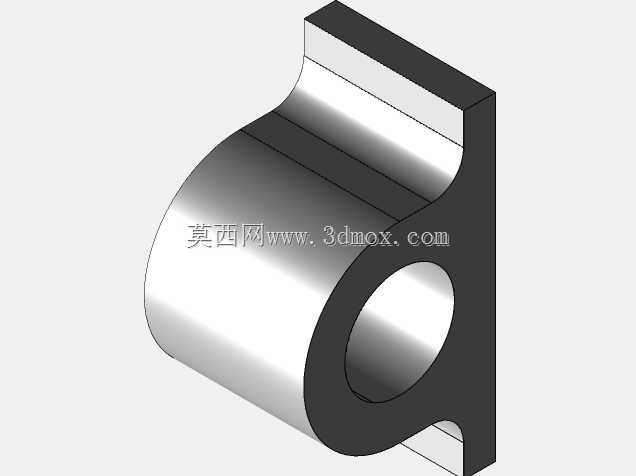

　　该零件属于轻载旋转支承类基础构件，整体采用一体式铸造型腔思路构建，主体由上部半封闭圆筒轴套段与下部平直安装底板组合而成，圆筒轴线与底板安装面保持平行偏置关系，底板向圆筒两侧对称延伸形成带安装孔位的翼板，可直接通过紧固件固定在设备机架台面或工装基板上。

　　从实际使用场景看，这类支座广泛布置在小型输送线从动辊端、轻工包装设备的导辊支撑位、手动工装的转轴铰接处、教学实验台的传动轴支承点，以及各类低速轻载传动机构中，用来为穿过内孔的旋转轴提供径向约束，限制轴系的径向跳动，同时依托底部翼板把轴工作时产生的径向载荷传递到下方安装基础。相较于分体式剖分轴承座，该一体式结构没有合模接缝与对接紧固面，装配时无需调整上下座同轴度，单件安装即可完成轴端支承，对安装空间紧凑、维护频次低的工位适配性更好。

　　结构设计上，上部圆筒的内孔为核心工作表面，孔壁预留均匀壁厚，建模时内孔与外圆保持严格同轴，孔径按照配套滑动轴套或者直接穿轴的配合公差预留加工余量；圆筒外侧做平滑圆弧过渡，底部与底板衔接处采用大圆角加厚处理，避免轴承受载时在筒壁与底板的交接转角产生应力集中。底板两翼的安装孔位置关于圆筒轴线对称分布，孔边留出足够的螺栓扳手操作空间，底板底面为完整平直贴合面，安装时可与机架台面完全贴合，不会出现局部翘曲导致的支座倾斜。圆筒顶部保留完整弧形外壁，没有开设注油槽或剖分缺口，适合采用自润滑轴套或者定期涂抹润滑脂的低速工况，整体外形没有突兀的凸起结构，吊装、搬运和工位排布时不易与周边管线、相邻零件发生干涉。

　　尺寸边界方面，建模时以底板底面为安装基准面，底板总宽度大于圆筒外径，两翼伸出长度满足螺栓安装边距要求；圆筒轴向长度覆盖轴的支承接触段，保证轴与内孔的接触面积足够，降低接触面比压；底板厚度按照承载需求设置，在螺栓锁紧压力下不会发生板面凹陷；圆筒中心到底板底面的中心高为核心安装尺寸，选型时需要和配对另一侧支座的中心高保持完全一致，才能保证穿装后的轴处于水平状态，避免轴运转时出现别劲、卡滞。安装 footprint 完全由底板外轮廓决定，两翼的孔位间距决定了机架上预埋螺栓或者钻孔的定位尺寸，设计机架时只需按照底板长宽预留安装平面，在对应孔位加工螺纹孔或者穿过螺栓的光孔即可完成固定，不需要额外加工定位止口。

　　建模过程中，先拉伸底板轮廓得到基础安装板，再在底板上方叠加同轴圆筒实体，对两者交接的冗余区域做合并求和，随后在衔接转角处添加铸造圆角，两翼安装孔、中心轴孔分别通过切除特征生成，所有孔位保持垂直于对应贴合面：底板安装孔垂直于底板底面，中心轴孔沿圆筒轴向贯通。整体结构无复杂抽壳、无薄壁悬空区域，既适合铸造成型后再机加工内孔与底面，也可采用型材切割后焊接成型，后期改型时只需调整中心高、内孔直径和底板孔间距，即可适配不同轴径、不同安装高度的支承需求。
