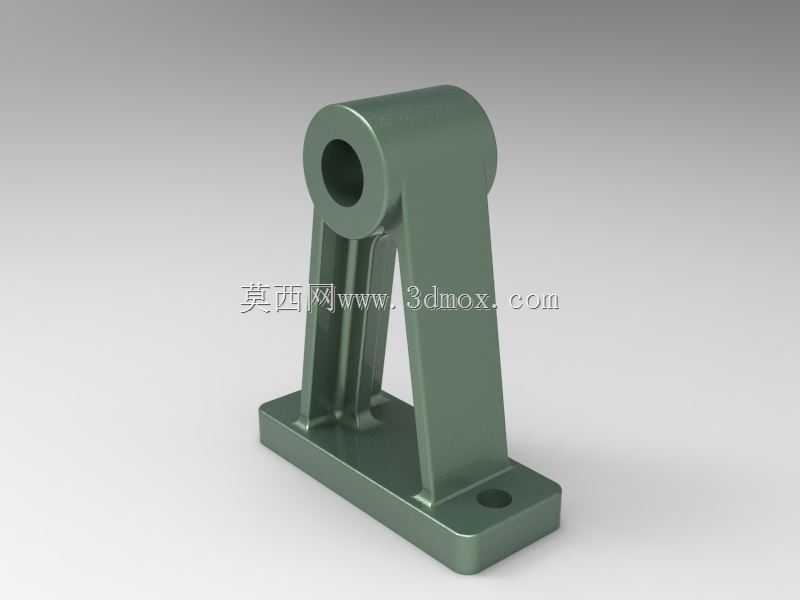

铰轴支撑立式铰接固定支座结构

　　该类立式铰接支撑支座在轻工输送线、小型工装夹具、连杆摆动机构以及门体翻转支撑场景中十分常见，核心作用是为绕水平轴线转动的杆件提供稳定回转支点，同时将铰接载荷可靠传递至底部安装基面。区别于常规卧式轴承座，该结构采用底板落地、双立臂向上承托顶部铰轴筒的布局，整体受力路径清晰：顶部铰轴承受的径向载荷通过两侧立板向下扩散，最终经矩形底板的安装孔传递到设备机架或预埋安装面，适合中等载荷、低转速、间歇摆动的铰接工况。

　　从实际装配边界来看，底部为带圆角的矩形安装底板，板面上预留沉头安装孔，可采用内六角螺栓将整个支座锁紧在工作台面或型材机架上；底板厚度经过加强，边缘做倒角过渡，既避免装配时锐边划伤，也降低铸造或机加工过程中的应力集中风险。顶部同轴铰轴筒为整段贯通圆孔结构，圆孔内径与配套销轴、衬套或小型滑动轴承形成配合，筒体外圆与两侧立臂平滑相接，构成主要承力区段。

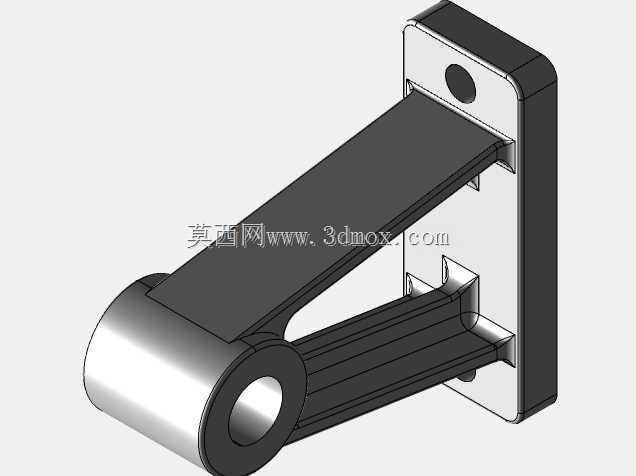

　　两侧支撑臂并非等厚直板设计，其中一侧为宽幅实心立壁，承担主要抗弯与抗扭载荷，另一侧采用带加强筋的窄臂结构，在保证支撑刚度的前提下削减多余材料，减轻支座整体重量。立臂与底板交接处设置过渡圆角和加强筋，筋板沿载荷传递方向布置，能够有效抑制铰接点受侧向力时立臂产生张开变形；这种不对称支撑布局在空间受限的设备内部尤为实用，宽壁侧可贴近设备墙板安装，窄臂侧留出操作空间，方便销轴穿装与开口销、卡簧等轴向限位件的装配。

　　设计该类支座时，首先要明确顶部铰孔的中心高度，该尺寸直接决定配套摆杆、连杆或翻转门体的回转中心位置，若中心高度偏差过大，会导致联动杆件出现卡滞、运动轨迹偏移等问题。铰孔内径需根据销轴剪切强度、衬套壁厚以及配合公差综合确定，频繁摆动的工况可在孔内压入铜套或工程塑料衬套，降低铰孔磨损，维护时仅更换衬套即可，无需整体替换支座。底板安装孔的孔距需匹配现场安装基面的螺孔布局，沉孔深度要保证螺栓头部完全沉入板面以下，避免支座安放时出现高点晃动。

　　结构建模过程中，需重点管控三处配合与过渡：一是顶部铰筒内外圆的同轴度，保证销轴穿入后转动顺畅，不会出现局部别劲；二是底板底面的平面度，作为整个支座的安装基准，底面不平会使锁紧后立臂产生附加内应力；三是立臂与铰筒、底板相交的圆角过渡，铸造件需预留拔模斜度，焊接件则需在焊缝位置留出焊脚空间，避免应力集中导致长期受载后出现开裂。

　　在生产线的摆动挡料机构中，该支座可作为挡料臂的回转支点，挡料臂绕顶部销轴往复摆动，承受物料推送时的侧向冲击，宽幅立壁能够抵消大部分冲击弯矩；在小型工装夹具里，它可作为快速压钳的铰接底座，配合手柄连杆实现工件的压紧与松开；在设备检修门、防护门的翻转结构中，该支座可替代简易合页，承载更重的门体重量，长期使用不易出现合页变形脱落的问题。相较单薄的折弯钣金支架，该一体式支座刚性更强，铰接孔不易磨损失圆，适合工况相对复杂、维护周期较长的工业设备使用。建模时可将底板、立臂、铰筒拆分为不同特征分步构建，先拉伸底板轮廓，再绘制立臂与筋板草图进行拉伸加筋，最后创建顶部铰筒并切除中心通孔，各交接位置统一添加圆角，既保证结构参数便于后续修改调整，也能直接导出用于加工或3D打印的实体模型。
