德标短节距输送链轮带轮毂结构

　　这套链轮结构面向常规短节距滚子链的开式、半开式传动工位开发，齿形遵循DIN 8187对应的链啮合规范，在轻工输送线、小型工装进给机构、农机辅传、包装设备的间歇传动段都有很高的适配性。日常选型里这类带一体式加长轮毂的链轮，多用于轴端悬臂安装的场景：不需要额外做分体轮毂拼接，也省去了链轮与轴套之间的配焊工序，零件从毛坯到成品的工序链更短，中小批量加工时成本控制优势明显。

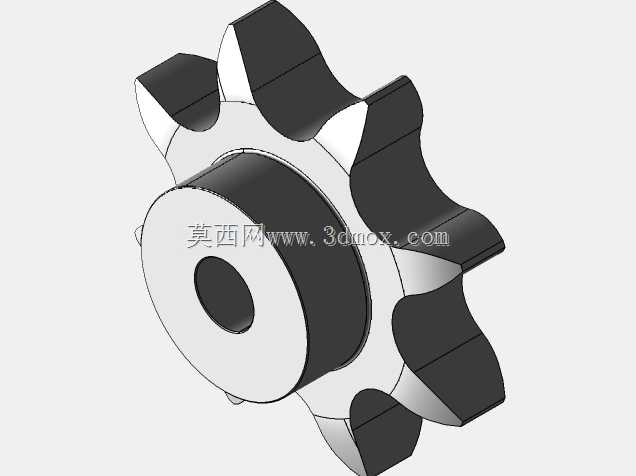

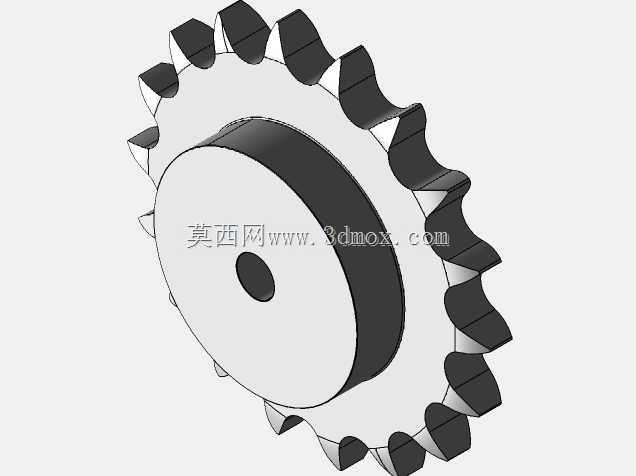

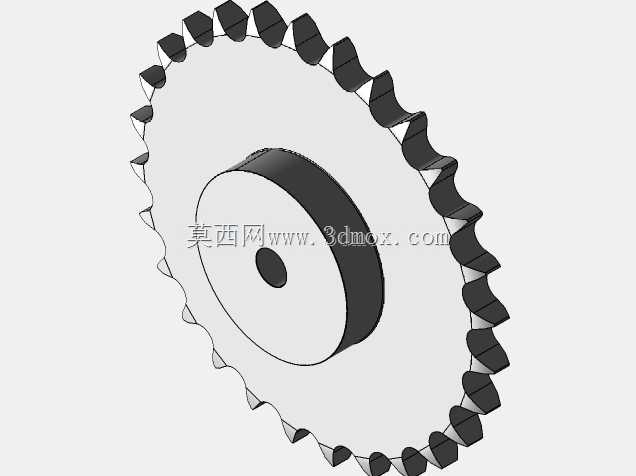

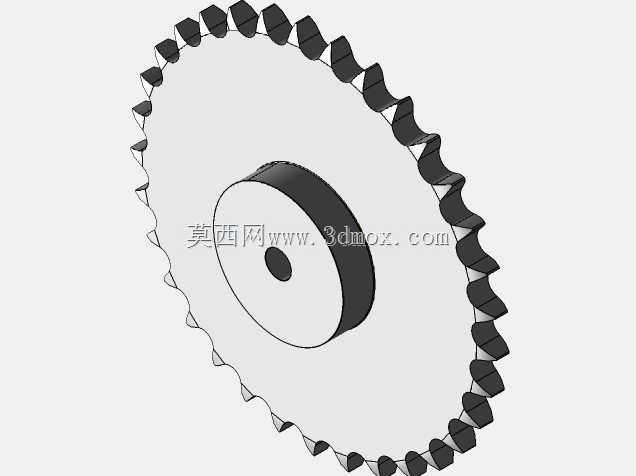

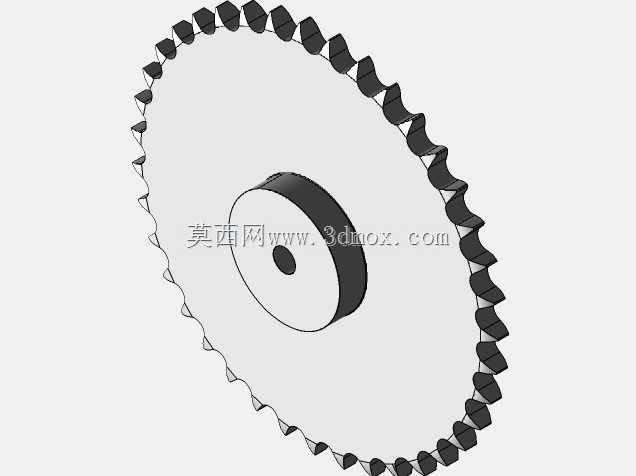

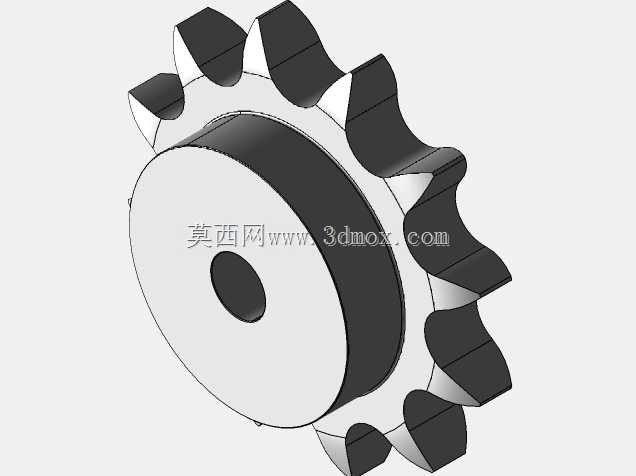

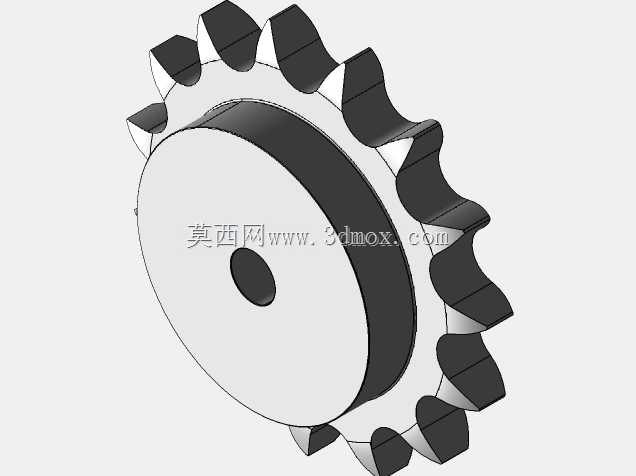

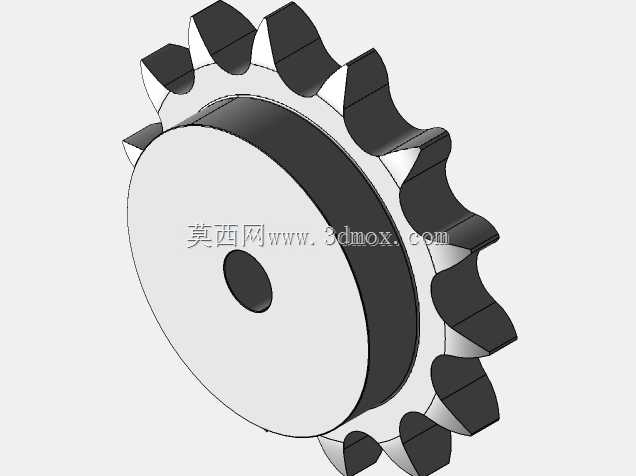

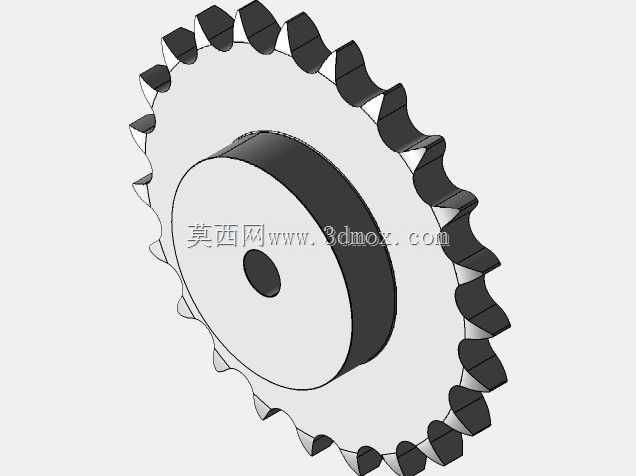

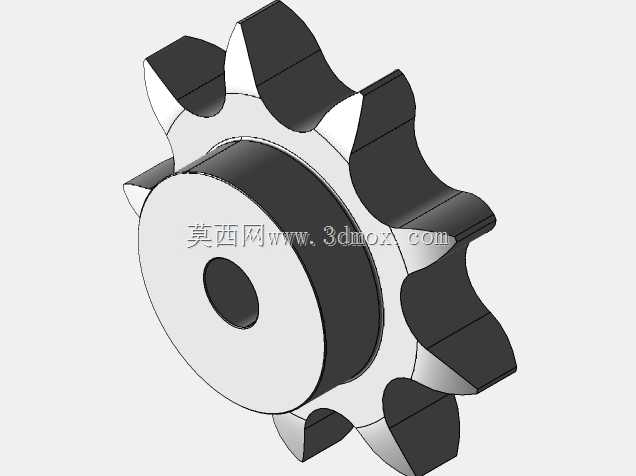

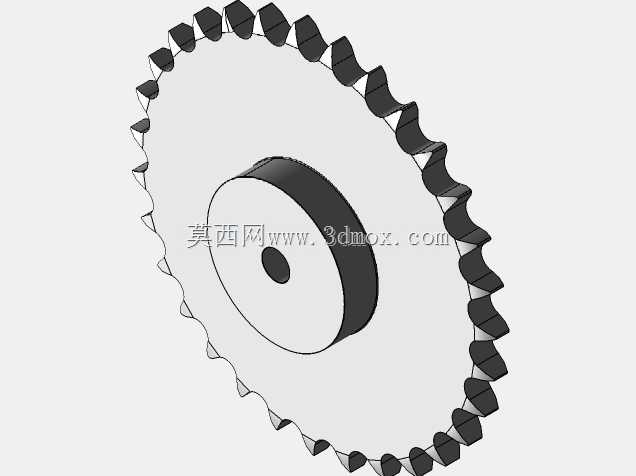

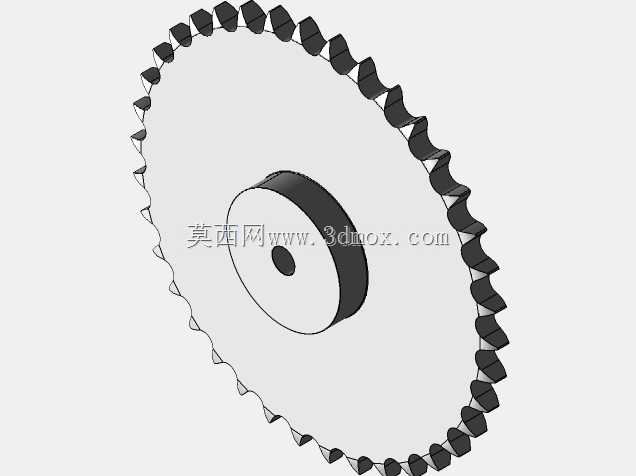

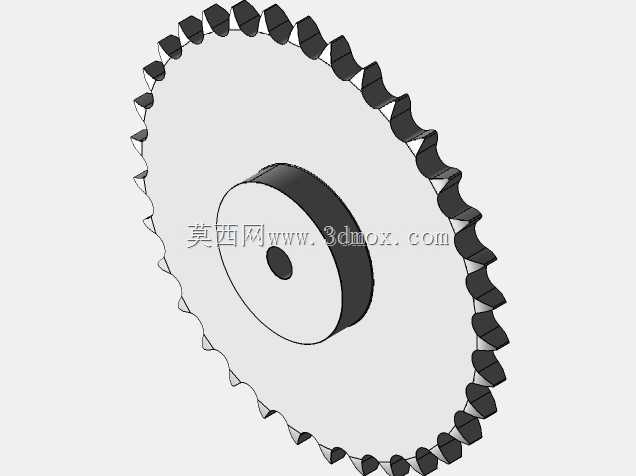

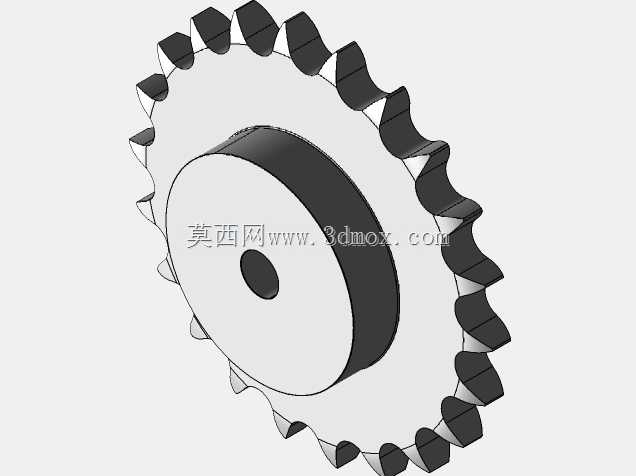

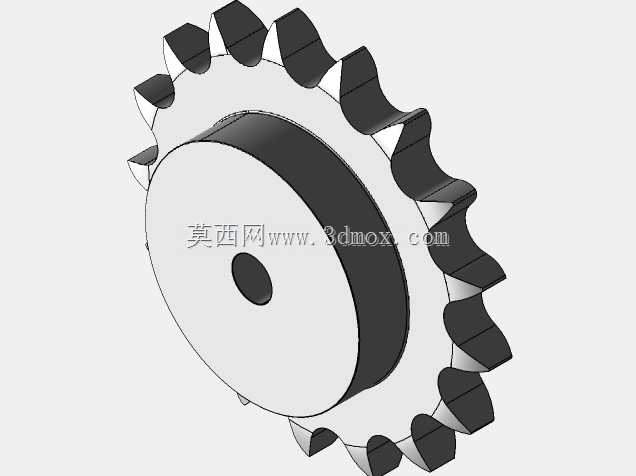

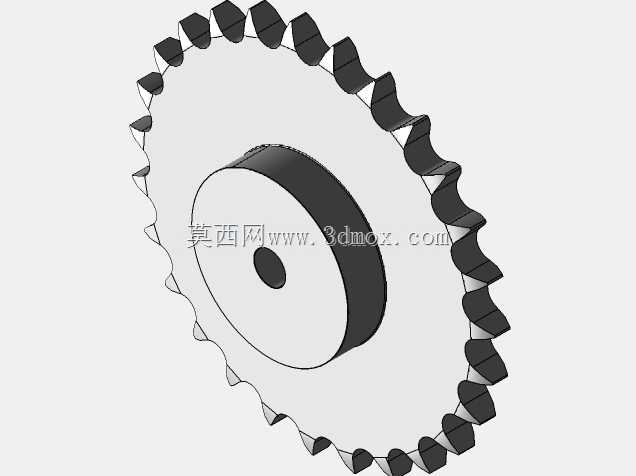

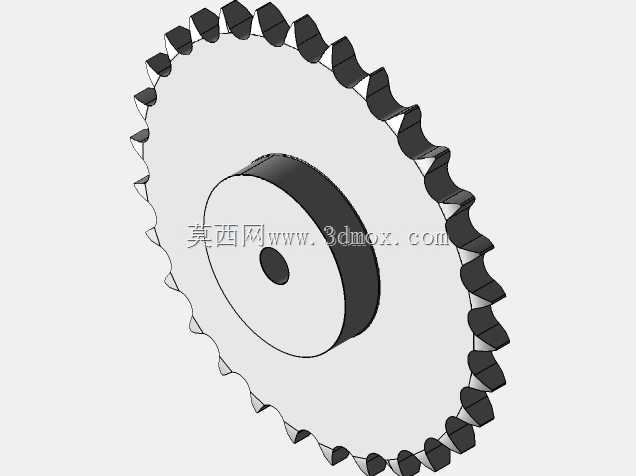

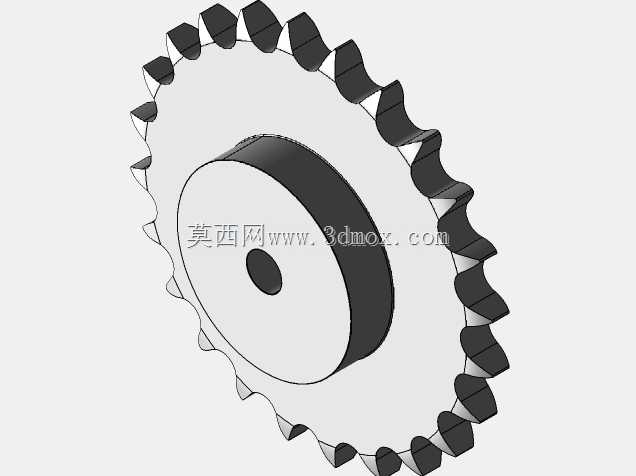

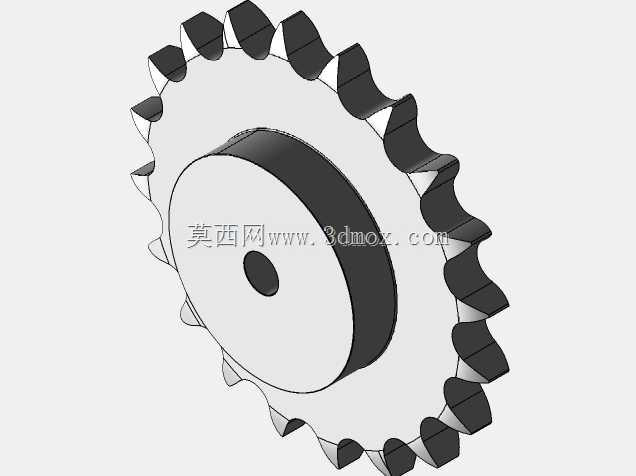

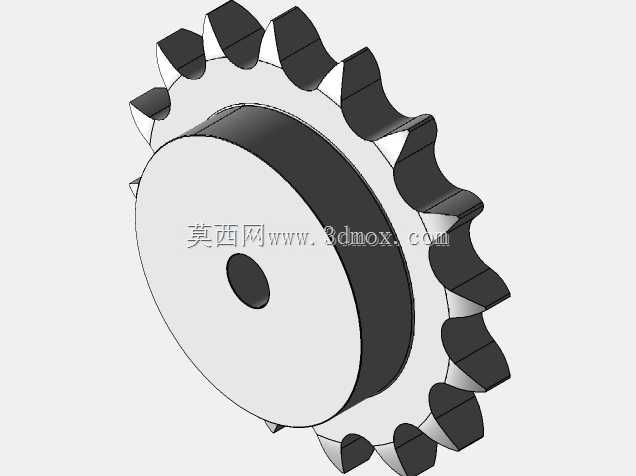

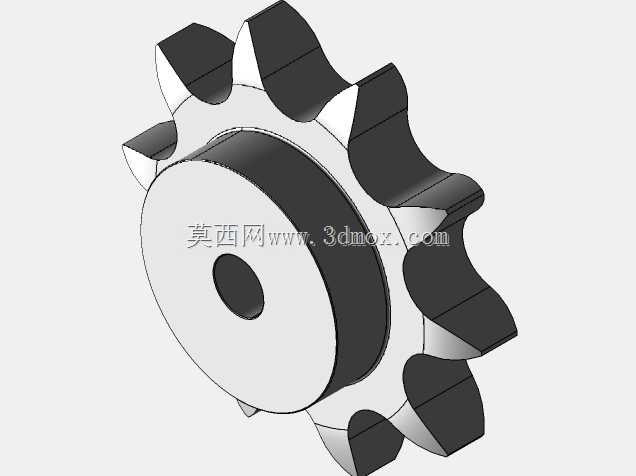

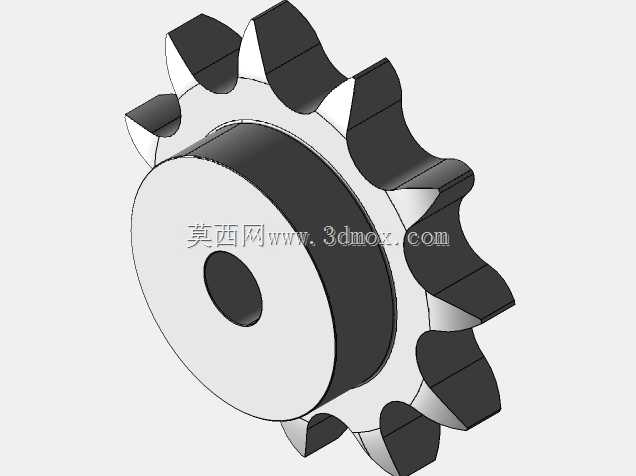

　　从结构布局来看，轮齿部分采用标准滚子链啮合齿廓，齿侧预留了链条滚子进入、退出啮合的导向间隙，运行时链节能平顺爬入齿槽，不会出现刚啮合瞬间的刚性顶撞。齿数选取偏向中小齿数区间，图中件为8齿规格，同系列还覆盖9齿、10齿、11齿、20齿、24齿、25齿等不同齿数选项，可根据传动比需求搭配：小齿数链轮适合主动端，在相同链速下能获得更高输出转速，结构紧凑；大齿数链轮放在从动端，可降低从动轴转速、放大输出扭矩，同时多边形效应更弱，高速段运行的冲击振动更小。

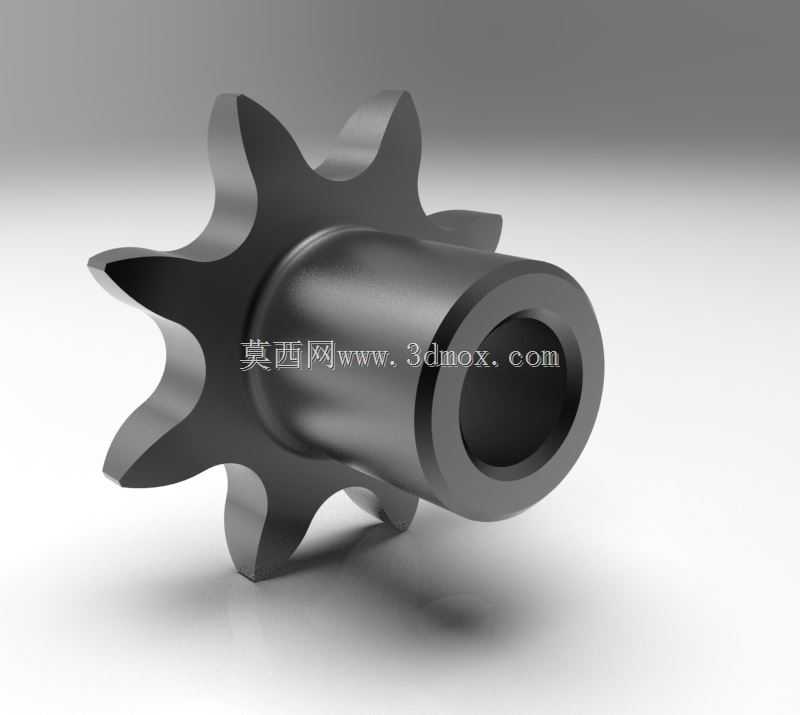

　　一体式轮毂从轮盘侧面向轴向延伸出足够长度，内孔为贯通式设计，适配穿轴安装。轮毂的轴向长度经过匹配校核，和轴的配合段长度足以传递额定扭矩，普通工况下采用平键周向固定即可，重载或正反转频繁的工位可以再加装紧定螺钉、轴端挡圈做轴向限位，避免链轮在交变载荷下出现轴向窜动。轮毂外圆和轮盘腹板之间做了平滑过渡，没有尖锐应力集中棱边，铸锻毛坯成型时材料流动顺畅，后续机加工的装夹基准也可以直接选轮毂外圆，一次装夹就能完成内孔、端面、齿顶圆的多工序加工，同轴度容易保证。

　　安装边界方面，设计时需要先核对链条节距、滚子外径两个核心参数，确保链轮齿距和链条节距完全匹配；其次要确认轴径和内孔的配合公差，常规传动选H7/k6过渡配合即可，需要频繁拆装维护的工位可以选H7/h6间隙配合，装配时涂抹润滑脂方便拆卸。链轮装入轴系后，要保证主从动链轮的端面共面，偏差控制在两轮中心距的千分之二以内，否则链条会出现偏磨，侧面和齿侧反复摩擦会快速拉长链节、磨薄齿形。齿顶圆、齿根圆的径向跳动也需要在装配后打表校验，跳动过大会导致链条松紧边周期性波动，运行时出现规律性异响。

　　实际工况里，这类链轮常布置在输送线的驱动端、张紧端：驱动端链轮连接减速电机输出轴，通过啮合链条带动整条输送链移动，工位上的工装托盘、待加工工件随链条同步进给；张紧端的链轮做成可调心座结构，通过调整链轮中心距来补偿链条使用后的伸长量，避免链条松边垂度过大出现跳齿、脱链。开式传动场景下要定期在齿面和链节铰接处加注润滑脂，减少滚子和齿槽的接触磨损；如果是粉尘较多的物料输送工位，还可以加装简易护罩，把链轮链条的啮合区域半封闭，阻挡砂石、碎屑进入啮合面，大幅延长整套链传动的服役周期。

　　建模过程中齿形部分按照标准链链轮的齿廓参数生成，齿槽的工作段、过渡段曲线连续，加工时用滚齿机一次走刀即可成型，不需要后续手工修磨；腹板部分在满足强度的前提下尽量减薄，控制零件整体重量，悬臂安装时对轴端产生的附加弯矩更小，轴的挠度变形也能控制在允许范围内。轮毂端面预留的加工余量可以在实际装配时根据轴系的轴向尺寸小幅修切，适配不同机架的安装间距，不用重新修改链轮毛坯，通用性很强。
