11齿短节距滚子链传动链轮

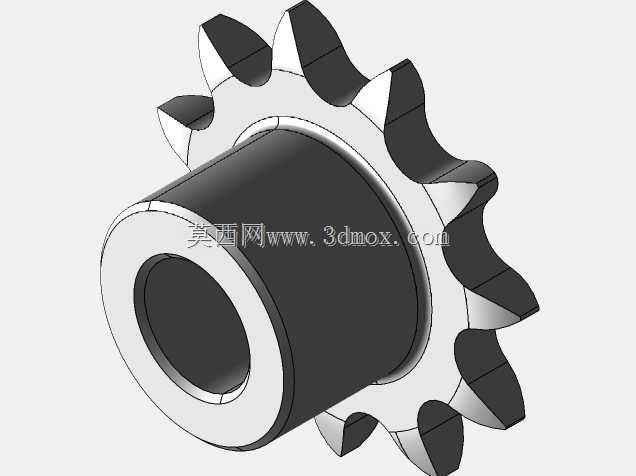

　　该零件属于短节距滚子链传动系统中的主动或从动链轮，齿数为11，适配节距约5×2.5mm规格的小型滚子链，结构上采用带单侧加长轮毂的一体式盘体设计，主要用于轻载、紧凑空间内的同步链传动场合。链轮齿圈外缘按滚子链啮合轮廓加工出11个工作齿，齿形采用三圆弧一直线的标准链轮齿廓，齿槽底部圆弧与链条滚子外圆匹配，齿侧圆弧引导滚子在进入和退出啮合时平滑就位，避免链节在高速往复牵引时发生卡滞、跳齿或冲击噪声。齿顶保留合理的倒角与退让空间，当链条因磨损导致节距伸长后，滚子仍能沿齿槽工作面顺利滑入啮合位置，延长链条与链轮的共同使用寿命。

　　从实际设备布置来看，这类小规格链轮常见于办公自动化设备、小型输送线、包装辅机、纺织机械张紧机构、3D打印设备送料机构以及轻型工装的同步传动单元。它不像齿轮那样要求两轴中心距严格固定，链传动本身允许在较大中心距下传递运动，且不会出现带传动的弹性滑动；在低速、小扭矩、需要保持确定传动比的位置，链轮与滚子链组合能够提供稳定的牵引关系。设计时将轮毂向齿圈一侧延伸，目的是增加与传动轴的配合长度，使键连接或紧定螺钉连接获得足够的支承跨度，减少链轮在悬臂安装时产生的偏摆。轮毂中心加工贯通轴孔，孔壁可根据轴系方案设置键槽、顶丝孔或直接采用精加工光孔配合轴承外圈；齿圈端面与轮毂外圆之间保留过渡圆角，降低淬火或载荷循环下的应力集中。

　　建模过程中，齿形部分先依据链条节距、滚子外径、齿数和齿根圆直径建立单个齿槽轮廓，再通过圆周阵列形成完整齿圈。齿宽方向按照内链板内侧间隙取略窄尺寸，保证链节能够顺利落在齿宽上，而不是与链板发生摩擦。轮毂外径需要小于齿根圆并兼顾轮毂壁厚，避免轴孔削弱后造成轮体强度不足；轮毂长度则根据安装空间确定，过长会增加零件重量并占用轴向位置，过短会使配合面不足。齿圈两侧可设置轻微倒角，既去除加工锐边，也便于链条装配时对位。

　　安装边界上，链轮装配后应保证两轮齿宽中心平面重合，轴向偏移过大会造成链条偏磨、侧板擦齿和局部载荷集中。轴孔与传动轴一般采用小间隙或过渡配合，并通过键、紧定螺钉或挡圈实现周向和轴向固定。链轮外径、齿根圆和轮毂外径共同决定防护罩内部最小净空，周边机架应留出链条张紧调节量以及链节上下运动的余量。由于齿数较少，多边形效应相对明显，运行时链速会呈现周期性波动，因此在高速比要求严格的位置应适当增大链轮齿数或降低转速；而在轻载输送、间歇进给和手动调节机构中，11齿方案能够兼顾紧凑外形与有效啮合。

　　结构校核时重点关注齿面挤压磨损、轮毂键槽压溃以及轴孔配合松动。链轮材料通常可选用中碳钢进行齿面淬火，或在腐蚀、轻噪环境下采用不锈钢加工；若用于低速低载机构，也可采用工程塑料或粉末冶金成型。齿根处承受链条滚子的反复接触载荷，应避免在齿根圆位置设置截面突变；轮毂端部承受锁紧件压力，端面需保持与轴孔垂直。整体三维造型将齿廓、轮毂、轴孔和倒角连续表达，能够直接用于干涉检查、中心距校核、防护罩设计以及工程图出图，也便于在装配体中验证链条包角、张紧轮位置和维护拆卸空间。
