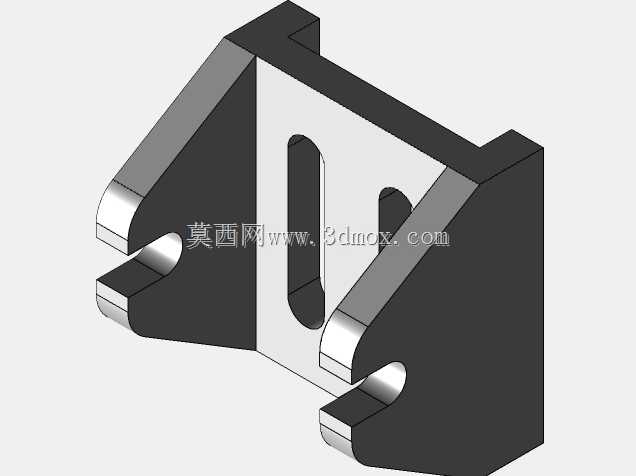

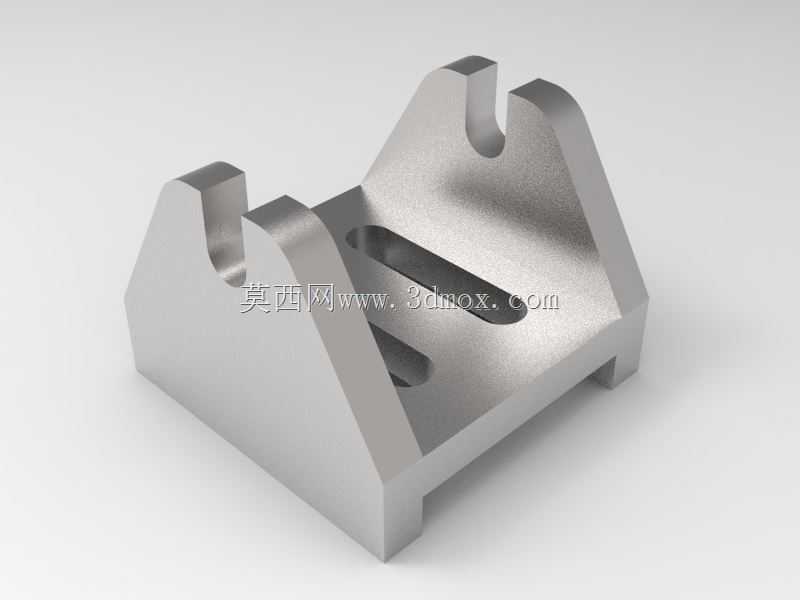

双侧带U型卡槽的一体式支撑固定座

　　这款一体式支撑固定座在常规轻工装配线、小型工装夹具台以及桌面式检测工位里的使用频率很高，很多需要快速卡入轴类杆件、同时预留长槽调整安装位置的场景，都会选用这类结构。从实际装配逻辑来看，零件整体采用整块坯料铣削成型的思路设计，没有额外拼接的焊缝或者装配接缝，受力路径从底部安装面直接贯通到两侧立板，在承受侧向卡持载荷的时候不会出现分体连接件松动的问题。

　　底座部分做了下沉式的底脚结构，左右两端底面向内收出避让缺口，当支座放置在型材台面或者钢板工作台面上时，固定螺栓的头部可以完全藏在缺口空间里，不会出现支座底面和螺栓头干涉、放不平的情况。底座平面上开设了两条平行的长圆形腰型槽，槽孔长度方向沿着支座前后走向布置，现场安装的时候不需要提前把安装孔位的孔距加工到绝对精准，松开紧固件之后就可以沿着腰槽方向微调支座的整体位置，待同轴度或者卡接位置校准到位之后再锁紧螺栓，这种可调设计在小批量非标设备搭建的时候能大幅降低底板预加工的精度要求。

　　两侧向上竖起的立板对称分布，每块立板顶部都开出开口朝向正上方的U型卡槽，卡槽的圆弧段和待装入的圆杆外径做匹配，杆件从上方直接落进卡槽里就能完成径向限位，不需要从杆件端部穿套安装，在已经布设好传动轴、导向杆的现有设备上做加装改造的时候，这种开口式结构的装配优势非常明显，不用拆卸轴端的同步轮、轴承或者其他预装零件，就能把支座从下方托装到杆件指定位置。卡槽开口处做了小角度的导入倒角，杆件往下放置的时候即便存在少量位置偏差，倒角斜面也能把杆件顺滑引导到圆弧定位面里，减少对位卡滞的情况。立板和底座衔接的转角位置保留了合理的内圆角，一方面避免铣削加工时转角处应力集中，在长期承受杆件下压载荷的时候不会从根部出现开裂，另一方面也能减少热处理或者机加工过程中的应力变形，让两侧立板的平行度更容易保证。

　　从安装边界尺寸来梳理，底座的长宽比例偏向短宽型，整体重心落在底座支撑轮廓以内，当卡入的杆件受到横向作用力时，支座不容易出现倾翻；两侧立板的间距留出了足够的操作空间，杆件卡入之后中间区域不会和支座本体发生摩擦，腰型槽的槽宽适配常用的内六角圆柱头螺栓，槽的两端半圆和螺栓杆部留有微量间隙，既保证调整行程足够，又不会让螺栓在槽内出现过大的窜动量。立板顶部的U型槽槽底高度经过匹配设计，杆件装入之后轴心线距离底座安装面的高度保持固定，多件同款支座并排使用的时候，只要底座贴合在同一个安装基准面上，就能自然保证多根支撑轴的轴心高度一致，不需要逐个垫片调整高度差。

　　结构设计上把所有外露棱边都做了小幅倒角处理，没有锋利的锐边，装配人员徒手调整位置的时候不会被划伤，同时也避免了热处理淬火时棱边出现应力集中产生的微裂纹。零件的壁厚分布做了均衡处理，立板的厚度和底座的壁厚差值控制在合理范围，机加工过程中材料去除之后的残余应力释放比较均匀，加工完成之后平放自然时效也不容易出现翘曲变形。在实际工况里，这类支座常用来承托轻质导向光轴、传感器安装杆、小型料道的挡料轴，腰型槽的调整余量可以补偿机架焊接带来的位置误差，顶部开口卡槽则方便日常维护的时候快速取下杆件清理或者更换配件，不需要把整个支座从设备底板上完全拆除。两侧立板的外侧立面做成平直基准面，需要加装侧向压紧块、限位挡片的时候可以直接贴合这个平面锁附螺丝，不需要额外加工安装基准。整体结构没有复杂的曲面或者特殊工艺特征，常规三轴数控铣床就可以完成全部加工工序，选材适配45号钢、6061铝合金或者304不锈钢，不同载荷场景下只需要更换对应材料，不需要修改核心结构尺寸，互换通用性很强。
