弯臂式带安装法兰铰接支座结构件

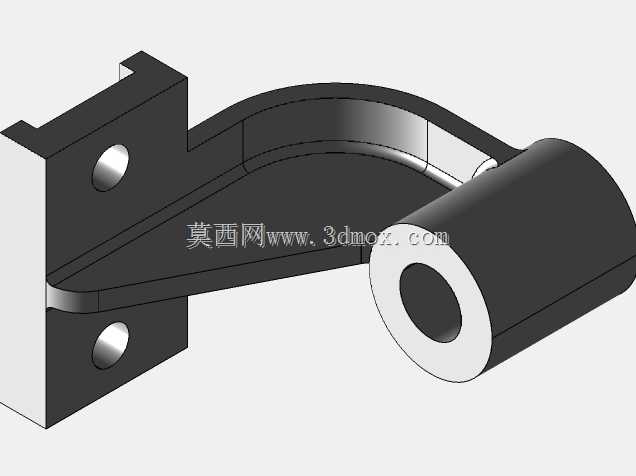

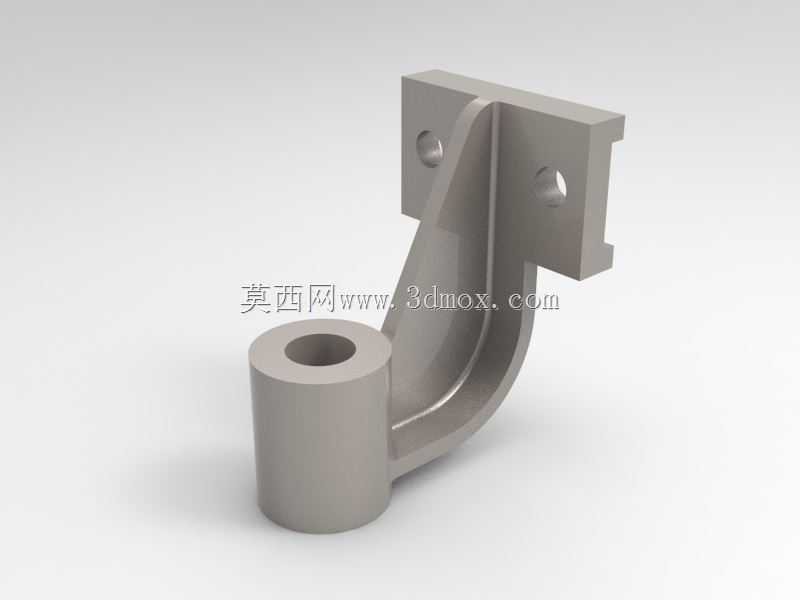

　　这套弯臂式铰接支座的结构形态，在轻工装配线、小型工装夹具以及通讯终端周边辅助机构里都能见到类似的承载逻辑。它不是单纯一块折弯钣金，而是把安装基准、铰接回转中心和传力臂整合在同一铸件式实体里，上端的方形法兰板承担整机固定界面，下端的同轴圆筒则提供销轴或转轴穿入的回转孔位，中间那段带加强筋的弧形弯臂把两个功能区域连成一体，避免受力时在根部出现应力集中。

　　从实际装配边界看，上端法兰板预留了两个沉孔式安装孔，孔位沿板面对角分布，锁紧件可以从正面沉入，螺钉头不高出法兰表面，保证贴靠安装面时没有干涉。法兰背面设计成平直贴合面，安装时需要与设备立柱或墙板的加工面完全贴合，若贴合面存在翘曲，强行锁紧会把弯臂根部拉出附加弯矩，长期往复摆动后容易在筋板过渡处萌生裂纹。法兰两侧还带出小段凸缘，一方面增加与安装基体的接触宽度，另一方面在侧向受力时能起到辅助止挡作用，限制支座绕安装孔中心的微量转动。

　　下端圆筒是整个零件的功能核心，内孔按铰接销轴的配合公差加工，销轴穿入后支座可绕孔轴线做定角度摆动。圆筒外壁保留足够壁厚，端面与内孔轴线保持垂直，装配轴用挡圈或端盖时可以平稳贴靠；圆筒上端与弯臂衔接的位置做了圆滑过渡，没有尖锐清角，这一处正是往复载荷下最容易开裂的区域，建模时圆角半径不能随意压缩，否则铸造或机加工后应力峰值会明显上升。圆筒底部为封闭平面，放置在工装台面预装时可以临时直立，方便销轴穿入和卡簧装配。

　　中间弯臂采用弧形而非直臂，主要是为了避让安装基体前方的管线或相邻运动件。直臂方案虽然传力路径短，但在法兰前方空间紧张时会与设备外壳发生碰撞；弧形轮廓把回转中心向前下方偏移，既让出上部安装区的操作空间，又让铰接点落到实际需要的工作高度。弯臂内侧沿弧线布置一条纵向加强筋，筋条从法兰下表面一直延伸到圆筒外壁，把悬臂的弯曲刚度大幅提高，零件在承受径向载荷时，弯臂开口方向的变形量主要由这条筋和两侧壁共同约束。

　　现场使用中，这类支座常作为门体、翻盖、摆杆或小型操作面板的铰接支撑。上端法兰固定在机架立板上，下端圆筒通过销轴与活动摆臂连接，摆臂摆动时支座本身保持静止，销轴与内孔之间形成转动副。由于内孔需要长期承受摩擦，工况稍重的场合会在筒内压入自润滑衬套或铜套，模型里圆筒的内径和壁厚就要预留衬套压入量，不能按销轴直接配合做到最终尺寸；衬套压入后内孔还会有微量收缩，设计图纸上通常标注衬套压装后再精加工内孔至配合尺寸。

　　安装尺寸校核时要同时关注三组边界：一是法兰两安装孔的中心距，它决定与机架预制螺孔的对中性，孔位偏差过大会导致装配时强行拉拽，使支座产生预装内应力；二是下端圆筒内孔轴线到法兰贴合面的水平距离，这个尺寸直接决定活动件的回转半径，影响摆臂开合轨迹与周边零件的间隙；三是圆筒内孔轴线到法兰顶面的高度差，它关系到铰接点与操作件重心的相对位置，高度不合理会让翻盖在开合过程中出现卡顿或过位。

　　建模过程中，法兰孔的沉头深度、圆筒内外圆的同轴度、弯臂壁厚的均匀性都需要逐项检查。弧形弯臂在抽壳或实体加厚时容易出现局部壁厚突变，尤其是筋板与圆筒相交的三角区域，应保证材料连续填充，避免出现薄厚交替的脆弱截面。法兰板与弯臂交接的根部圆角要双向过渡，让载荷从平板平顺扩散到臂体；圆筒上端面与臂体连接处则要避免形成封闭的热节，若采用铸造工艺，该处壁厚过大容易产生缩松，必要时可在非配合面设置工艺减重凹腔。

　　从维护角度看，支座装配后法兰贴合面应保持刚性支撑，不得悬空；销轴装入后需有轴向限位，防止工作中从圆筒内窜出；铰接点应保留润滑或免维护衬套的设计空间。整个零件外形紧凑，功能分区清晰，既承担固定连接，又提供回转支承，是小型设备摆转机构中典型的一体化支撑五金件。
