三角加强式双孔铰接轴承支座结构

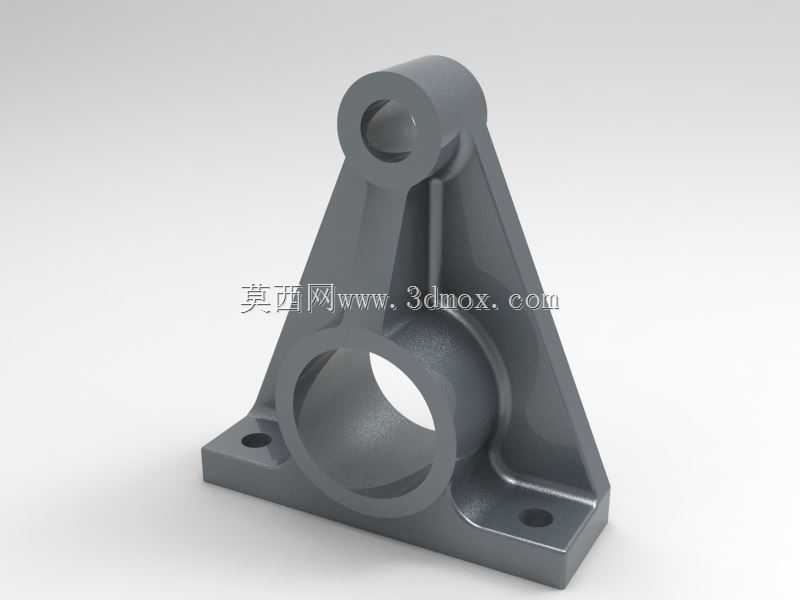

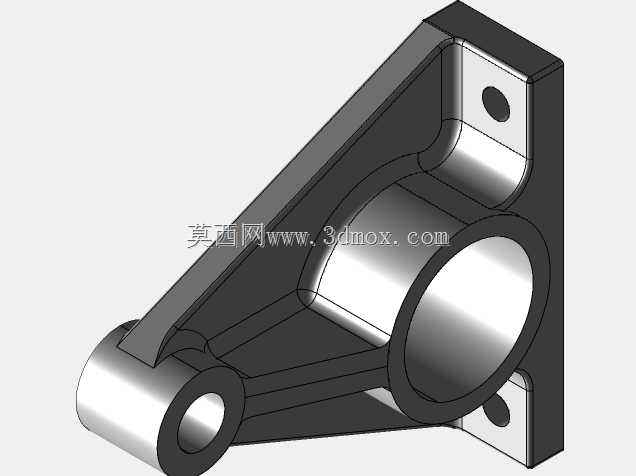

　　该支撑座属于中小型传动与铰接机构中常见的一体式支座零件，整体采用三角桁架式轮廓，将下部大直径套筒、上部小直径铰接耳孔以及底部安装底板整合在同一铸件式本体上，适合在空间受限但需要同时承担径向支承与摆臂铰接功能的工位使用。下部横向套筒用于容纳轴套、滑动轴承或滚动轴承，贯穿式圆孔可让传动轴直接穿过，孔壁保留足够壁厚以承受轴系传递的径向载荷；上部较小的同轴方向耳孔则用于安装销轴，连接摆杆、连杆或张紧臂，使被连接件能够绕销轴做小角度摆动。两个孔位的中心距是该零件最关键的装配尺寸，直接决定连杆机构的运动轨迹与传动角，建模时需要优先锁定孔中心坐标，再向外延展支撑壁。底板位于零件最下方，两侧伸出带沉孔的安装耳，沉孔用于容纳内六角圆柱头螺钉的头部，

　　使螺钉安装后不高出底面，保证支座能够平稳贴合设备安装面；底板底面应作为整个零件的加工基准面，建模时保持平面连续，避免出现局部凸起影响贴合。两块斜向加强板从底板两侧向上收拢，分别连接下部套筒外壁与上部耳筒，形成稳定的三角形受力框架，这种布局能够在控制零件重量的同时显著提高抗弯与抗扭刚度；加强板与筒体交接处均设置铸造圆角，避免应力集中在焊缝或铸件转角处，若采用焊接工艺制作，圆角区域也便于焊道连续过渡。从实际安装边界看，底板宽度决定了支座在机架上的占用范围，两个安装孔的孔距需要与机架预设螺纹孔或通孔匹配；下部大孔的轴线高度决定传动轴中心高，上部小孔的轴线高度则决定铰接点位置，选型或改型时不能只看外形，还需核对两孔轴线平行度、

　　中心距以及到底面的高度差。零件侧面开设的三角形减重空腔位于两斜板之间，既减少材料堆积，也为铸件凝固和焊接操作留出空间；空腔边缘同样做圆滑过渡，避免截面突变。在输送线张紧机构、小型连杆抬升装置、纺织机械摆臂支承、包装设备导向轮架等场景中，这类支座可以同时完成轴支承与铰接定位，减少分散装配带来的累积误差。三维建模过程中，应先建立底面基准和两个孔轴线基准，使用拉伸命令生成底板与套筒主体，再通过肋板命令或拉伸切除构建三角加强壁；沉孔、铸造圆角、拔模斜度需要在主体确定后统一添加，避免特征顺序混乱导致后期修改失败。若用于铸件生产，外壁应保留适度拔模角，非加工面壁厚尽量均匀；若采用钢板焊接，则需区分筒体、底板和肋板的下料厚度，

　　并在图纸中标注焊脚高度与焊后加工要求。下部套筒内径与轴承外径形成配合，上部耳孔与销轴形成转动配合，两处孔的尺寸公差和表面粗糙度要求不同，建模时可通过配置区分毛坯件与机加工件状态。整体结构没有复杂曲面，特征规则，适合作为机械结构设计中支座类零件的建模参考，也可用于机构运动干涉检查、装配工位布局校核以及承载路径分析。
