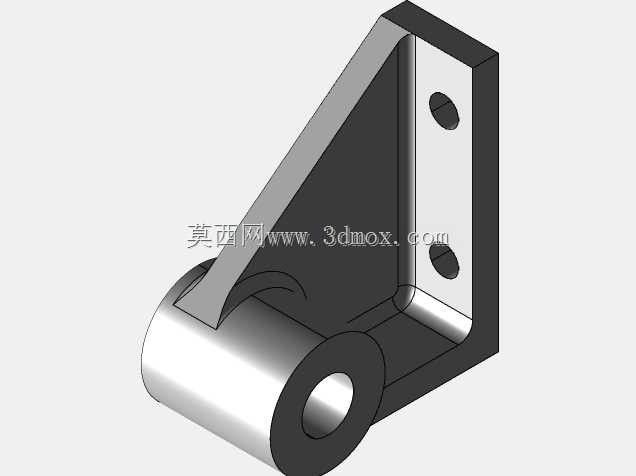

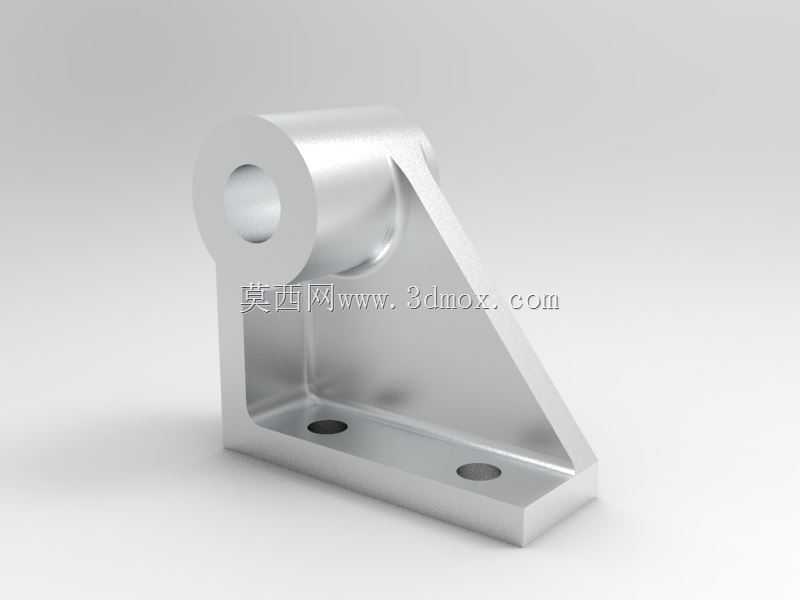

带斜撑加强的铰接轴座支撑支架

　　这类带斜向加强肋的铰接支座，在车间自动化线、小型工装夹具、轻载输送辅机里出现频率很高，属于把转动副和安装基面整合到一体的典型支撑件。日常做设备布局时，最先要敲定的就是底部安装边界：底板为平直矩形结构，两个沉孔沿长度方向对称排布，孔位避开肋板根部的应力集中区，装配时螺栓从沉孔沉入，锁紧后螺栓头部不高出底板底面，保证支座可以完全贴紧设备安装台面，不会出现局部悬空、锁紧后支座翘曲的问题。底板厚度在设计时预留了足够的刚性余量，即便承受铰接端传递的交变径向载荷，底板也不会出现明显挠曲。

　　上部的同轴圆筒铰接段是整个零件的功能核心，内孔为整圆贯通结构，用来穿装铰接销轴、转轴或者小型衬套，圆筒的轴向长度和内孔直径匹配，保证销轴装入后有足够的支撑接触宽度，避免销轴单侧受力出现偏磨、卡滞。圆筒和底板之间没有采用单薄的直立立板连接，而是布置了一块从圆筒外圆侧下方一直延伸到底板远端边缘的三角形斜肋，这块斜肋同时衔接圆筒外壁、底板上表面和侧部立边，把铰接位置受到的横向倾覆力直接顺着斜肋的斜面传导到底板整个安装面上，而不是让应力全部集中在立板和底板的焊接转角处。对比普通直角L型支座，这种三角斜撑结构在同等壁厚、同等材料用量的前提下，抗侧向弯折的能力提升非常明显，尤其适合铰接点会受到反复摆动力、冲击载荷的工况。

　　从实际使用场景来看，这类支座常用来做气动摆杆的回转支点、防护门的铰接底座、小型连杆机构的固定端、检测探头的角度调整支撑，也可以在非标工装里作为压紧臂的转轴座。设计建模时需要重点把控几处配合关系：首先是铰接内孔的同轴度，整段圆筒内孔一次加工成型，不存在分段对接的错位问题，销轴穿入后全程接触均匀；其次是底板安装面和铰接孔轴线的平行度，加工时以底板底面为定位基准镗削内孔，保证转轴轴线和安装台面保持设计要求的平行或者垂直角度，不会出现连杆运转时别劲的情况。

　　结构细节上，所有壁面交接位置都做了内圆角过渡，没有尖锐的应力死角，既方便铸造成型时金属液填充流畅，也避免机加工后热处理环节出现应力开裂。斜肋的厚度和圆筒壁厚、底板厚度保持协调，不会出现局部壁厚差过大导致的铸件缩孔缺陷。零件整体外形没有多余的突出结构，外侧轮廓规整，在设备里安装时不会和周边的管线、相邻运动构件发生干涉，预留的操作空间也方便扳手伸入锁紧底部安装螺栓，后期设备维护时拆卸销轴、更换衬套都不需要把整个支座从台面上完全拆下，日常运维效率很高。建模过程中可以直接参照实物的壁厚比例、孔位间距、圆筒中心到底板的高度尺寸完成参数化搭建，后续调整铰接孔高度、底板长度时，只需要修改对应参数就能快速衍生出不同载荷等级的同系列支座，适配不同工位的安装需求。
