偏心连杆夹持锁紧连接构件

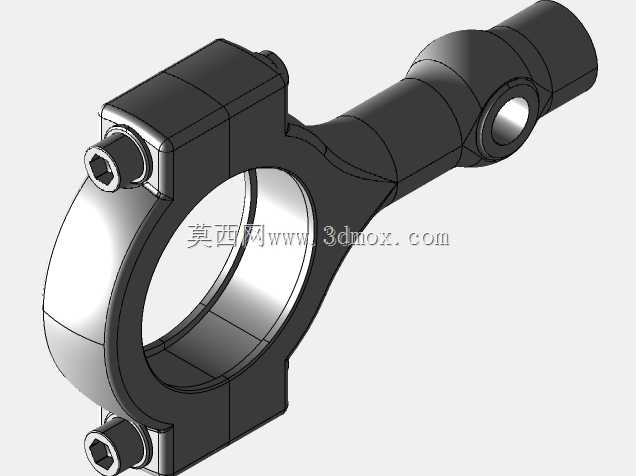

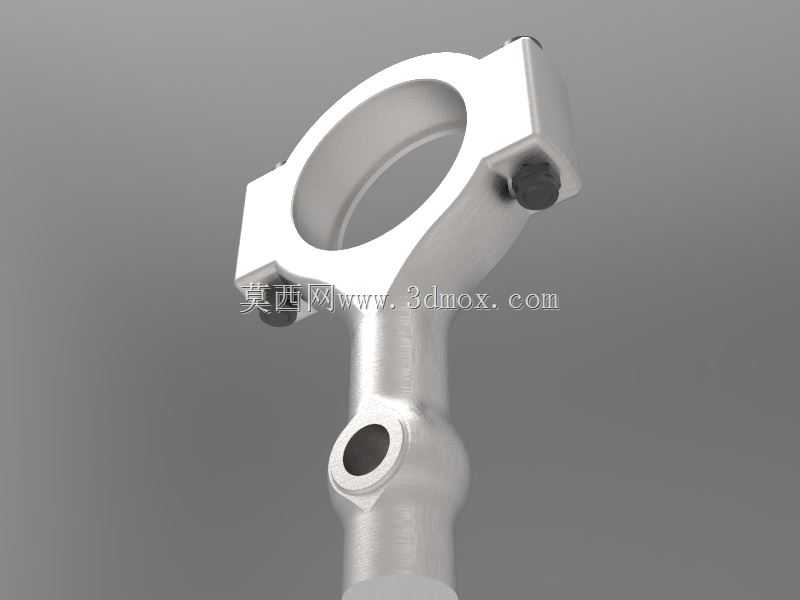

　　该构件属于往复传动与夹持定位场景中常用的一体式连接部件，整体采用上端大口径环形抱合夹持座搭配下部细长杆身的布局，上端环体两侧延伸出带螺栓锁止位的方形凸台，通过侧向紧固件收束环体开口，实现对配套轴件、杆段的抱紧固定，环体下方杆身做渐变圆弧过渡，既规避了直角应力集中，也在保证结构刚性的前提下削减了非受力区域的材料冗余。杆身中下部设置横向贯通铰接孔，孔位周边做局部加厚凸台处理，该孔作为整个构件的摆动铰接支点，工作时上端抱合锁紧的部件随杆身绕该铰接轴做定角度往复摆动，是偏心传动机构里将回转运动转化为定向夹持、往复推送动作的核心传力零件。

　　从实际装机场景来看，这类构件大量应用在轻工包装设备的间歇送料摆臂、纺织机械的张紧摆杆、小型非标自动化工位的偏心夹持执行端，也可作为内燃机连杆改制的轻量化夹持变体使用：上端环体可套装在偏心轴套外部，当偏心轴回转时，环体随偏心轨迹做平面运动，下部铰接孔与设备机架支座铰接限位，即可输出设定轨迹的往复摆动力，带动末端执行工装完成工件夹紧、工位步进推送、耗材张紧度调节等动作。

　　结构设计层面，上端夹持环的内径为核心安装边界，环体两侧锁止凸台的间距预留了螺栓穿装与螺母锁紧的操作空间，锁止后环体内壁可均匀包覆被夹持轴件的外圆面，接触压强分布均匀，不会出现局部点接触导致的轴面压伤、夹持打滑问题。环体与杆身的过渡段采用大曲率圆弧熔接造型，建模时需重点校验过渡区域的壁厚一致性，避免铸造或机加工过程中出现壁厚突变导致的缩孔、应力断裂隐患。下部铰接孔的轴线与上端夹持环的轴线呈空间垂直布局，孔的两端面做锪平处理，保证铰接销轴装配后端面与支座贴合无间隙，销轴穿装后可通过开口销或轴用挡圈完成轴向限位，承受摆动过程中的径向剪切载荷。

　　外形尺寸边界上，构件整体高度由摆动行程需求决定，上端环体外径需小于安装工位的避让空间，两侧锁止凸台的外伸长度要预留扳手操作的最小空间，下部杆身的截面尺寸根据传递的最大摆动力矩做抗弯校核，在长期交变摆动载荷下，杆身不会出现挠曲变形，铰接孔与上端环的同轴度、垂直度公差需控制在装机要求范围内，避免运动过程中出现卡滞、异响。建模过程中需分别还原环体开口缝隙、锁止螺栓安装位、铰接孔内圆面、各处过渡圆角的细节特征，装配验证时可同步模拟环体锁紧收缩的形变范围、构件绕铰接孔摆动的全行程轨迹，排查与周边设备机架、传动件的运动干涉问题，为后续出工程图、机加工或铸造成型提供完整的结构依据。
