方形带耳铰接式机械安装支座结构

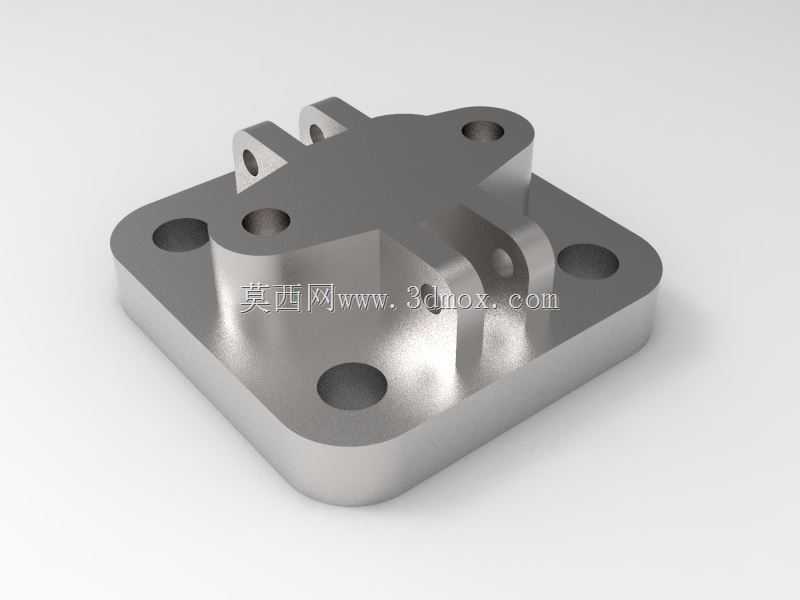

　　这款构件属于设备端常用的刚性支撑铰接支座，整体采用一体化铣削成型的结构思路，底部为近似方形的厚实安装底板，底板四个角位分别加工出沉头通孔，用于穿入内六角螺栓将整个支座锁固在设备机架、工作台面或者配套工装基板上。底板边缘做了圆角过渡处理，既避免装配过程中锐边划伤操作人员，也能降低热处理或者机加工过程中边角位置的应力集中风险。

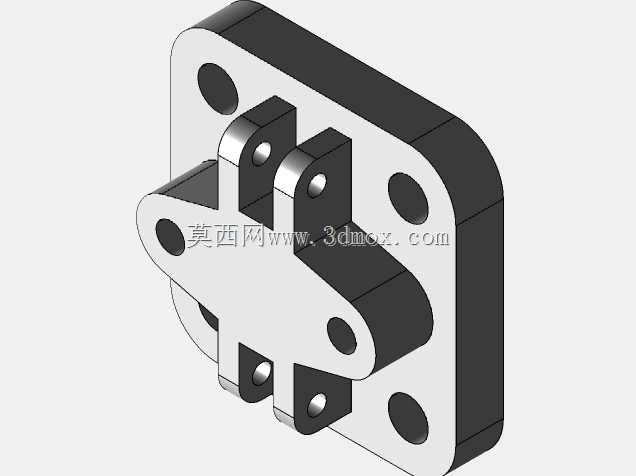

　　从实际装机场景来看，这类支座常布置在小型自动化设备的摆杆驱动端、通讯机柜内部的线缆压紧机构、轻工产线的翻转限位组件里，上部伸出的两组平行带孔耳板构成铰接配合位，耳板上的同轴通孔用于穿入销轴，和外部摆臂、压杆或者联动连杆形成可转动的铰接连接，中间凸起的主体承力段把底板的固定支撑力传递到上部铰接点，让整个构件在承受连杆往复摆动带来的径向载荷时，不会出现根部弯折变形的问题。

　　设计阶段首先要锁定的是安装边界：底板的外轮廓尺寸需要和安装工位的预留空间匹配，四个安装孔的孔位间距严格对应机架上预设的螺栓孔阵列，沉孔深度要保证螺栓头完全沉入板面以下，不会突出底面影响支座和安装面的贴合度。底板的厚度选取需要结合铰接点的受力大小核算，当耳板承受侧向摆动力时，底板要有足够的刚性避免整体翘曲，因此底板和中间立筋衔接的位置做了大圆角加厚处理，把应力从耳板根部平缓分散到底板整个承载面上，避免直角交接处出现应力断裂隐患。

　　上部的两组铰接耳板采用平行对称布局，耳板上的销轴孔同轴度是加工管控的核心要点，如果两孔同轴度偏差过大，穿入销轴后会出现卡滞、连杆转动不顺滑的问题，建模时需要保证两耳板的内孔中心完全共线，孔的端面和销轴轴线保持垂直。耳板的厚度根据销轴的直径和承载剪切力匹配，既不能过厚导致整体重量冗余、浪费材料，也不能过薄使得销轴孔处的挤压应力超过材料许用值，长期往复转动后出现孔位磨损失圆。

　　构件上额外布置的多个不同孔径的通孔，一部分用于减重，在不影响整体刚性的前提下去除实体部分多余材料，降低构件整体自重，另一部分小孔可以作为定位销孔、辅助螺丝锁附位，方便在支座上加装限位挡片、位置传感器或者行程触发块，拓展支座的使用功能。所有孔口位置都做了倒角处理，去除机加工产生的毛刺，装配销轴和螺栓时可以起到导向作用，避免刮伤配合件的表面。

　　选材上这类支座一般选用6061铝合金或者45号钢，铝合金材质重量轻、防锈性能好，适合轻工设备、通讯设施这类对自重有要求的场景；钢件经过发黑或者镀锌处理后强度更高，适合重载摆动机构。整个结构没有复杂的曲面特征，常规三轴数控铣床即可完成全部加工工序，不需要多轴联动或者特殊工装，加工成本可控，建模时所有特征参数化关联，后续如果需要适配不同规格的销轴、更改安装孔间距，只需要调整对应草图尺寸即可快速衍生出不同规格的变体支座，满足不同设备的安装需求。支座的底面要求全程铣平，保证和安装面完全贴合，锁紧螺栓后不会出现局部悬空、受力后支座晃动的问题，上部铰接耳板的侧面和底板基准面的垂直度也需要管控，保证连杆摆动平面和设计平面一致，不会出现额外的侧向扭力损耗销轴寿命。
