斜撑式轴孔安装支座机械结构

　　该支撑座结构在常规小型传动设备、桌面式工装夹具以及教学演示机构中较为常见，核心作用是为水平布置的转轴、导向杆或者小型回转部件提供稳定的径向支撑，同时通过底部的平直安装面将工作载荷传递至设备基座台面。从实际装配场景来看，这类支座往往布置在传动链路的中段或者悬臂转轴的根部位置，当转轴传递扭矩、承受径向偏载时，支座的筒状轴孔部分可以容纳配套的滑动轴套或者微型滚动轴承，避免转轴直接和机架刚性接触产生磨损，侧面的斜向加强筋则用来抵消转轴工作时产生的倾覆力矩，防止支座在长期交变载荷下出现根部开裂或者安装面翘曲变形。

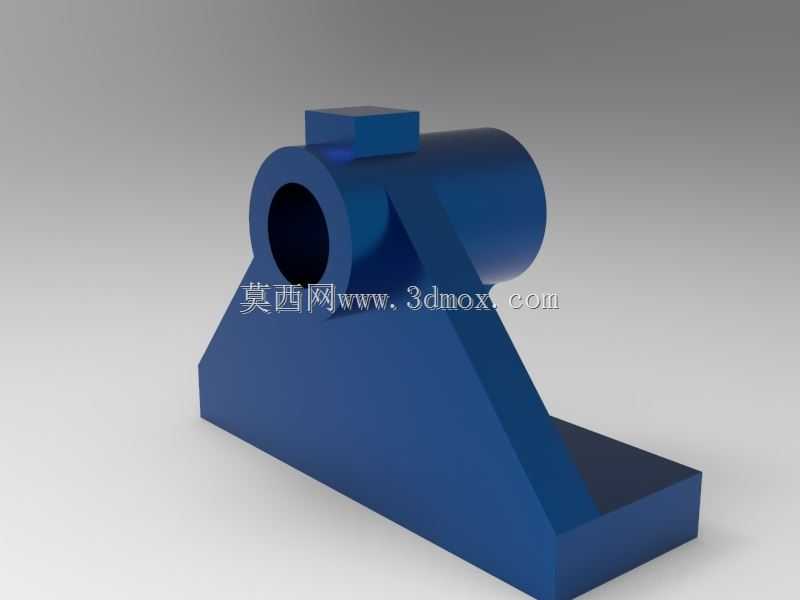

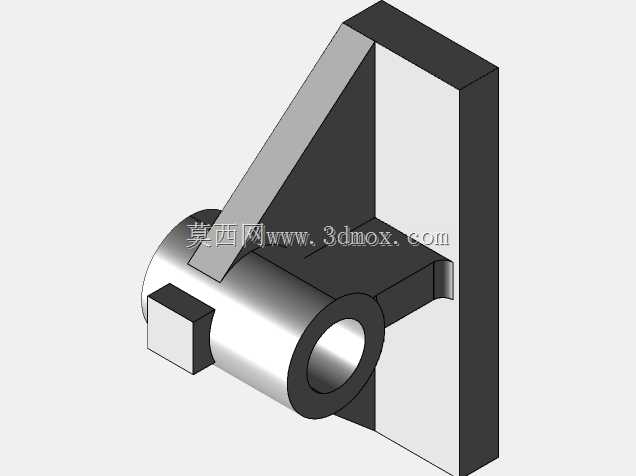

　　从结构设计逻辑上拆解，整个零件可以分为底部安装底板、中部斜向支撑筋、顶部同轴圆筒以及圆筒上方的小凸台四个功能区域。底部底板采用矩形平直轮廓，底面全程做铣平处理，保证和设备安装台面完全贴合，底板预留的实体厚度足够加工沉头安装孔，装配时可以从上方穿入内六角螺栓将整个支座锁紧在工作台面或者铝型材机架上，底板向外延伸的宽度大于上部圆筒的外径，相当于增大了支撑跨距，哪怕转轴端部挂载小质量的带轮、凸轮或者摇臂，整个支座也不容易出现侧翻趋势。中部的斜撑筋没有采用多余的曲面造型，直接以平直斜面连接底板上表面和圆筒外圆柱面，这种设计一方面在铸造或者3D打印成型时脱模阻力小，不需要额外设计复杂抽芯结构，另一方面筋板的截面厚度沿着载荷传递路径均匀过渡，不存在突兀的直角拐角，能有效降低应力集中系数，和常见的直立式筋板相比，斜向布置的筋板刚好沿着转轴受载后产生的合力方向排布，材料利用效率更高，不需要额外增加壁厚就可以获得足够的支撑刚度。

　　顶部的圆筒是整个零件的核心工作部位，内孔为贯通式圆孔，加工时可以一次镗削完成，保证内孔的圆柱度和同轴度，圆筒的轴向长度大于内孔直径，这样装入轴承或者轴套之后可以获得足够的配合接触长度，转轴运转时不会因为支撑跨距过短出现卡滞、窜动问题。圆筒顶面的小方形凸台属于功能拓展结构，实际使用中可以在凸台位置加工螺纹孔，用来安装轴承端盖、润滑注油嘴或者行程限位挡片，也可以直接在凸台侧面攻丝，装入紧定螺钉来固定轴套外圈，防止轴承随转轴一起发生周向转动。

　　在安装边界校核层面，这类支座的整体外轮廓尺寸紧凑，底板的长宽尺寸通常控制在百余毫米量级，整体高度和圆筒外径适配，不需要占用过大的设备安装空间，布局时只需要保证底板四周留出扳手操作空间，方便拧紧固定螺栓即可；轴孔的中心高是选型时最核心的尺寸参数，需要和配对的另一处支座轴孔中心高保持完全一致，避免转轴安装后出现别劲、弯曲的问题，两支座的同轴度误差需要控制在转轴允许的挠曲范围之内。建模过程中需要重点关注几处工艺细节：底板和筋板衔接位置、筋板和圆筒衔接位置都要保留合理的铸造圆角，避免直角处应力集中；内孔的尺寸公差要根据所选轴承的配合要求设定，外圈采用过渡配合即可，既方便装配压入，又不会出现外圈跑圈；底面和轴孔的平行度、轴孔轴线和底面的平行度都需要在建模时标注对应的形位公差要求，指导后续加工工序。和分体拼装的支座相比，这种一体式斜撑支座没有额外的拼接接缝，整体刚性更好，装配时只需要一次找正锁紧，不需要调整多个零件的相对位置，在小载荷、低转速的简易传动机构里实用性很强，既可以用作带传动的张紧轮支座，也可以作为手动摇杆机构的回转支撑，还能在小型实验台架里用来固定光轴导向部件。
