环形铰接吊耳连接销轴结构

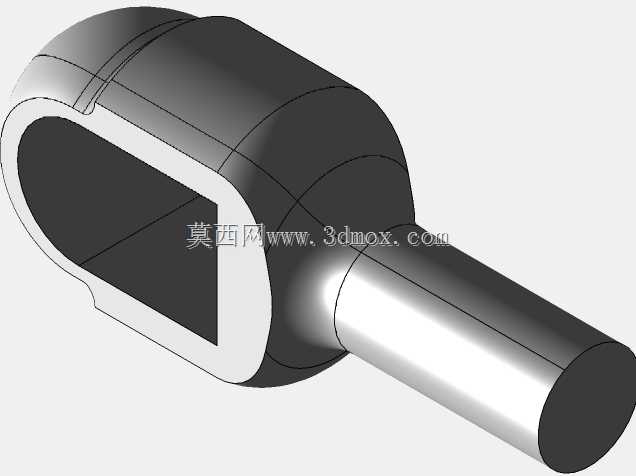

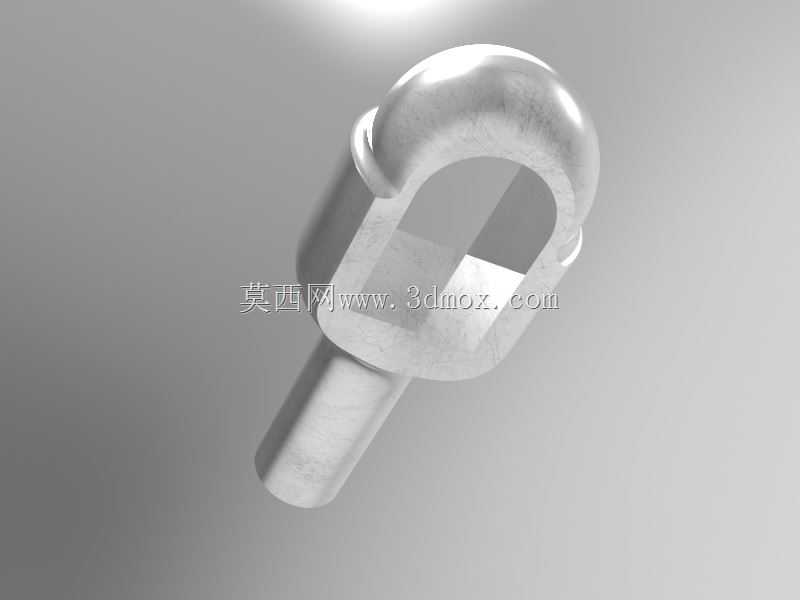

　　该构件属于小型铰接承力连接件，整体由下部圆柱销轴段与上部U型环体两部分一体成型，环体顶端做圆弧过渡封闭，环身开设贯通式U型开槽，销轴段从环体底部同轴向下延伸，环体与销轴衔接位置设置环形凸台作为轴向定位台阶。这类构件常应用在轻型牵引机构、小型设备舱门撑杆、拉线终端固定、工装夹具快换挂点、户外便携设备挂接结构中，工作时下部销轴插入对应基座的安装孔内，通过销孔配合完成径向定位，上部U型开槽可容纳对接件的连接片，穿入横向锁销后即可形成可小幅摆动的铰接副，既能够传递轴向拉力，也允许对接端在开槽平面内产生小角度转动，补偿安装过程中产生的位置偏差，避免刚性连接在受载时出现附加弯矩。

　　从受力逻辑来看，环体顶端的半圆弧结构将拉力沿环壁均匀分散到两侧，开槽两侧的环壁承担横向锁销传递的剪切载荷，下部销轴主要承受基座孔壁的支撑反力，衔接处的凸台一方面在销轴插入安装孔后贴合基座端面，限制构件的插入深度，另一方面增大环体与销轴交接处的截面面积，降低应力集中风险。建模过程中首先绘制销轴的圆柱轮廓，保证销轴外圆的同轴度公差符合铰接配合要求，再向上拉伸构建环体的基础实体，在环体中部切除出U型通槽，槽口两侧边缘做小半径圆角处理，避免锁销在槽内滑动时出现棱角卡滞，环体顶端通过半圆扫掠形成封闭圆弧，圆弧与两侧环壁的交接位置保留平滑过渡，不出现尖锐棱边。

　　安装边界层面，下部销轴的外径需与基座安装孔采用间隙配合，单边间隙控制在0.02至0.05毫米区间，既保证装配时可以顺利插入，也避免铰接摆动时出现过大的径向窜动；销轴的有效插入长度需大于自身直径的1.2倍，保证孔壁对销轴的支撑长度足够，防止受侧向力时销轴出现弯折。上部U型开槽的宽度需要比对接连接片的厚度大0.1至0.2毫米，保证连接片可以顺利嵌入槽内，开槽的深度要超过横向锁销的中心轴线，让锁销穿入后完全坐落在槽底的圆弧承载面上，不会出现局部点接触。环体的外轮廓宽度要小于对接位置的安装空间，保证构件摆动时环体外壁不会和周边结构发生干涉，顶端圆弧的最高点到销轴下端面的总长度，需要在装配校核时确认和周边零部件保留至少3毫米的安全间隙，避免设备运行过程中出现磕碰。

　　实际工况中这类构件多承受脉动拉伸载荷，设计时环体的壁厚要根据额定拉拔力核算，两侧环壁的总剪切面积需满足载荷安全系数要求，销轴段的抗弯曲截面模量要匹配可能出现的侧向偏载。表面处理可根据使用场景选择镀锌、发黑或者抛光处理，户外使用时优先做防锈镀层，避免铰接位置生锈导致摆动卡滞。建模时所有承力过渡位置都要避免直角突变，圆角半径不小于该处壁厚的0.2倍，从结构根源降低疲劳裂纹萌生的概率，装配完成后铰接副应能绕横向锁销自由转动，无卡滞、无异常旷量。
