带沉槽铰接孔的一体式限位连接支座

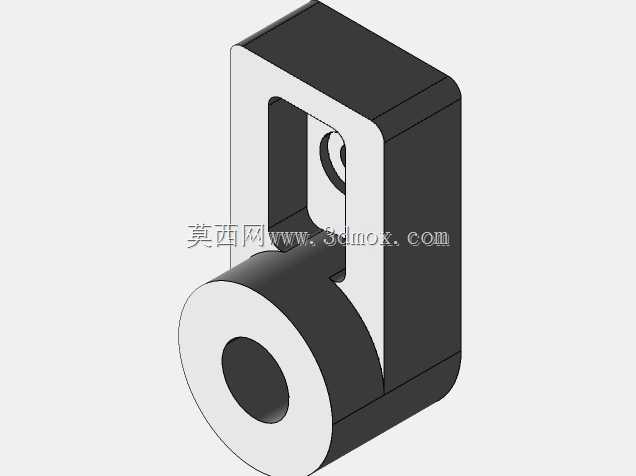

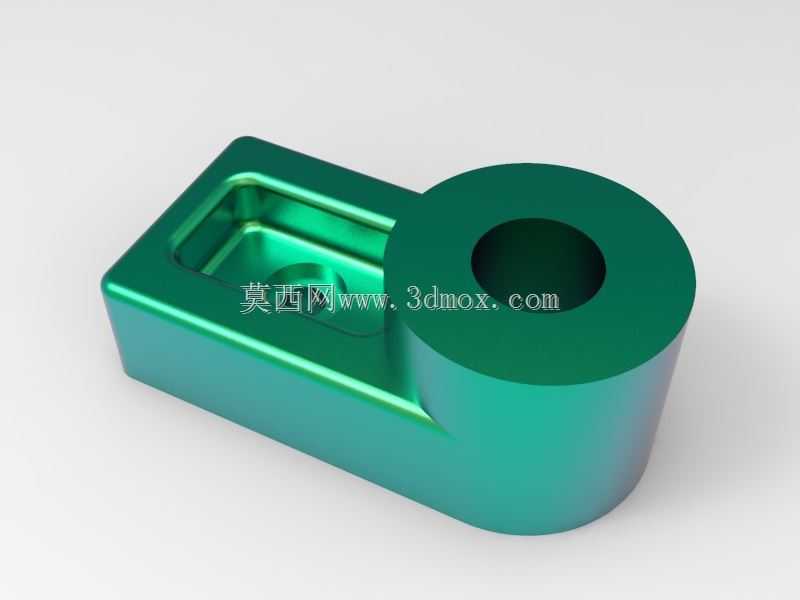

　　在自动化输送线、工装夹具以及小型通讯终端周边的定位机构里，这类一端带圆柱铰接孔、另一端带长形沉槽的一体式支座属于非常典型的限位连接零件。它不像标准冲压件那样只承担单一压紧作用，也不同于整块铣削的厚重安装块，而是把铰接回转、滑移调节、端面贴合三个功能整合在同一个坯体上，在空间局促的安装位里替代原本需要销轴座、调节滑块、垫块拼合的组件，减少装配时的累计公差。从结构布局来看，零件右侧的厚圆柱段是整个受力的核心区域，中心贯通圆孔用于穿入铰接销或者锁紧螺栓，圆柱端面预留足够的接触宽度，销轴装入后不会因为侧壁过薄出现悬臂剪切。圆柱与左侧长方体基座之间采用大圆角过渡，没有尖锐的应力集中棱边，在承受反复摆转载荷时，

　　过渡区的应力分布会比直角拼接结构平缓很多，这也是这类支座常被用在频繁开合的卡扣、摆杆限位工位的原因。左侧的长条形基座顶面开出内凹沉槽，槽腔并非简单减重：沉槽的底面可以作为嵌入件的承托面，四周凸起的侧壁起到侧向挡边作用，当配套的卡块、弹片或者小型传感触发件放入槽内时，不需要额外做侧向定位，侧壁直接限制嵌入件的横向窜动。槽底预留的小凸台区域可对应锁紧件的安装位，螺丝从下方穿入后直接压合嵌入件，装配时工人不需要手扶对位，批量化组装效率更高。整个零件的底面为全平面加工基准，安装时直接贴紧设备基板面，不需要额外配做找平垫片；右侧圆柱孔的轴线与底面保持严格平行，铰接销穿入后摆转动作不会出现卡滞。长槽的延伸方向与圆柱孔中心形成固定偏心距，

　　这个偏心距决定了铰接点到调节槽的力臂长度，设计时可以根据现场摆杆的行程需求调整两者间距：力臂偏长时，相同摆角下槽端的位移量更大，适合需要大行程让位的工位；力臂缩短后整体刚性提升，适合高频小幅度摆动的定位场景。外形边界上，圆柱段的外径大于基座厚度，突出的圆柱侧壁既可以作为摆杆的轴向限位面，也能在相邻零件贴近时充当止挡，避免摆杆过度侧向偏移。基座的左端做了圆角收尾，没有突出的尖角，在通讯类手持终端周边的夹具里使用时，不会刮伤线材或者外壳表面。建模过程中需要优先保证几个配合尺寸的关联：中心铰接孔与外圆柱保持同轴，沉槽的对称面与孔轴线的位置度需要控制在装配公差范围内，底面到孔中心的高度尺寸直接决定铰接点的安装高度，一旦偏差过大，

　　联动的摆杆会出现上下错位。沉槽内部的转角处预留铣刀加工圆角，不能做成清角结构，否则实际加工时刀具无法到位，还会在转角处留下应力裂纹隐患。零件选材多采用铝合金或者高强度工程塑料，铝合金件经表面氧化处理后耐磨且不易锈蚀，适合车间多尘、偶尔接触切削液的环境；塑料件则通过注塑成型，壁厚均匀，圆柱厚壁区域与基座槽壁的厚度差控制在合理范围，注塑冷却时不会出现明显缩痕。实际装配时，铰接孔内可配套铜套或者自润滑衬套，长期摆转后仅需更换衬套而非整个支座，维护成本更低；长槽内嵌入的触发块可沿槽长方向微调位置，适配不同规格工件的检测点位，不用重新加工支座本体。这种结构把回转支点和调节安装位整合为一体，在紧凑空间里既承担支撑铰接，又提供滑移调节余量，是小型工装和通讯周边辅助机构里实用性很强的连接构件。
