老人牌叉形夹持支座结构设计

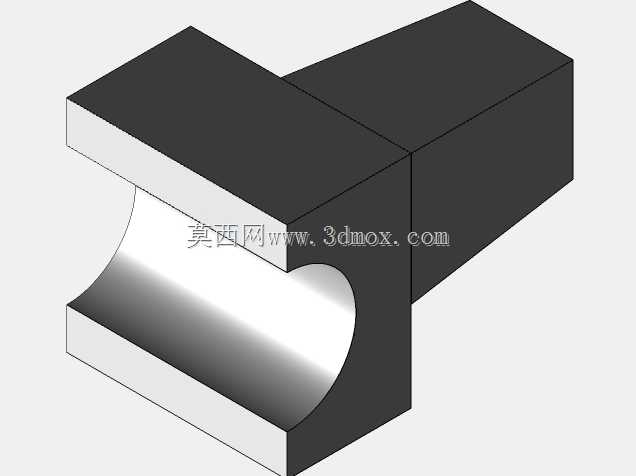

　　在小型工装夹具、桌面定位机构以及简易手动压紧装置的设计过程中，经常会遇到一类需要同时承担夹持开口、销轴容纳和立柱支撑功能的基础构件。该构件上部采用对称叉耳形式，两耳板之间留出平直通槽，槽底加工出半圆柱形凹面，用于容纳圆杆、销轴或被夹持工件的外圆轮廓；下部则收敛为带轻微拔模斜度的方锥形支腿，整体形成上宽下稳的T形受力骨架。这种结构并不追求复杂曲面，而是通过最少的几何特征完成定位、承托和连接三项任务，在手动夹具、焊接定位架、检测辅具以及教学演示机构中都有较高的复用价值。

　　从受力路径看，外部载荷通常由上方圆杆或压块传入半圆柱凹面，再经两侧耳板向中部实体区域扩散，最后通过下部锥形立柱传递到安装基面。耳板外侧保持竖直平面，内侧槽壁平行，能够在夹紧过程中限制杆件的侧向位移；半圆柱凹面与圆杆外圆形成线接触向面接触过渡的配合关系，接触区应力分布比尖角V形槽更均匀，也能减少对工件表面的压痕。下部支腿采用锥度设计，并非单纯为了造型：锥面使截面从上部宽体逐步过渡到底部较小端面，既减轻了实体材料体积，又在模具成型或铸造脱模时提供自然拔模方向；若采用机加工方式制造，锥面也可通过铣削一次走刀完成，避免深槽根部应力集中。

　　实际布置时，上部叉耳的厚度决定了可容纳杆件的轴向支承宽度，槽宽则决定被夹持件的直径上限。设计中需要保证两侧耳板壁厚相对槽宽留有足够余量，避免夹紧力作用于耳板根部时产生张开变形。半圆柱凹面的半径应与常用销轴或圆杆外径匹配，若用于多规格工件，可将凹面半径按最小工件直径设计，较大直径杆件靠槽口两侧棱线承托，但此时需校核接触应力。支腿底部端面作为安装基准，应与凹面轴线保持平行或垂直关系，具体取决于机构运动方向；若该支座用于固定工位，可在底端面加工螺纹孔或焊接底板，若用于快速换位，则可将锥腿插入配套锥形座孔，利用锥面自定心实现重复定位。

　　建模时可先绘制上部矩形本体与下部锥形支腿的合并实体，再在顶部中央切除平行槽，最后在槽底旋转切除半圆柱腔。槽口与耳板交接处建议保留微小圆角，以降低热处理或加载时的裂纹风险；半圆柱面与槽侧壁的交线同样应设置过渡圆角，避免应力在尖角处叠加。对于需要批量生产的场景，可将外轮廓拔模方向统一指向底部端面，内腔槽壁也设置小幅拔模角，使铸件或注塑件能够顺利脱模；对于单件机加工场景，则可优先保证凹面圆柱度和槽壁平行度，拔模斜度可适当减小甚至取消。

　　该类构件在装配中常作为夹紧单元的固定钳口、摆杆机构的铰接支座或圆棒料的定位托架。作为钳口使用时，凹面朝向工件送料方向，配合活动压块可实现圆轴类零件的径向固定；作为铰接支座时，销轴穿过两侧耳板与槽内摆杆，耳板承受销轴的剪切反力，下部锥腿则将力矩导入机架；作为定位托架使用时，多个支座沿杆件轴向间隔布置，凹面共同形成V形与圆弧组合支承，适合长轴焊接、管材装配和轻型物料架。安装边界方面，底部端面需要留出与紧固件或焊接坡口相当的空间，上部耳板外侧应预留扳手或压块运动间隙，槽口上方不得与其他部件发生干涉，以便工件从上向下放入。

　　结构细节上，耳板顶部平面可作为压块行程的机械限位面，当压块下行至与顶面齐平时，即达到最大夹紧位置；半圆柱凹面的最低点应高于支腿与上部本体的交接面，使载荷传递区落在实体内，避免槽底穿透削弱截面。下部锥腿的四个棱线可根据制造工艺选择锐边或圆角，铸造件通常采用较大圆角以改善金属流动，焊接件则可保留锐边并在根部加焊肋板。若装置需要频繁承受冲击载荷，可在耳板外侧增加加强筋，筋板从耳板外侧面延伸至锥腿上部，形成三角形抗侧移结构；若以轻量化为目标，则可在支腿非受力侧切除减重腔，但需保留从凹面到底面的连续载荷筋带。

　　整体而言，该叉形支座的设计核心在于用对称开口提供装夹空间，用半圆柱凹面适配圆面零件，用锥形支腿完成稳定支撑与基准过渡。几何关系简单，却覆盖了夹具设计中定位、夹紧、支承和脱模等多个典型需求，适合作为通用工装元件进行参数化衍生：改变槽宽即可适配不同直径杆件，改变耳板高度即可调整夹持深度，改变支腿锥度和底端面尺寸即可匹配不同安装空间。在三维建模练习中，该零件也适合用来训练拉伸、切除、拔模、圆角和实体合并等基础特征的顺序规划，帮助设计者理解特征先后顺序对最终工艺性和结构强度的影响。
