双法兰连接90度弯管流体转向接头

　　在化工流体输送、市政给排水、暖通空调管网以及工业制程管线布设场景中，管路走向往往无法全程保持直线贯通，当管线需要完成90度垂直转向、同时两端都要对接固定法兰端面的工况下，这款两端带一体式安装法兰的弯管接头就成为管路系统里的核心转向连接件。不同于普通螺纹连接或者承插式弯头，这款构件两端直接集成了带螺栓孔的圆形法兰盘，现场装配时不需要额外搭配焊接法兰片，既减少了现场焊接作业的工作量，也能避免现场焊接带来的焊缝变形、密封面错位、防腐层破损等常见施工问题，在预制化管路装配、模块化设备管线集成项目里适配性很强。

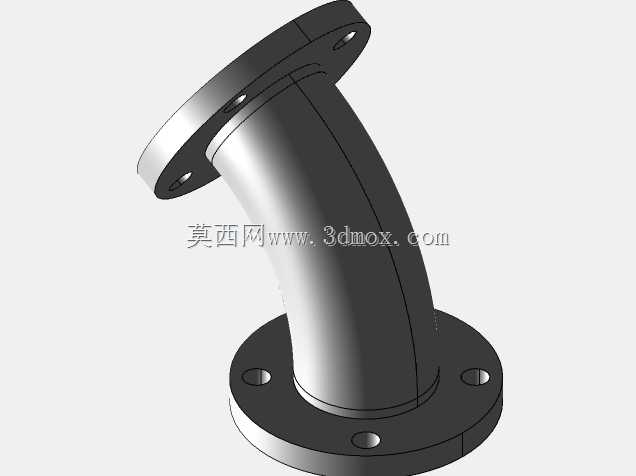

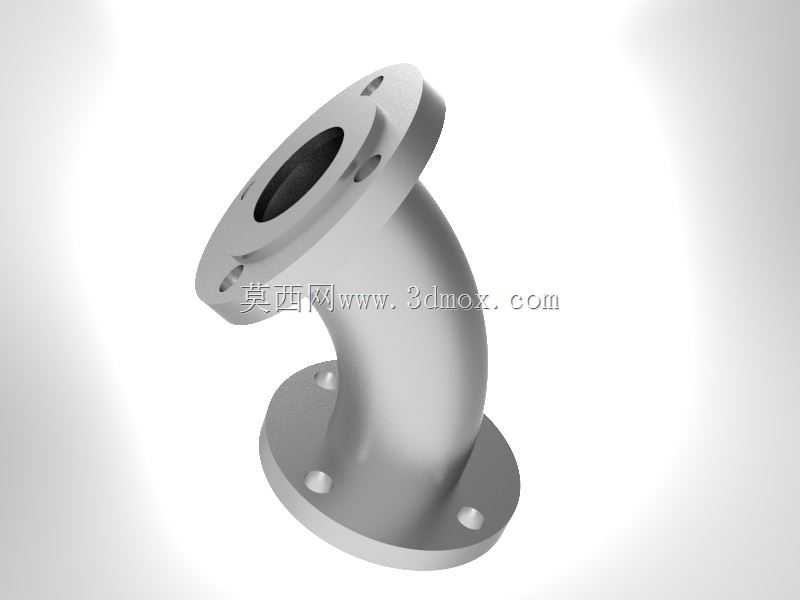

　　从结构设计逻辑来看，整个构件分为三个核心功能区段：中间的弧形弯管主体、两端的法兰安装盘。弯管段采用平滑的大曲率圆弧过渡，没有直角急转弯的流道突变，流体在转向过程中不会出现剧烈的流向折转，能大幅降低介质流经弯头时的局部阻力损失，减少湍流、涡旋的产生，对于输送含微小固体颗粒的浆液、高粘度流体或者对压力损失敏感的洁净介质工况，这种顺滑流道能有效避免颗粒在转角处淤积、降低介质输送的能耗。弯管的管壁厚度保持均匀过渡，在弧形弯折区域没有出现壁厚减薄或者应力集中的突变截面，承压能力在整个弯段保持一致，不会在转角位置成为整个管路的承压薄弱点。

　　两端的法兰盘和弯管主体为一体化成型结构，法兰端面加工有平整的密封贴合面，法兰盘上沿圆周均匀分布多个贯通螺栓孔，安装时两端法兰分别和对接管路、设备端口的法兰对齐，穿入紧固螺栓后均匀锁紧，配合法兰之间加装的密封垫片，就能实现端面的静密封，防止输送介质从连接位置泄漏。法兰盘的盘面和弯管端部衔接位置做了圆滑的过渡补强，相当于在弯管和法兰的连接根部增加了环形加强结构，当管路内部存在压力波动、或者管线受到外部轴向拉力、侧向弯矩的时候，应力不会集中在法兰和弯管的焊接接缝位置，整体结构的抗形变、抗疲劳性能更出色。

　　在安装边界层面，这款弯头的两个法兰端面分别朝向互相垂直的两个方向，两个法兰的密封面各自处于垂直于对应接管轴线的平面上，布设管线时可以直接根据两个法兰的中心轴线间距预留安装空间，不需要额外调整配管角度。法兰盘上的螺栓孔采用圆周均布的排布方式，对接时可以根据现场管线的排布角度旋转调整安装方位，螺栓孔对位容错率更高，哪怕现场管线存在小范围的安装角度偏差，也能通过转动弯头本体来对齐孔位，降低现场配管的对位难度。

　　实际选型应用时，这类双法兰弯头常被用在泵组进出口的转向管段、罐体设备的外接管线、车间工艺管线的高低位转向位置，相比两端焊接式弯头，它的可拆卸属性更强，后期管线需要检修、更换管路部件时，只需要拆开两端法兰的紧固螺栓，就能直接把整个弯头构件拆下，不需要切割管路，维护作业的效率更高。建模过程中需要重点管控几个关键尺寸链：首先是两端法兰密封面之间的中心距，这个尺寸直接决定了管线转向后的占位空间，是管线排布碰撞检查的核心参数；其次是法兰盘上螺栓孔的中心圆直径、孔径以及孔位的圆周角度，必须和对接标准法兰的参数完全匹配，否则现场会出现螺栓无法穿入的装配问题；再者是弯管内部流道的圆弧半径，曲率半径过小会导致流阻陡增，曲率半径过大则会占用更多安装空间，需要结合管线的设计流速、允许压力损失和安装空间限值做平衡；最后要保证两端法兰密封面的平面度，以及密封面和对应接管轴线的垂直度，避免法兰锁紧后出现密封面贴合不均、局部间隙过大导致的泄漏问题。

　　在结构强度校核层面，需要关注内压作用下弯管外侧壁的拉应力、内侧壁的压应力分布，以及法兰盘在螺栓锁紧力作用下的盘面翘曲变形量，保证在额定工作压力下，法兰密封面的形变不会超出垫片的补偿范围，避免出现密封失效。整个构件的外表面没有多余的凸起结构，流道内壁顺滑无死角，既方便做防腐衬层、抛光处理，也能避免介质在管内残留，在卫生级食品管线、洁净水处理管路中也能满足清洁要求。
