挑N式圆柱工件输送分拣设备

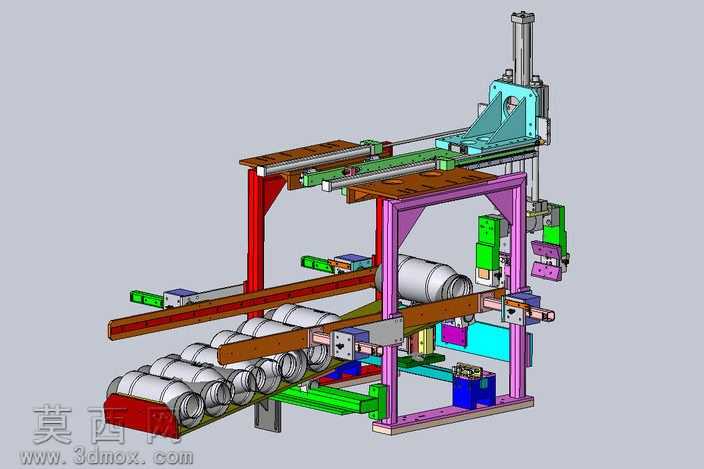

该模型为针对圆柱类工件设计的挑N式输送分拣设备，整体采用模块化框架式结构设计，在三维建模过程中严格遵循机械设计规范，对每一处装配关系、运动间隙都做了精准还原，可直观呈现设备的完整运行逻辑。模型的主体支撑框架采用不同色彩区分不同功能模块，红色型材构成主承重立柱，紫色型材搭建上层分拣机构的安装基座，棕色型材作为输送辊道的承载梁，不同材质的部件通过渲染区分金属质感、工程塑料质感与气动元件的哑光质感，视觉层次清晰，便于快速识别各部分功能。设备下层为倾斜布置的辊筒输送段，多组平行排布的无动力辊筒形成顺滑的输送面，可承载圆柱状工件依靠重力或前端推力实现有序上料，辊筒的安装间距经过精准计算，适配对应直径的圆柱工件，避免输送过程中出现卡滞、掉落问题。上层集成了横向移栽与竖向挑拣的执行机构，搭配多组气动执行元件、导向导轨与位置检测组件，可按照设定的分拣逻辑，将指定数量的工件从主输送线中挑出分流，实现挑N分拣的工艺需求，横向移栽模组采用线性导轨导向，保证移栽动作的平稳性与位置精度，竖向挑取机构配备专用的工件夹持定位结构，可稳定抓取圆柱工件，避免挑取过程中工件滑落、偏移。模型中所有标准件如气缸、导轨、紧固件、辊筒都按照工业常用规格建模，各运动部件的行程、安装位置都经过合理性校验，完整还原了设备从工件上料、输送、定位、分拣到分流的全流程动作逻辑，可作为圆柱类物料输送分拣场景的方案设计参考，也可用于同类设备的结构优化、动作仿真演示，帮助设计人员快速验证分拣节拍、结构干涉等核心设计要点，缩短非标输送设备的开发周期。
