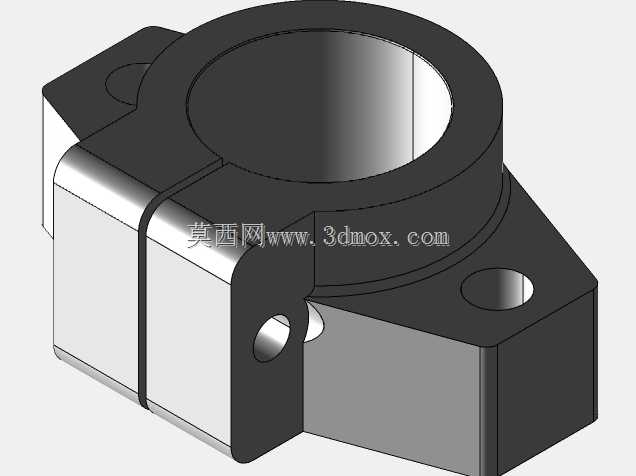

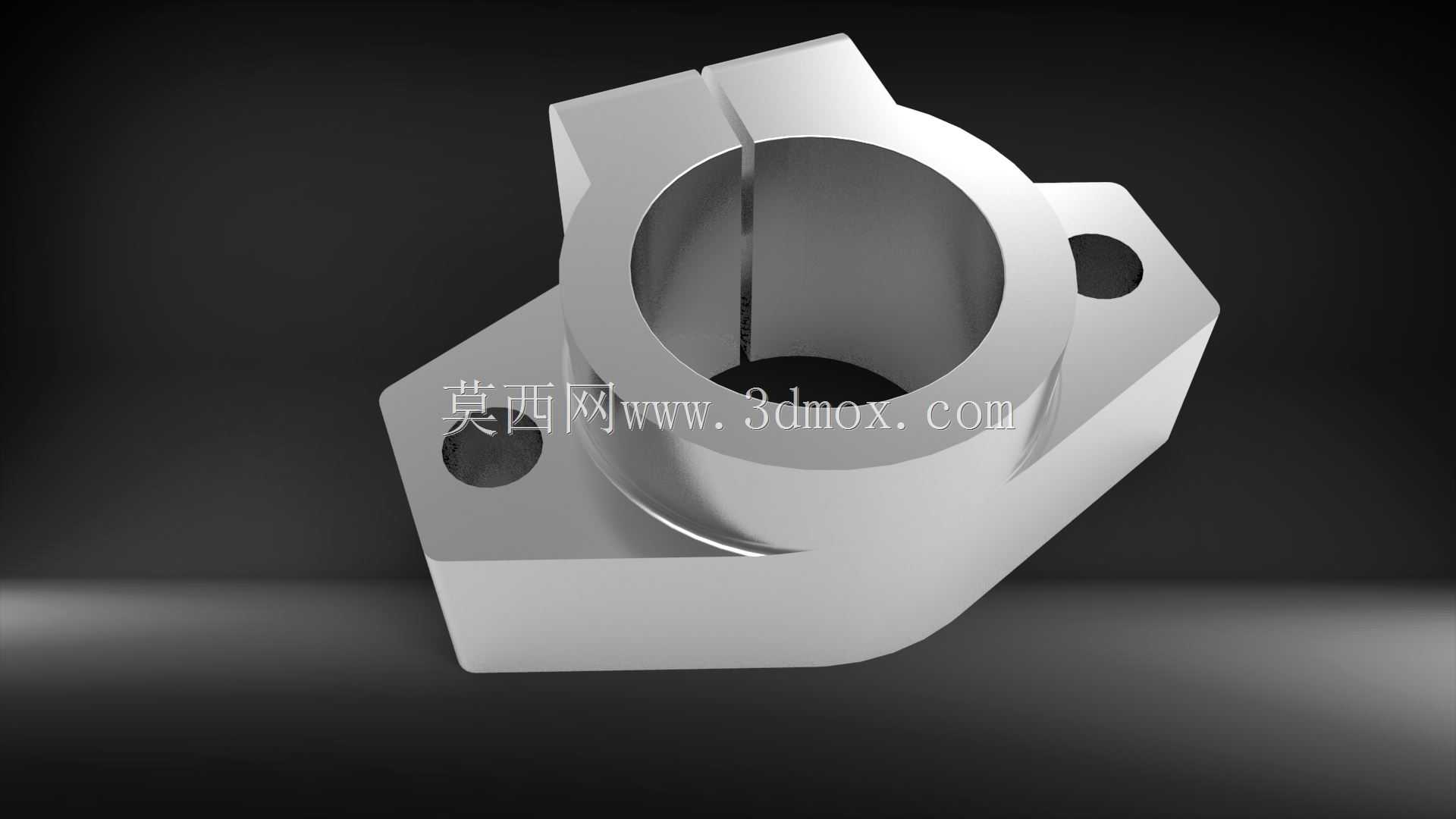

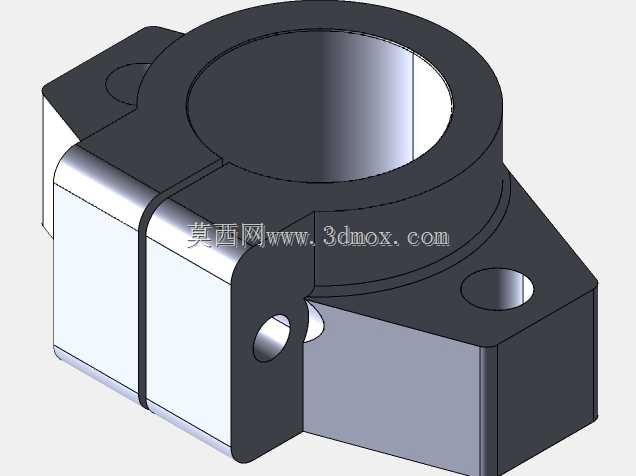

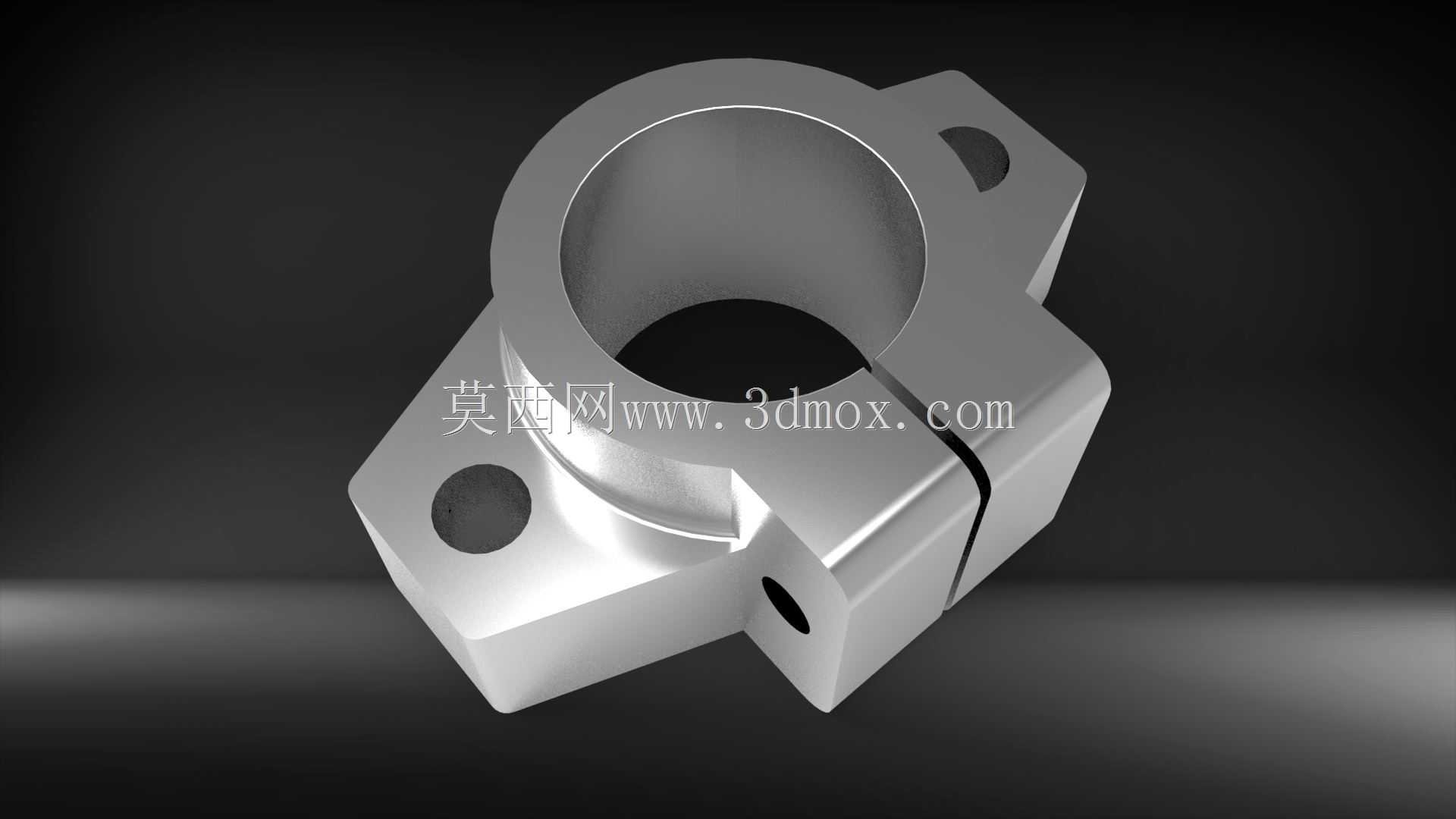

SHF50法兰式直线轴承轴支撑固定座

　　在自动化输送线、点胶设备、检测工装这类需要直线往复运动的设备里，光轴导向机构的固定可靠性直接决定了整套运动副的运行精度，SHF50规格的法兰式轴支架就是这类场景里常用的支撑固定元件。不同于立式轴座需要从安装面上方预留锁紧操作空间，这款卧式菱形法兰结构的支架可以直接贴合设备基板、铝型材框架的侧面或水平面安装，两个安装孔呈对角分布，在有限的安装空间里也能完成固定操作，不需要在安装面周围预留过大的操作余量，适配紧凑型设备的布局需求。

　　从功能设计来看，这款支架的核心作用是为直径50mm的直线光轴提供径向支撑，同时限制光轴的轴向窜动，支架的内孔与光轴采用间隙配合，内孔侧壁开有一道通长的锁紧缝，当支架通过安装孔固定在设备基座上后，锁紧缝两侧的结构会随着安装螺钉的拧紧产生微量弹性变形，抱紧穿过内孔的光轴，这种抱紧式固定不需要在光轴上额外加工定位卡槽或锁紧平面，不会破坏光轴的表面镀铬层精度，也能根据实际装配需求灵活调整光轴的轴向固定位置，降低光轴的加工精度要求。

　　实际选型应用时，首先要明确安装边界：这款支架的法兰安装面为菱形结构，两个安装孔的中心距适配常规50轴径支撑座的通用安装尺寸，安装时可以直接替换同规格的其他品牌轴座，不需要重新加工设备基板的安装孔位；支架的整体高度经过优化，内孔中心到安装底面的高度尺寸公差控制在较小范围内，多组支架同轴布置时，只需要统一打表校准安装面的平面度，就能保证光轴的直线度，避免光轴安装倾斜导致直线轴承运行卡滞、磨损加快的问题。

　　在不同的设备场景里，这款支架的用法也有区别：在长行程直线导向机构中，通常会在光轴的两端各布置一个该型号支架，作为光轴的固定端支撑，中间搭配滑动直线轴承或滚珠衬套，为滑台提供平稳的导向基础；在短行程的顶升机构里，也可以单组使用，为顶升导向轴提供单侧支撑，配合轴端的限位挡圈完成行程限制。设计这款支架的三维模型时，需要重点关注几个关键尺寸的配合：首先是内孔的直径公差，要保证与50mm光轴的配合间隙在合理范围，间隙过大会导致光轴固定后存在径向晃动，间隙过小则会导致光轴穿装困难，甚至在锁紧时出现内孔变形卡滞光轴的问题；其次是锁紧缝的宽度，缝宽过窄会导致支架锁紧时变形量不足，无法提供足够的抱紧力，缝宽过宽则会降低支架整体的结构刚性，在设备运行振动的情况下容易出现松动。

　　另外，支架的安装孔设计为沉头孔结构，可以适配内六角圆柱头螺钉，螺钉拧紧后头部不会突出法兰安装面，避免与周边的运动部件产生干涉；支架的底座与法兰衔接处做了圆角过渡处理，避免应力集中，在承受径向载荷时不会出现衔接处断裂的问题，适配常规工业设备的载荷工况，在常规的气动滑台、手动移栽工装、小型检测设备的导向机构中，这款支架的刚性完全可以满足使用需求，不需要额外做加强结构。建模过程中还要注意内孔与安装底面的平行度、两个安装孔与内孔中心的位置度公差，这些形位公差直接影响实际装配后的光轴同轴度，如果位置度偏差过大，多支架支撑长光轴时会出现光轴别劲的问题，导致直线轴承运行阻力增大，使用寿命缩短。
