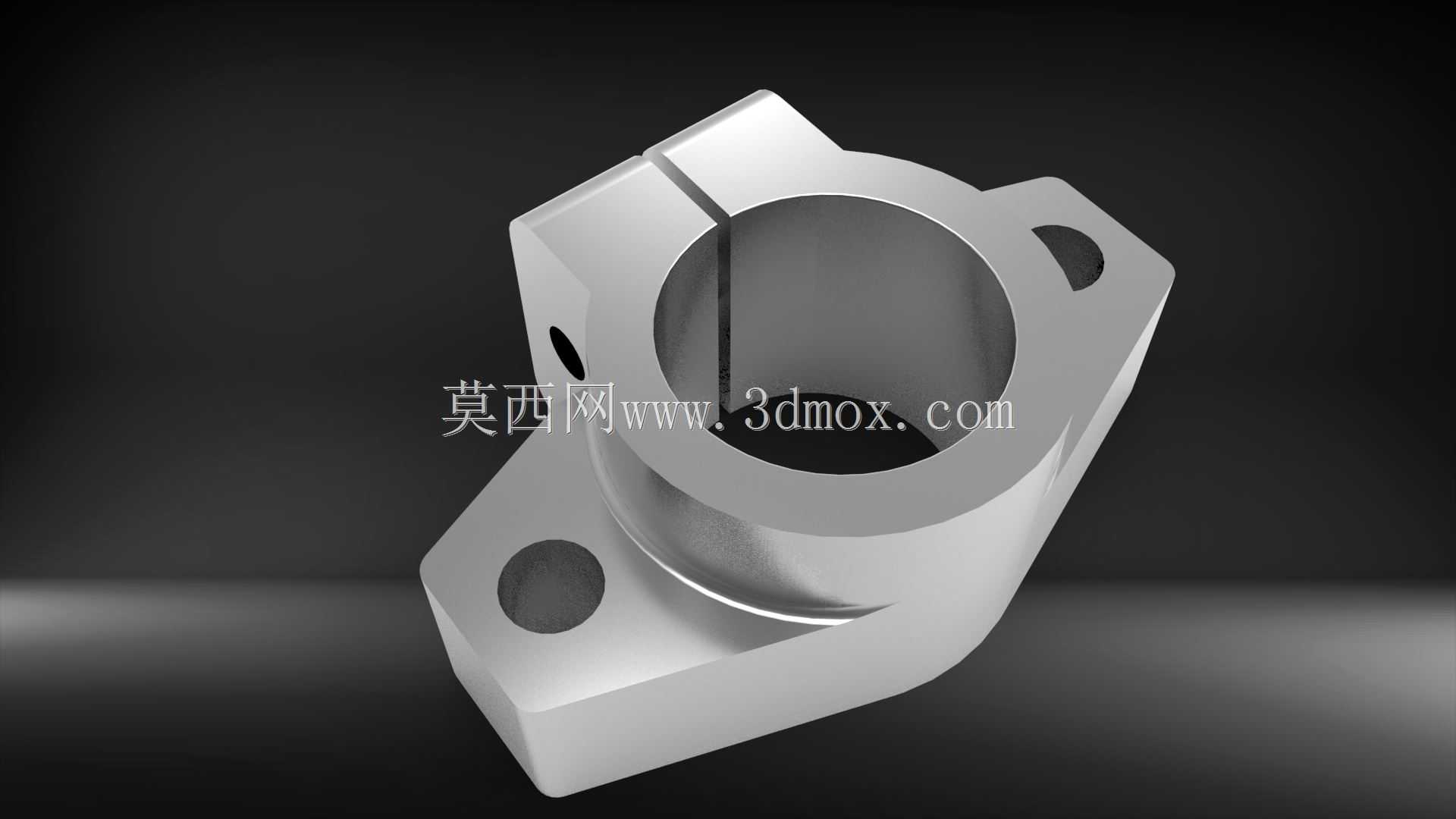

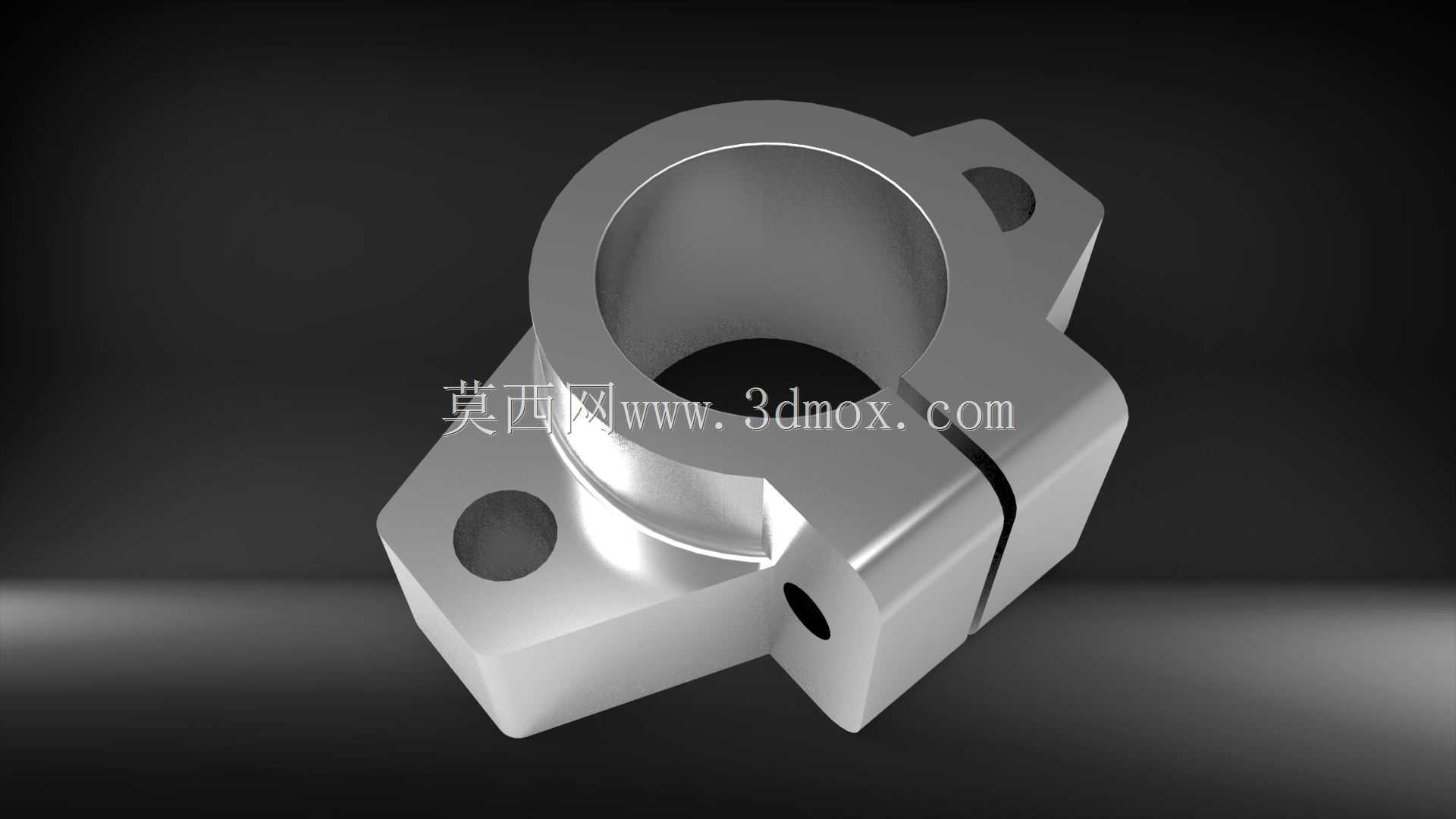

开口型法兰式直线轴承轴支座SHF40

　　在自动化输送线、3C检测工装、包装设备的直线运动模组搭建中，导向轴的支撑固定是影响整套直线运动副运行精度的核心环节，这款开口型法兰式轴支座，就是针对直径40mm规格的直线光轴做径向固定与支撑的标准连接件，区别于全封闭型的轴支座，开口夹紧的结构设计让现场装配、后期轴系维护调整的效率大幅提升，不需要将轴上预装的滑块、限位块等零件全部拆卸，松开夹紧侧的锁紧螺丝即可调整轴的轴向位置，或是直接将支座从轴的任意位置卡入后锁紧固定，对于长行程导向轴的多点位支撑场景，这种结构的适配性远高于封闭型支座。

　　从结构设计逻辑来看，支座主体采用分体式夹紧结构，主体承托部分为半圆内孔，与上半部分的夹紧压盖配合形成完整的40mm直径内孔，内孔的加工公差严格按照H7级精度控制，保证与光轴外圆的配合间隙控制在合理范围，既不会因为间隙过大导致轴固定后出现径向窜动，也不会因为过盈量过大导致装配时刮伤光轴表面、破坏轴的镀铬层。夹紧侧预留了锁紧螺丝的安装孔位，通过内六角圆柱头螺丝的预紧力，让开口处产生弹性形变，从而抱紧穿过内孔的光轴，这种抱紧力的大小可以通过螺丝的锁紧扭矩进行调整，针对不同负载、不同振动工况的设备，可以灵活调整锁紧力度，避免长期运行后出现轴的滑移偏移。

　　安装法兰部分采用菱形切边的法兰结构，相比圆形法兰，菱形法兰在两个对角方向预留安装孔，既减少了支座整体的占用空间，也能在安装面空间受限的场景下完成固定，两个安装孔的中心距经过标准化设计，适配同规格的行业通用安装尺寸，不需要额外做安装孔位的定制加工，安装时通过内六角螺丝将支座固定在设备的安装基板、铝型材框架或是模组底板上，法兰底面与安装面的平面度经过精加工处理，保证固定后支座内孔的轴线与安装面的平行度符合直线运动副的精度要求，避免因为安装面不平导致轴出现倾斜，进而造成直线轴承运行卡滞、磨损加剧的问题。

　　在实际选型应用中，这款支座主要搭配40mm直径的镀铬直线光轴使用，作为光轴的端部支撑或是中间支撑点使用，在单轴直线滑台、气动推料机构、检测设备的探针移动模组中，通常会在光轴的两端各配置一个该型号支座做固定端支撑，当光轴长度超过1米时，会在轴的中间位置增加1-2个同型号支座做辅助支撑，避免长轴在自身重力以及滑块负载的作用下出现挠曲变形，影响直线运动的平稳性。相比立式的轴支座，法兰式的安装结构可以直接从正面锁付螺丝，在设备内部安装空间狭窄、侧面无法伸入扳手的场景下，法兰式结构的装配便利性优势非常明显。

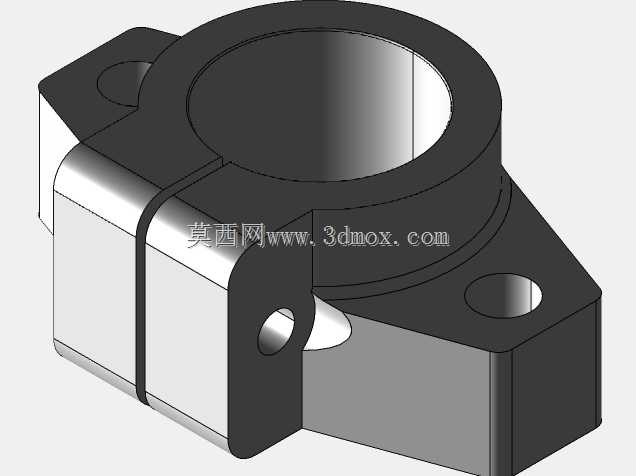

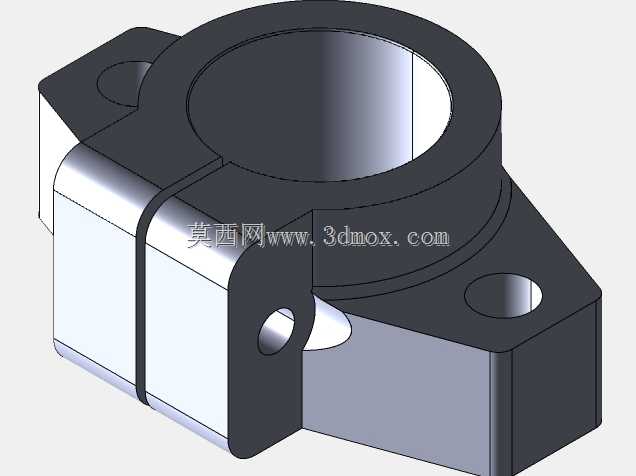

　　细节设计上，支座的所有边角都做了倒角处理，避免装配过程中锐边划伤操作人员，也不会刮伤相邻的气管、线缆等辅件；夹紧开口处预留了0.5-1mm的变形间隙，保证锁紧螺丝拧紧时，开口处有足够的形变空间来抱紧光轴，同时也不会因为形变过大导致支座本体出现应力断裂；内孔表面做了防锈处理，在潮湿的生产车间环境下也不会轻易生锈，避免锈迹污染光轴表面，影响直线轴承的使用寿命。在三维建模过程中，这款模型严格按照实物的实际尺寸进行绘制，内孔直径、法兰安装孔位尺寸、整体高度、夹紧螺丝孔的规格位置都和实物完全一致，结构工程师在做设备整体装配设计时，可以直接调用该模型进行虚拟装配，提前验证安装空间是否存在干涉，支座与光轴、安装板、相邻机构的位置匹配度是否符合设计要求，减少实际加工装配阶段的出错概率，缩短设备的研发设计周期。
