SHF35型35mm直径轴用法兰式直线轴承支撑座

　　在自动化输送线、精密检测工位、小型模组滑台这类需要做直线往复运动的设备结构里，光轴的固定支撑一直是影响运行平顺性的关键细节，这款支撑结构就是针对直径35mm的直线光轴做配套固定的分体式法兰支座，日常选型时经常会在需要对光轴做中间段支撑、或者端部抱紧固定的场景用到。

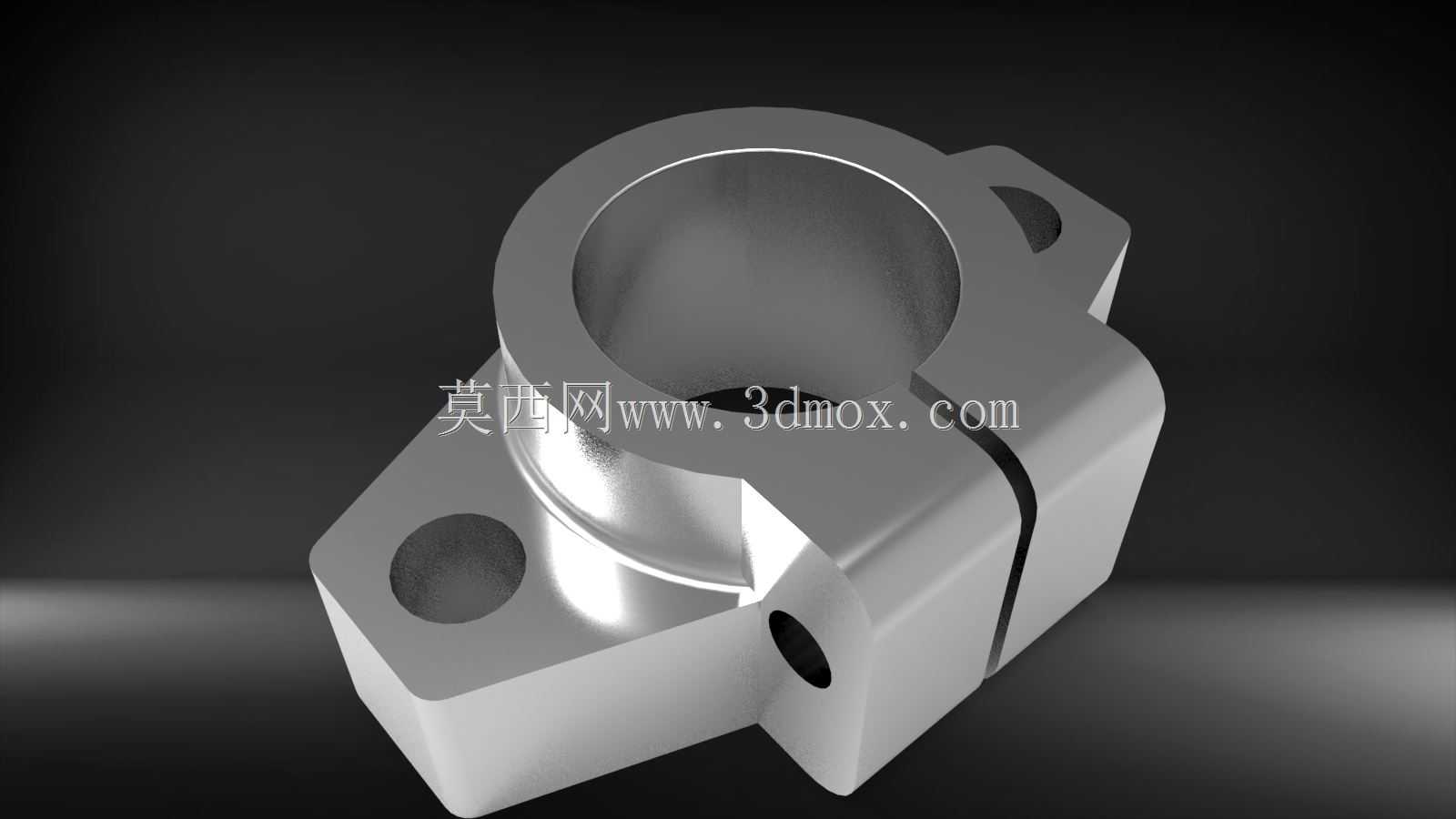

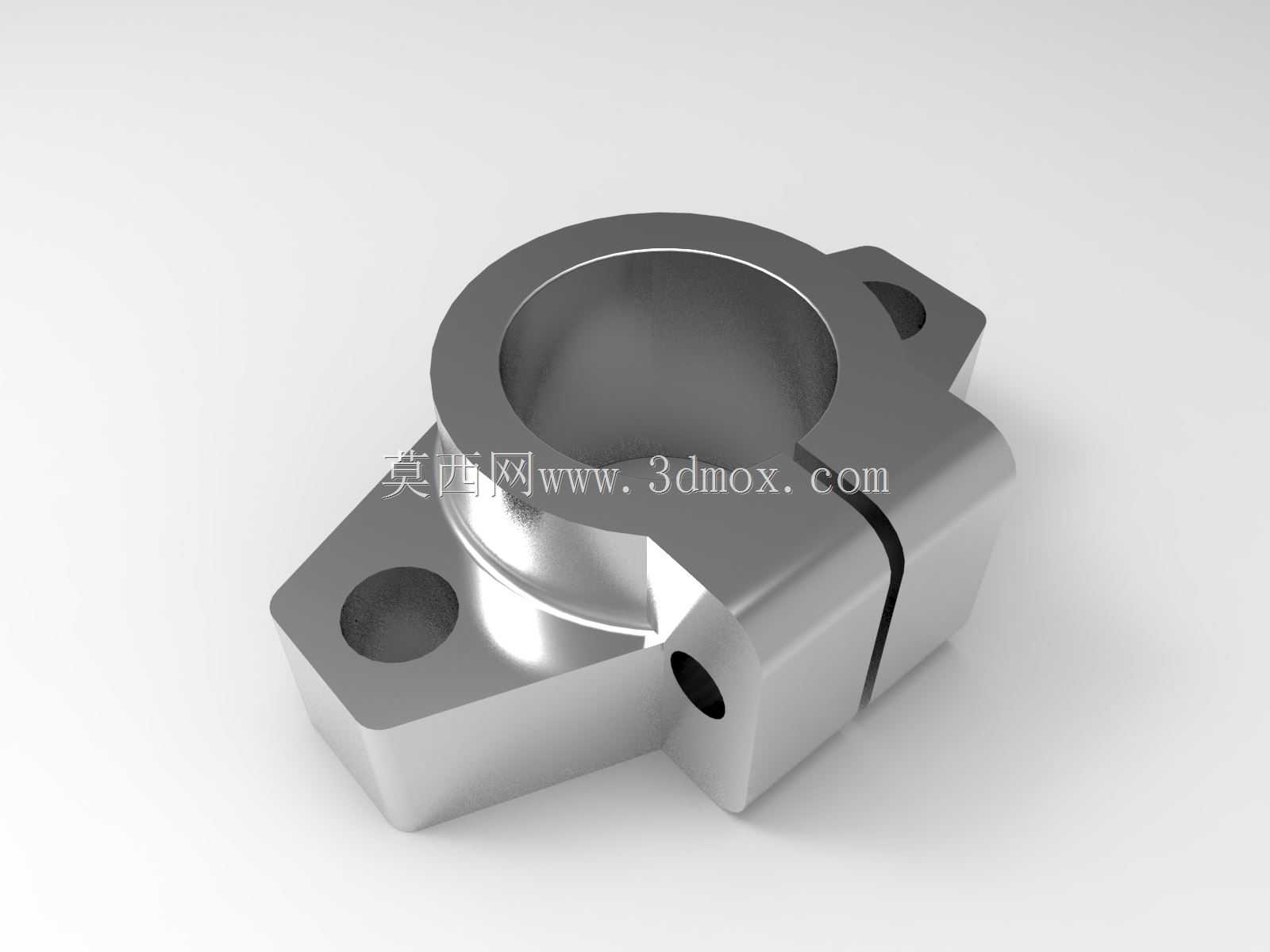

　　从结构设计逻辑来看，它采用了对开分体的抱紧式结构，支座主体的安装底座为方形带两个安装通孔的结构，上方的轴孔位置开有一条轴向的切缝，切缝旁预留了锁紧螺丝的安装孔位——这种设计的好处非常明显，安装光轴的时候不需要把光轴从端部整根穿入，可以直接把光轴放到下半部分的轴槽里，扣上上半部分的压合段之后拧动锁紧螺丝，靠切缝产生的弹性形变把光轴牢牢抱紧，既降低了长轴安装的穿轴难度，也能在后期维护调整光轴位置的时候，不用拆卸轴上已经装好的其他负载部件，松开螺丝就能滑动调整支座的固定位置，适配不同的支撑间距需求。

　　安装边界方面，方形底座的两个安装孔为光孔设计，适配常用的内六角圆柱头螺丝穿过，直接固定在设备的安装基板或者铝型材的槽面上，底座的下表面做了精磨处理，和安装面贴合的时候不会出现翘边，保证轴孔的轴线和安装面的平行度控制在合理公差范围内；轴孔的公称直径为35mm，和同规格的直线轴承、光轴外径做公差匹配，抱紧之后不会出现轴的偏心或者窜动，支座侧面的突出锁紧段刚好给锁紧螺丝预留了足够的扳手操作空间，不会因为和安装面距离太近导致螺丝无法拧紧。

　　实际应用场景里，这类支撑座经常成对使用在直线导向机构的两端，作为光轴的端部固定座，也可以在长跨距的光轴中间增加一个作为中间支撑，避免光轴因为跨距太大出现下垂挠曲，影响上面滑动的直线轴承运行精度——比如在点胶设备的Z轴导向、包装线的推料机构导向、非标设备的门体滑动导向结构里，都能看到这类结构的应用，它相比一体式的轴支座，对安装现场的适配性更强，哪怕光轴上已经预装了滑块、限位环这类零件，也能在任意位置加装固定，不需要提前规划支座的安装顺序，给现场装配和后期改造留了很大的调整空间。

　　细节设计上，轴孔的内表面做了粗糙度处理，抱紧的时候和光轴的接触面积足够大，不会因为局部压强太大把光轴表面压出痕迹，切缝的宽度控制在合理范围，既保证锁紧的时候有足够的形变余量抱紧光轴，也不会因为缝太宽导致螺丝拧到底之后轴孔失圆；两个安装孔的中心距按照行业通用的同规格支座标准做了匹配，替换同型号的其他品牌支座时不需要重新在安装板上打孔，直接就能对位安装，降低备件替换的适配成本。

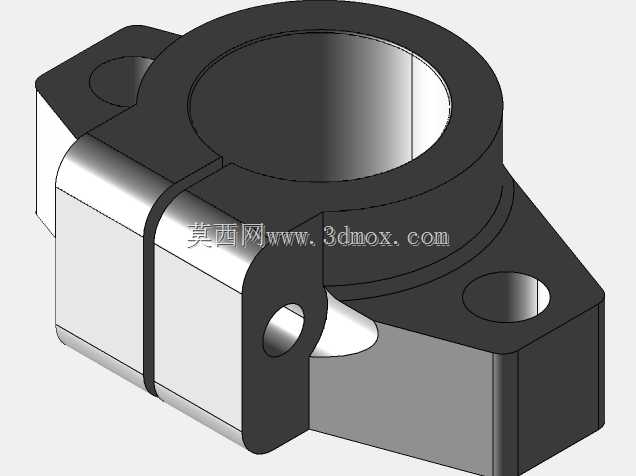

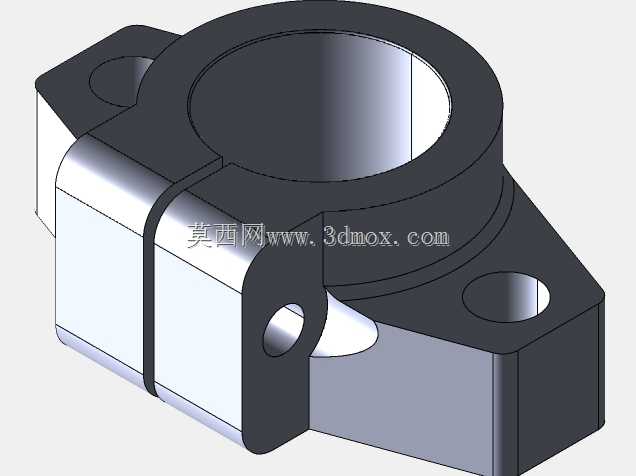

　　在做三维建模的时候，这个结构的建模重点集中在几个公差配合的位置：首先是轴孔的圆柱度要保证，不能出现锥度或者椭圆，不然抱紧的时候光轴会出现别劲；其次是切缝的位置要对称，保证上下两部分抱紧的时候受力均匀，不会出现单边压合过紧的情况；还有安装孔的位置度要和底座基准对齐，保证安装之后轴孔的轴线和设备的运动方向平行，不然会导致直线轴承在光轴上滑动的时候出现卡顿，加快轴承和光轴的磨损。另外建模的时候要注意锁紧螺丝孔的螺纹深度，既要保证螺丝拧入之后有足够的锁紧力，也不能把螺纹孔打穿到轴孔内部，不然螺丝顶端会顶到光轴表面，破坏光轴的镀铬层，影响后续的滑动精度。

　　很多刚接触非标设计的工程师在选型这类支撑座的时候，容易忽略支座本身的高度和安装空间的匹配，这款支座的总高度从安装底面到轴孔中心的距离是固定值，选型的时候要核对光轴中心到安装面的高度尺寸，和配套的其他传动部件比如同步轮、丝杆的中心高对齐，避免出现不同轴的问题；另外在需要承受径向负载的场景下，要注意支座的安装方向，让负载的受力方向对着底座的实体部分，不要把受力方向对准切缝的开口位置，不然长期负载下可能会出现抱紧力不足、轴移位的问题。
