30mm规格法兰式直线轴承轴支座结构

　　在自动化输送线、点胶设备、小型检测工装这类需要做直线往复运动的设备里，导向轴的固定支撑一直是容易被忽略但直接影响运行精度的环节，这款法兰式轴支架就是针对30mm直径光轴做径向固定的典型支撑件，日常做设备改型或者新建设备导向结构时，这类支座的选型和安装细节直接决定了后续导向结构的运行稳定性。从实际使用场景来看，这类支座常成对布置在导向轴的两端，也可根据轴的长度在中间增设支撑点，主要作用是抱紧光轴外圆，限制光轴的径向窜动和轴向位移，为直线轴承的往复运动提供稳定的基准支撑，相比顶丝式的光轴固定座，这种带切缝锁紧结构的法兰支座，抱紧力分布更均匀，不会因为单点顶丝造成光轴表面压痕，也能避免长期运行后顶丝松动导致的轴位偏移。从结构设计逻辑来看，

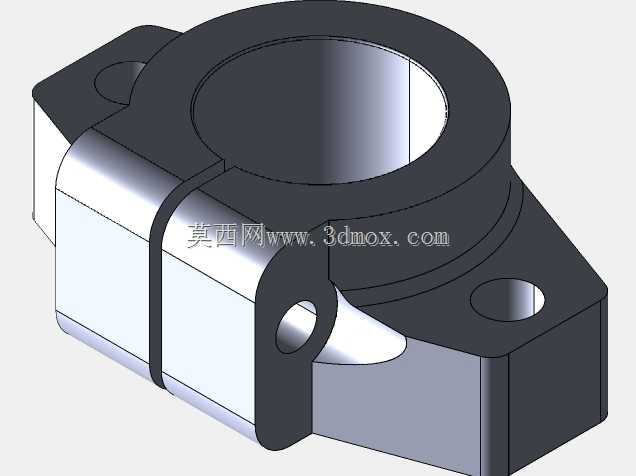

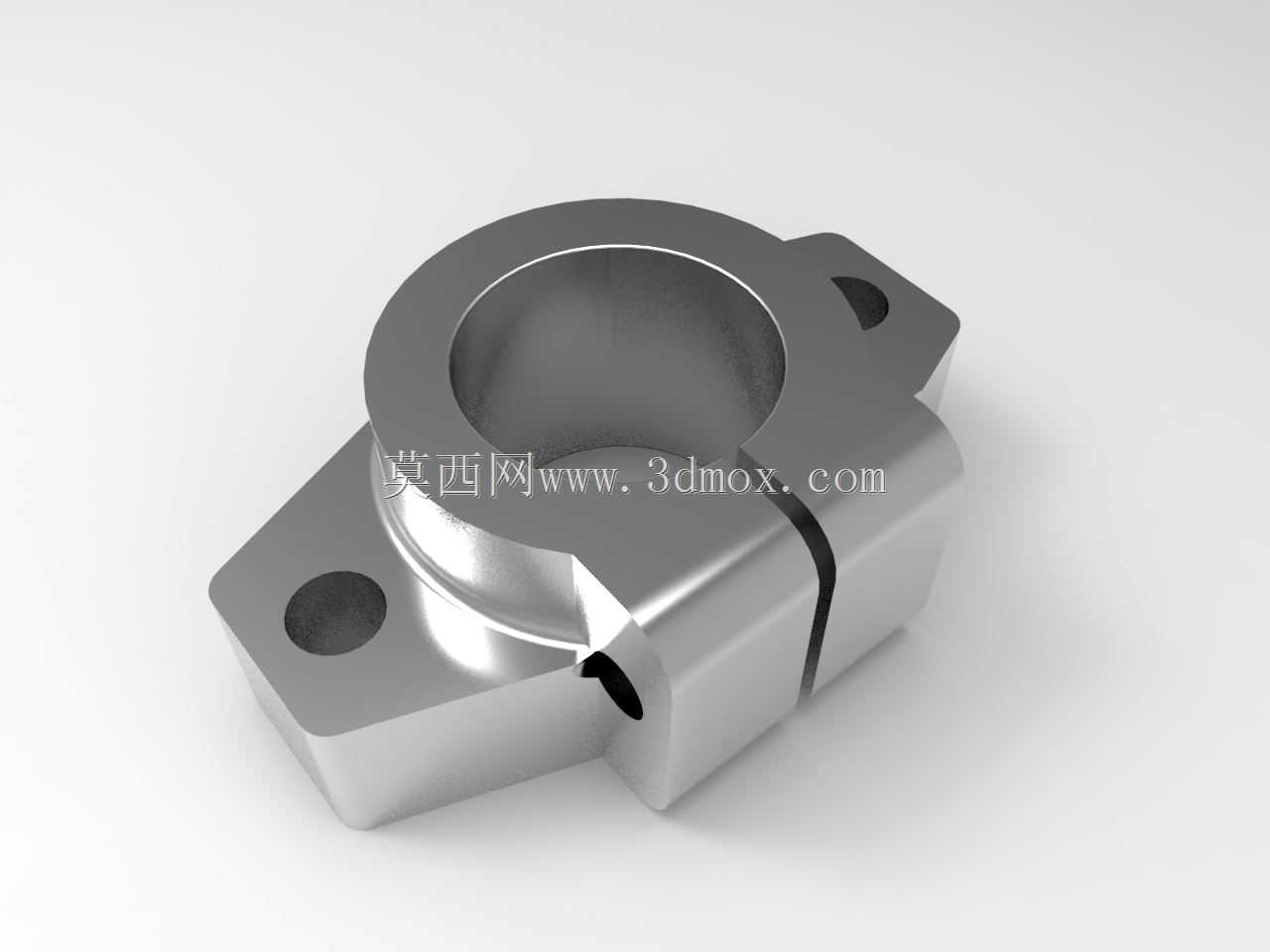

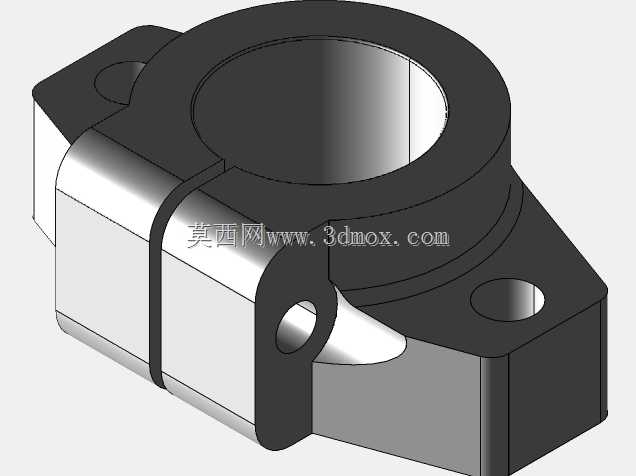

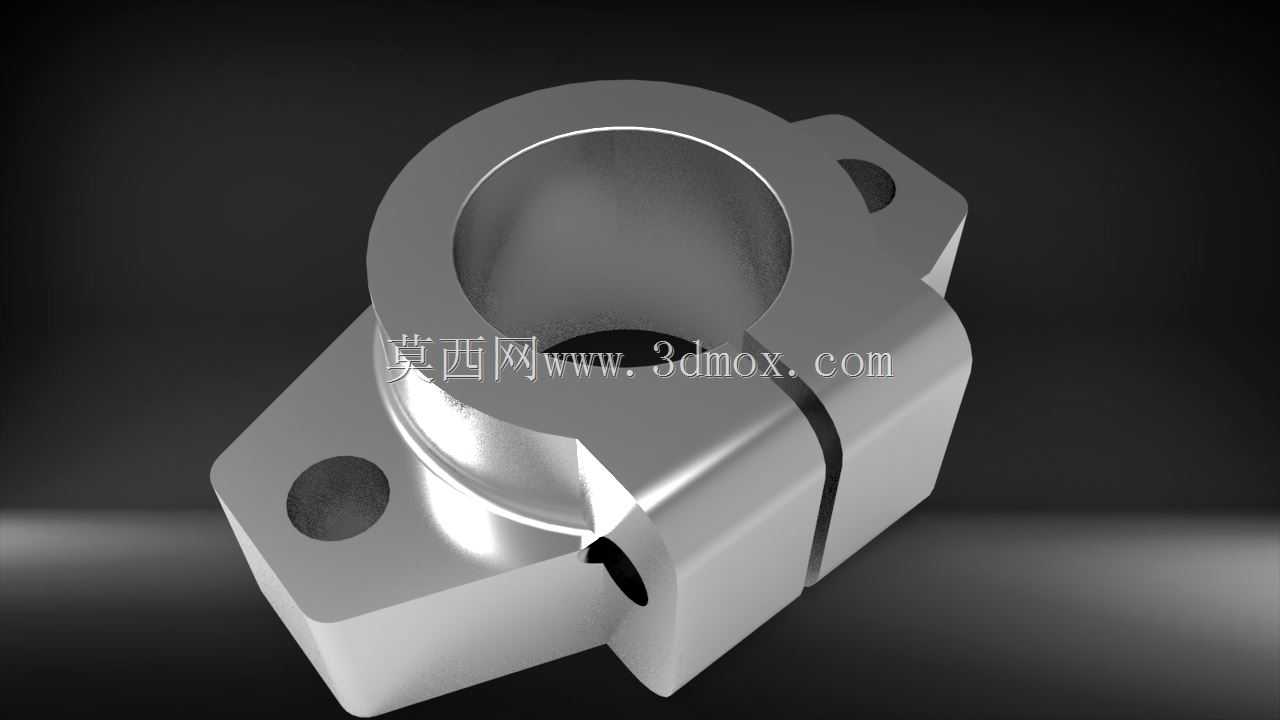

　　整个支座采用分体切缝式结构，支座主体的安装法兰和轴套部分为一体化结构，轴套位置开有一道贯通的锁紧切缝，切缝一侧预留了锁紧螺丝的安装孔位，安装时先将光轴穿入轴套内孔，调整好光轴的轴向位置和同轴度后，拧紧切缝处的锁紧螺丝，就能依靠切缝收缩产生的抱紧力将光轴牢牢固定，这种设计相比传统的开口式支座加独立压盖的结构，零件数量更少，安装时的对中难度更低，不需要额外加工压盖的配合面，能有效减少装配环节的累计误差。安装边界方面，这款支座的法兰部分为菱形结构，两个安装孔分布在法兰的对角位置，安装孔的中心距适配常规的30系列铝型材安装槽间距，也可以直接在钢板安装面上打对应孔位做固定，安装时需要注意，法兰的贴合面需要保证平面度，

　　若安装面存在焊接变形或者铣削加工的台阶差，会导致支座内孔出现偏斜，直接影响光轴的直线度，进而造成直线轴承运行时卡滞、磨损加快的问题；轴套部分的内孔为H7级公差适配，和30mm直径的标准光轴做间隙配合，未锁紧时可以轻松推动光轴调整位置，锁紧后抱紧力足以承受常规直线运动模块的径向负载，日常在做垂直导向轴布置时，需要在支座下方增设轴向挡圈，避免极端情况下锁紧失效导致光轴滑落。在实际选型应用中，这类支座常和LM30UU系列直线轴承配合使用，组成完整的直线导向副，常见于小型模组的滑台导向、分拣设备的推料机构导向、非标检测设备的探针升降导向等场景，设计时需要注意，若导向轴的运行速度超过1m/s，

　　需要在支座和光轴的配合位置预留微量的润滑脂存储间隙，避免长期干摩擦导致内孔和光轴表面拉伤；若应用在有切削液或者粉尘的工况下，需要在轴套的两端加装防尘密封圈，防止杂质进入切缝和内孔配合面，造成锁紧失效或者内孔磨损。从建模细节来看，整个支座的过渡圆角都做了工艺性处理，法兰和轴套衔接的位置采用R角过渡，避免铣削加工时出现应力集中，锁紧切缝的宽度控制在2mm，既保证锁紧时的收缩量足够，又不会因为切缝过宽导致螺丝拧紧时轴套出现过度变形，内孔的表面粗糙度要求达到Ra1.6，保证和光轴配合时的接触面积均匀，不会出现局部点接触的情况。很多刚入行的结构工程师在做这类支座选型时，容易忽略支座的高度尺寸对整体机构高度的影响，这款30mm规格的支座，轴中心到安装底面的高度为固定值，设计安装板时需要提前核算这个高度尺寸，避免出现滑台运行时和安装面干涉的问题，另外两个安装孔的孔径适配M6规格的内六角螺丝，安装时建议加平垫增大接触面积，避免长期受振动影响导致螺丝松动。
