25mm孔径法兰式直线轴承轴支座结构

　　在自动化输送线、点胶设备、小型模组滑台这类需要直线往复运动的机构里，光轴的支撑固定一直是影响导向精度的核心环节，这款25mm规格的法兰式轴支架，就是针对卧式水平安装光轴场景开发的支撑部件。很多做非标设备的工程师在选型时，常会遇到光轴跨距过大出现挠度变形的问题，尤其是在负载滑块沿光轴做高频往复动作时，光轴中部的下挠会直接导致滑块运行卡顿、密封件异常磨损，甚至出现导向精度超差的情况，这种对开式法兰支座的设计，刚好可以在光轴的中段或者端部提供稳定的径向支撑，把光轴的有效支撑跨距控制在合理范围内，从安装端就降低光轴的变形量。

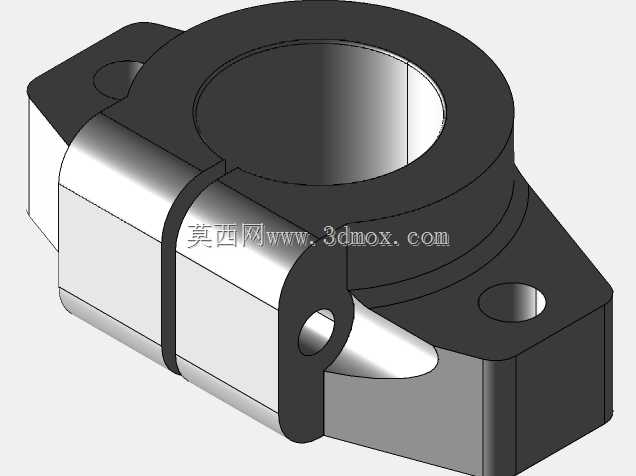

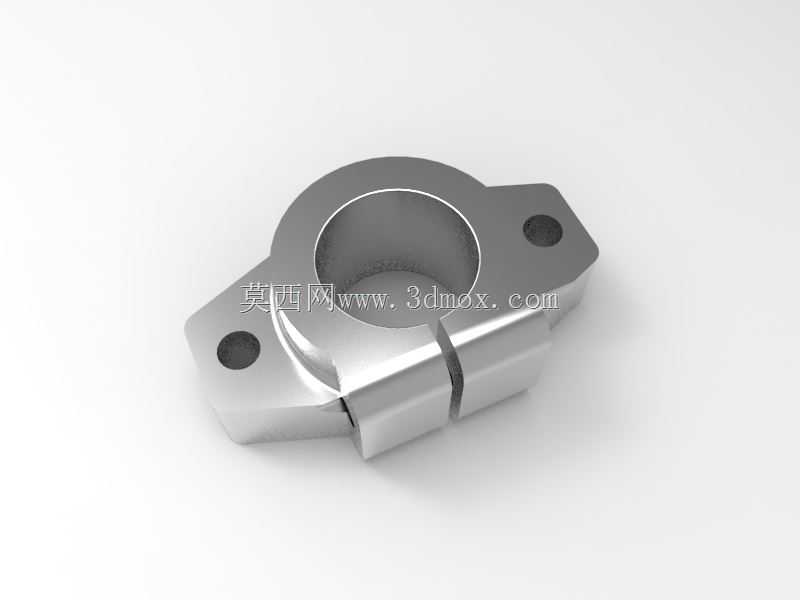

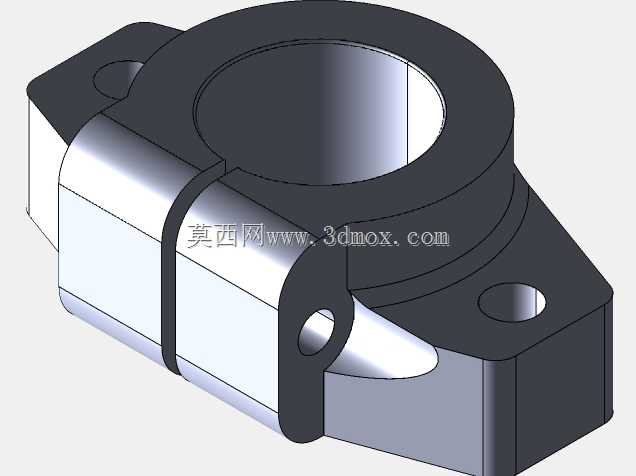

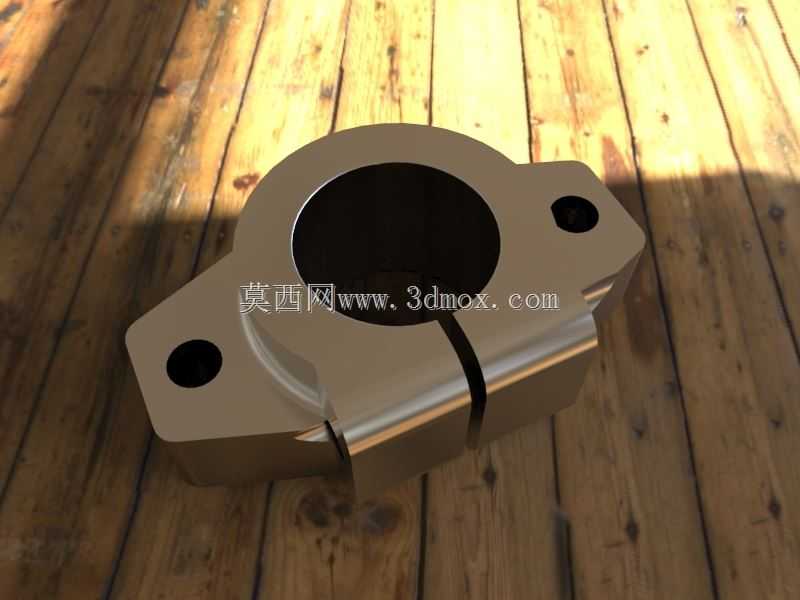

　　从结构设计来看，这款支座采用了对开式夹紧的结构，区别于传统的一体式轴套支座，不需要从光轴的端部穿入安装，可以在光轴的任意位置完成固定，现场装配或者后期维护调整支撑位置的时候，不需要拆解光轴上已经装好的滑块、限位块等部件，只需要松开支座两侧的锁紧螺栓，就可以沿光轴轴向调整支撑位置，调整到位后再拧紧螺栓即可完成夹紧，对设备后期的维护改型非常友好。支座的主体安装法兰采用了菱形双耳的结构，两个安装孔分布在轴孔的两侧对称位置，安装时可以通过两个螺栓直接固定在设备的安装基板或者铝型材台面上，相比圆形四方法兰的支座，这种菱形结构的占用安装空间更小，在安装空间局促的小型模组里，不会和周边的拖链、传感器支架产生干涉。

　　轴孔的夹紧缝隙设计在支座的侧下方位置，锁紧螺栓穿过上下两个夹紧耳，拧紧时可以让轴孔均匀收缩，抱紧穿过的光轴表面，这种夹紧方式不会对光轴表面造成压痕损伤，相比顶丝固定的支座，夹紧力分布更均匀，不会因为设备运行的振动出现支撑位置偏移的问题。轴孔的内径公差按照直线光轴的配合要求设计，和标准25mm直径的镀铬光轴可以实现小间隙配合，安装时光轴可以顺利穿入轴孔，夹紧后没有径向窜动，保证支撑的刚性。

　　从安装边界尺寸来看，这款支座的轴孔中心到安装底面的高度是标准的SHF系列尺寸，和同规格的其他导向轴支座安装尺寸完全互换，设备设计选型时不需要单独调整安装板的开孔位置或者光轴的中心高度，直接替换同规格的其他品牌支座即可。两个安装孔的孔距、孔径都适配常用的内六角圆柱头螺栓，安装时不需要特制的紧固件，普通的标准件就可以完成装配。支座的整体外形做了倒角处理，没有尖锐的棱角，在车间装配作业时不会划伤操作人员的手套或者手部，也不会和周边运动的部件产生刮蹭。

　　在实际应用场景中，这类支座除了用来支撑直线光轴，也可以用来固定导杆、活塞杆等需要径向支撑的圆柱形零件，在一些小型工装夹具的导向机构、检测设备的探针移动模组里，都能看到这类支座的应用。比如在3C产品的组装工位上，用来支撑吸嘴上下移动的导向光轴，就会用到这种小尺寸的法兰支座，因为这类工位的安装空间非常有限，同时对导向的精度要求很高，这种支座的紧凑结构和稳定的夹紧性能刚好匹配使用需求。还有在一些小型的包装设备里，用来引导薄膜走料的导辊轴，也可以用这种支座做端部支撑，安装时可以灵活调整导辊的平行度，保证薄膜走料的时候不会出现跑偏的问题。

　　设计这类支座的三维模型时，需要重点关注夹紧缝隙的宽度、锁紧螺栓的孔位同轴度，还有轴孔和安装底面的平行度，这些尺寸公差会直接影响实际装配后的支撑精度。如果夹紧缝隙设计过窄，螺栓拧紧后轴孔的收缩量不够，就无法抱紧光轴，使用中容易出现打滑移位；如果缝隙过宽，会导致轴孔收缩不均匀，光轴夹紧后出现偏斜，影响直线运动的顺畅度。安装法兰的底面需要设计成平整的贴合面，保证安装时和安装基板完全贴合，不会因为贴合面有凹凸导致支座安装后出现倾斜，进而导致光轴的平行度超差。另外，两个安装孔的位置需要和轴孔中心对称，避免安装螺栓拧紧后支座出现侧向的应力，导致轴孔变形。

　　很多新手工程师在做直线导向机构设计时，往往只关注直线轴承和光轴的选型，忽略了支撑座的刚性和安装精度，最后做出来的设备运行时抖动大，精度达不到设计要求，其实支撑座作为光轴的安装基准，它的结构刚性和安装精度直接决定了整个直线导向系统的性能。这款法兰式轴支架的结构经过了大量实际设备的验证，在常规的轻负载直线运动场景下，完全可以满足使用的精度和寿命要求，而且结构简单，加工成本低，装配维护方便，是小型自动化设备里非常常用的一类机械零部件。在建模的时候，需要把各个安装尺寸、配合尺寸都按照实际的加工公差要求做准确，这样导出的工程图才能直接用于生产加工，不需要后期再反复调整尺寸，也能保证加工出来的零件和其他标准件可以顺利装配，不会出现干涉或者装不上的问题。
