SHF20型法兰式直线轴承支撑固定座

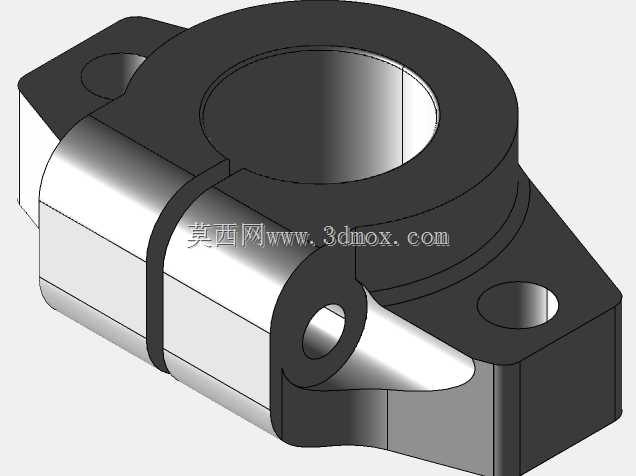

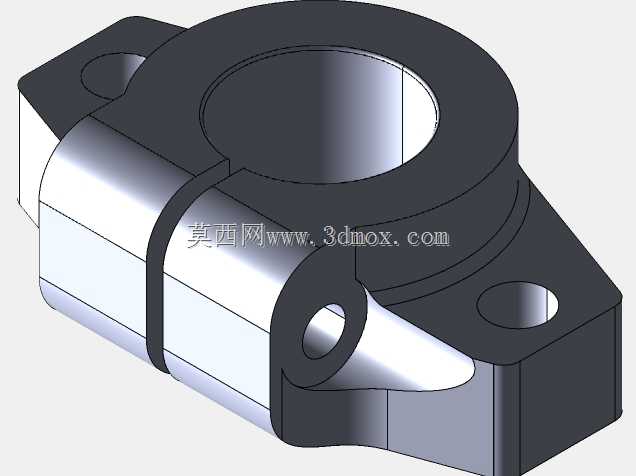

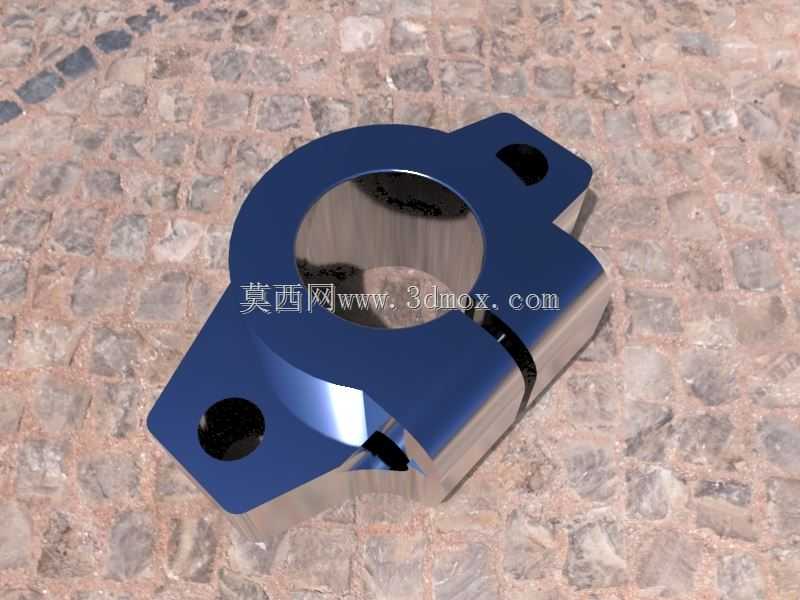

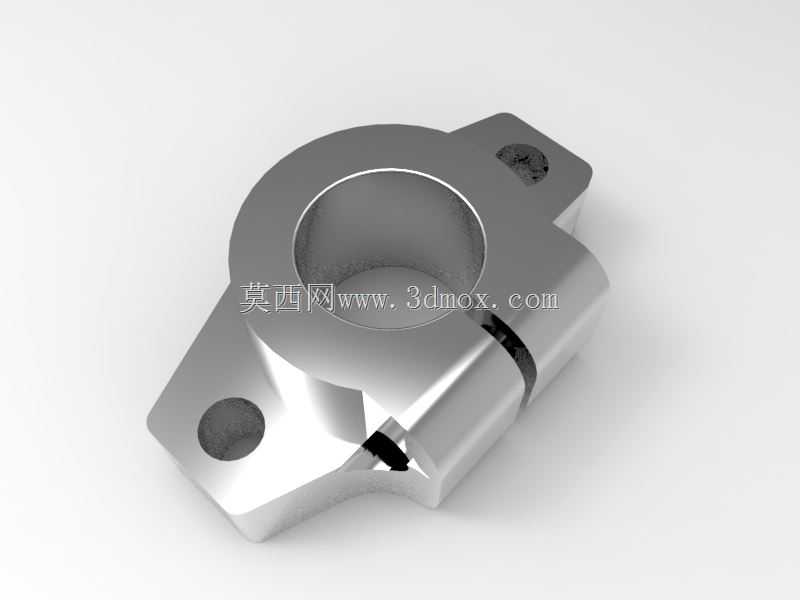

　　在各类线性传动机构的搭建过程中，光轴的径向固定与支撑精度直接决定了整套导向系统的运行稳定性，这类对开式法兰型直线轴承支架，就是专门针对直径20mm规格直线光轴配套设计的支撑固定元件，广泛应用在非标自动化生产线的滑移工位、小型检测设备的进给模组、3D打印设备的运动轴系、包装机械的推料导向单元等需要精准直线导向的场景中。不同于常规的一体式轴承座，这款支撑座采用对开夹紧式结构，主体安装基座为带两个对称安装耳的菱形法兰构型，中心开设适配直线轴承外径的安装通孔，孔侧设计有贯通的夹紧开槽，当光轴穿入配套的直线轴承后，锁紧开槽处的紧固件即可实现轴承外圈的无间隙抱紧，既可以避免轴承在往复运动过程中出现外圈窜动，

　　也能在后期维护时快速拆卸更换轴承或调整光轴的轴向位置，无需完全拆解整套轴系结构。从安装边界来看，两个安装耳上的通孔为沉头设计，可适配对应规格的内六角圆柱头螺钉，安装时直接将法兰面贴合设备的安装基板，穿入螺钉锁紧即可完成固定，法兰基准面的平面度公差控制在合理范围内，能保证安装后轴承孔的轴线与安装面保持垂直，避免光轴安装后出现偏载，加剧直线轴承内部滚珠的磨损。设计这类支撑座时，首先要匹配对应直线轴承的外径公差，中心安装孔采用H7级公差配合，保证轴承装入后不会出现过松晃荡或过紧压损轴承外圈的问题；夹紧开槽的宽度需要兼顾锁紧力与结构强度，槽宽过窄会导致锁紧行程不足，无法完全抱紧轴承外圈，槽宽过宽则会削弱基座的结构刚性，

　　在承受径向载荷时出现基座变形，影响导向精度。两个安装孔的中心距需要结合常用的安装基板孔位规范设计，保证用户在搭建设备时无需额外加工定制孔位，直接采用标准孔距即可完成安装，降低现场装配的加工成本。在实际设备运行中，这类支撑座主要承受光轴传递的径向载荷，因此基座的构型设计在保证安装空间足够的前提下，尽量去除了非承载区域的多余材料，既控制了零件自身重量，也避免了结构冗余导致的安装空间占用过大。不同于立式轴承座需要占用较大的垂直安装空间，这种菱形法兰结构可以直接固定在设备的立板或水平台面上，适配水平轴、垂直轴等不同安装方向的轴系支撑需求，比如在垂直布置的光轴导向结构中，采用这种法兰式支撑座可以在轴的上下端分别固定，为光轴提供稳定的两端支撑，

　　保证垂直运动的滑台不会出现径向偏摆。在选型搭配时，需要注意支撑座的中心高尺寸与配套的滑台、驱动元件的安装尺寸匹配，避免出现轴系中心与驱动中心不同心的问题，导致运动过程中出现卡滞或额外的径向载荷。这类支撑座的夹紧结构设计，也允许用户在装配时微调光轴的同轴度，当多段支撑座共同支撑长光轴时，可以通过轻微松开夹紧螺钉调整光轴的直线度，调整完成后再锁紧所有紧固件，降低长轴系的装配难度。从结构细节来看，中心孔的端口处设计有微小的倒角，既方便直线轴承的压入装配，也能去除加工毛刺，避免装配时毛刺刮伤轴承外圈的表面，影响配合精度；安装耳的转角处采用圆弧过渡，避免应力集中导致安装锁紧时出现转角处开裂的问题，尤其是在采用铝合金材质加工时，圆弧过渡的结构能大幅提升零件的抗疲劳强度。在一些需要频繁调整轴系位置的调试工位，这种对开式结构的优势更为明显，不需要将轴上的所有滑台、连接件全部拆除，只需松开夹紧螺钉即可调整支撑座在光轴上的位置，调整到合适位置后重新锁紧即可，大幅缩短设备调试的时间成本。
