13mm开口夹紧式直线光轴固定支座

　　这类开口式轴支座在自动化输送线、点胶设备、小型检测工装的直线导向模组里应用极广，核心作用是为直径13mm的直线光轴提供刚性固定支撑，避免光轴跨距过大出现挠曲变形，影响直线轴承的滑动顺畅度与重复定位精度。和传统的顶丝式固定支座不同，这款支座采用单侧开口的夹紧结构，安装时不需要从光轴端部穿入，可直接在光轴的任意轴向位置卡入后锁紧，对于后期改造、调整光轴支撑点位的场景十分友好，不用拆解整条导向轴上已装配的滑台、执行元件，能大幅减少设备调试、维护的拆装工作量。

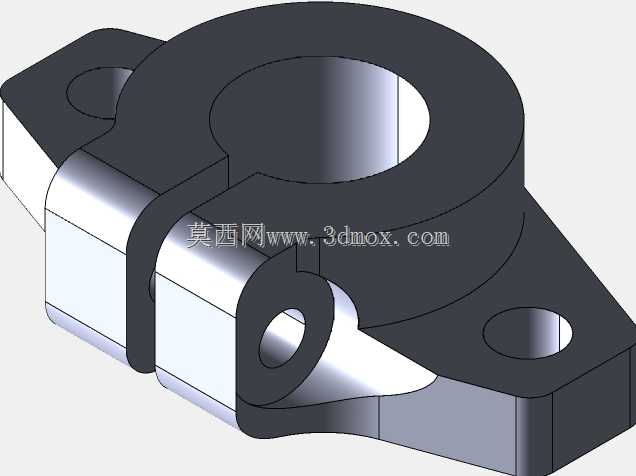

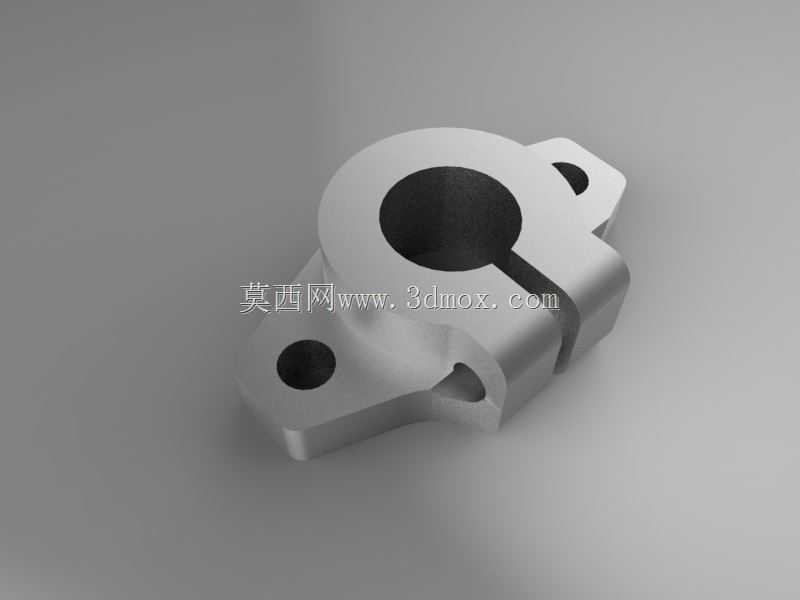

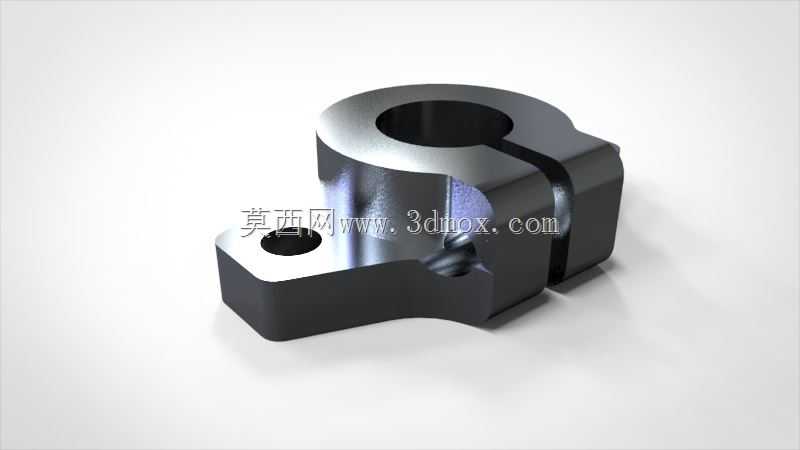

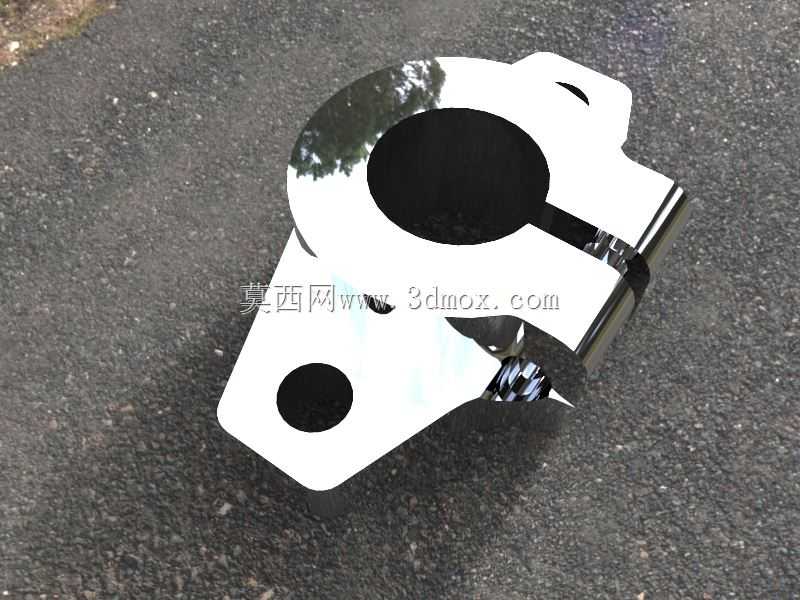

　　从结构设计来看，支座主体采用一体化铣削成型的结构，底部的安装法兰面设置了两个沉头安装孔，可通过内六角螺栓直接固定在设备安装基板、铝型材工作面或者工装台板上，沉孔设计能让螺栓头完全沉入法兰面内，不会突出安装面造成干涉，也能避免螺栓头剐蹭周边运动部件。支座的轴孔与安装法兰面设置了垂直的定位基准，加工时严格控制轴孔轴线与安装底面的垂直度公差，能保证光轴安装后与安装面的平行度，避免直线轴承在滑动过程中出现卡滞、偏磨的问题。开口槽的位置设置在轴孔侧方，槽宽经过精确计算，锁紧螺栓拧紧时，开口处产生的弹性变形能均匀抱紧光轴外圆，不会出现局部应力集中压伤光轴表面的情况，同时能提供足够的锁紧力，承受滑台往复运动带来的冲击载荷，不会出现光轴移位、偏转的问题。

　　在安装边界方面，这款支座的整体轮廓紧凑，法兰面的安装孔距适配常用的20系列、30系列铝型材的槽间距，不需要额外制作过渡连接板就能直接安装。轴孔中心到安装底面的高度经过标准化设计，和同规格的卧式轴支座、立式导向轴支座的中心高保持一致，在多支撑点的长光轴布置场景中，可直接替换同规格的其他类型支座，不需要重新调整滑台、执行元件的安装高度，能降低设计选型的适配成本。支座的边角处都做了小倒角处理，没有尖锐的毛刺棱角，装配时不会划伤操作人员，也不会刮伤光轴、电缆等周边部件。

　　实际选型应用中，这类支座常和LM13UU直线轴承、配套的导向光轴搭配使用，组成轻量化的直线导向单元，用在负载不大、行程中等的自动化工位上，比如小型分拣机构的推料导向、标签剥离机构的送料导向、视觉检测设备的镜头升降导向等场景。相比带内置轴承的箱式滑块支座，这款纯固定支撑的支座结构更简单，成本更低，适合布置在光轴的非滑动段作为辅助支撑，当光轴的支撑跨距超过400mm时，每隔300mm左右增设一个该类支座，就能有效提升光轴的整体刚性，减少光轴在高速往复运动中的振动，提升整套导向机构的运行稳定性。设计建模时，重点还原了开口槽的间隙尺寸、安装沉孔的深度与孔径、轴孔的公差配合，以及锁紧螺纹孔的位置与深度，能直接用于虚拟装配验证，检查安装时是否会和周边的型材、紧固件、运动部件出现干涉，也可直接导出工程图用于加工生产，建模时对夹紧变形的让位空间做了细节处理，能真实反映零件装配后的实际状态，避免设计阶段出现结构干涉、锁紧行程不足的问题。
