12mm法兰式直线轴承轴支座结构设计

　　在自动化输送线、点胶设备、小型移栽模组这类需要直线往复运动的工况里，光轴的支撑固定件直接决定了导向系统的运行稳定性，这款法兰式轴支座就是针对12mm直径直线光轴开发的支撑固定部件，区别于常规的立式轴支座，切边法兰的安装形式能在紧凑安装空间里完成锁紧固定，不需要预留侧面锁紧的操作空间，很适合排布在设备台板的边缘位置，或是多轴并排排布的窄间距工位上。从实际使用场景来看，这类轴支座常成对搭配使用，分别布置在光轴的两端，为直线轴承提供稳定的安装基准，部分需要中间支撑的长行程光轴，也会选用同规格支座在光轴中段做辅助支撑，避免长光轴在滑块负载运行时出现挠曲变形，影响运动精度。

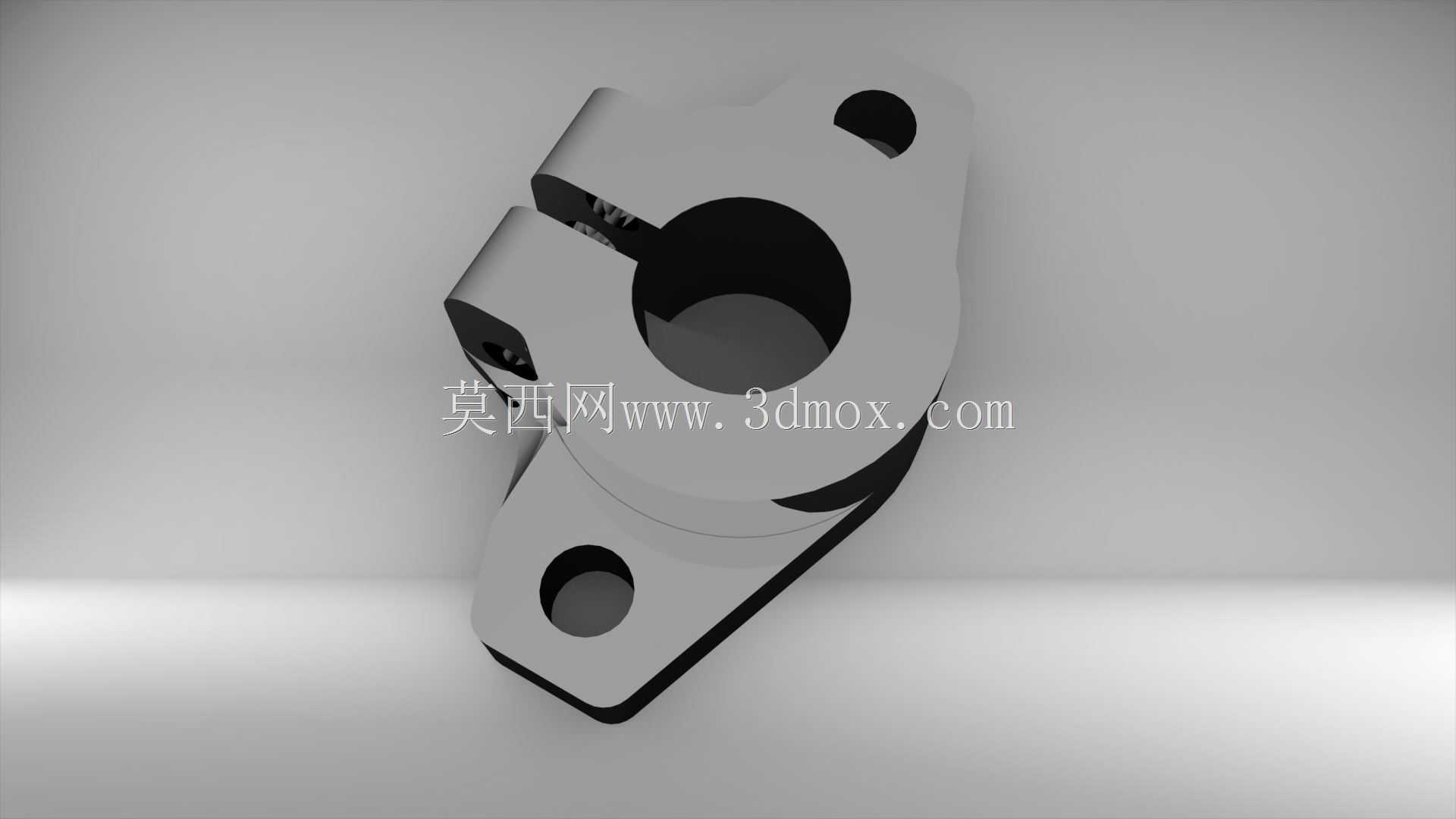

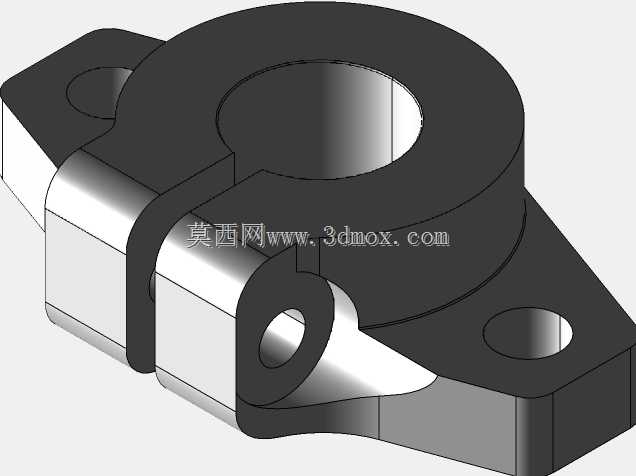

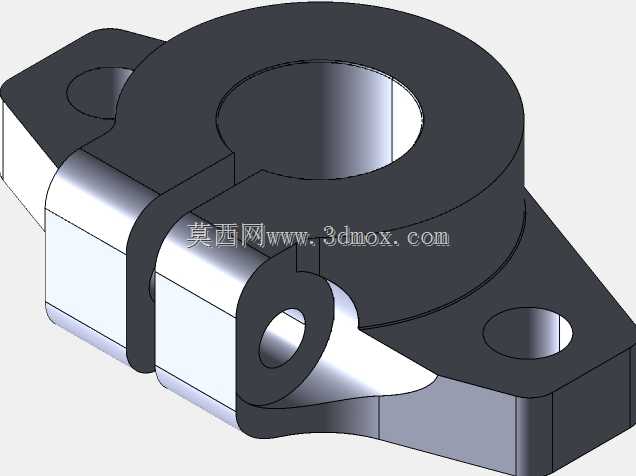

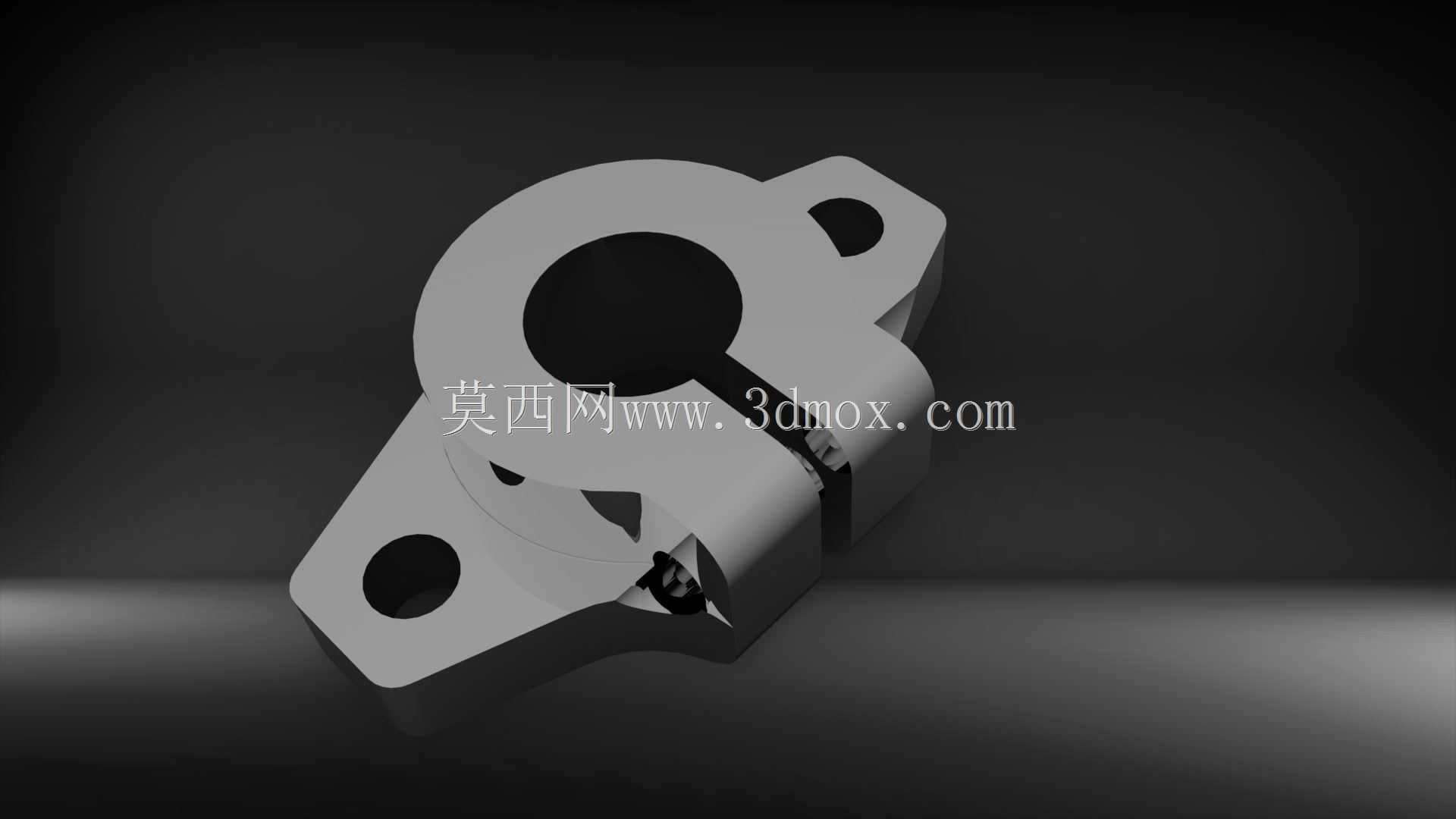

　　产品的功能设计完全围绕光轴锁紧与安装可靠性展开，支座主体采用一体式切边法兰结构，法兰端设置两个对称的安装通孔，可直接通过内六角螺栓固定在设备安装基板上，安装孔的位置公差经过匹配设计，能保证支座安装后内孔轴线与安装面的垂直度要求，避免光轴装夹后出现偏斜，导致直线轴承运行卡顿、磨损加剧的问题。支座的内孔与光轴采用间隙配合设计，孔壁的加工粗糙度控制在合理区间，既不会因为间隙过大导致光轴装夹后出现晃量，也不会因为间隙过小造成光轴装入困难，支座侧面开有贯通的锁紧槽，搭配锁紧螺栓使用时，拧紧螺栓即可让锁紧槽产生弹性形变，将穿入内孔的光轴牢牢抱紧，这种抱紧式固定不会对光轴表面造成压伤，后期调整光轴轴向位置时也只需要松开锁紧螺栓即可操作，不需要完全拆卸支座，设备调试维护的效率更高。

　　从设计思路层面来说，这款支座在建模时优先考虑了加工工艺性与安装兼容性，主体的外形轮廓没有复杂的曲面结构，常规的铣削、钻削工序即可完成加工，不需要特殊的工装夹具，适合批量生产。法兰端的切边设计不是随意做的造型处理，而是为了压缩支座的整体安装宽度，对比圆形法兰的同规格支座，切边结构能让两个相邻支座的安装间距缩小近三分之一，在多轴并列的导向机构里，能有效节省设备的横向安装空间。锁紧槽的宽度与深度经过受力校核，既能保证拧紧螺栓时产生足够的抱紧力，不会因为光轴负载受力出现支座与光轴的相对滑移，也不会因为槽口过深导致支座整体结构强度不足，在长期受振动的工况下出现开裂问题。

　　关于安装边界与尺寸适配，这款支座适配的光轴直径为12mm，法兰端的两个安装孔中心距经过标准化匹配，可兼容市面上多数常规的光轴安装孔位，不需要额外对安装基板做非标改孔。支座的整体高度经过优化，安装后光轴中心到安装面的距离符合通用直线导向机构的设计规范，搭配同规格的直线轴承滑块使用时，滑块的安装面高度能和多数常规气动滑台、电动模组的负载安装面齐平，不需要额外加调整垫片来补偿高度差。支座的内孔轴向长度经过合理设计，足够的轴向接触长度能保证光轴装夹后的接触面积，避免局部应力集中，即使在滑块带偏载运行的工况下，支座也能为光轴提供足够的支撑刚度，不会因为接触长度不足导致光轴在支座位置出现应力变形。

　　在实际选型使用时，需要注意安装面的平面度要求，如果安装基板表面存在明显的凹凸不平，强行拧紧法兰安装螺栓会导致支座本体出现形变，进而导致内孔圆度超差，抱紧光轴后会出现光轴轴线偏斜的问题，直接影响直线轴承的运行顺畅度。另外锁紧螺栓的拧紧力矩需要控制在合理范围，力矩过大会导致锁紧槽过度形变，内孔出现不规则缩径，光轴被抱紧后会产生内应力，长期运行容易出现光轴变形；力矩过小则会导致抱紧力不足，设备运行过程中光轴可能出现轴向窜动，影响重复定位精度。这款支座的材质适配范围较广，根据不同的使用工况可以选择铝合金材质做阳极氧化处理，满足轻量化、防锈的使用需求，也可以选择45号钢做发黑处理，满足重载、高振动工况下的强度要求，不同材质的支座安装尺寸完全一致，替换时不需要更改安装孔位，能很好的适配不同成本预算、不同负载等级的设备设计需求。
