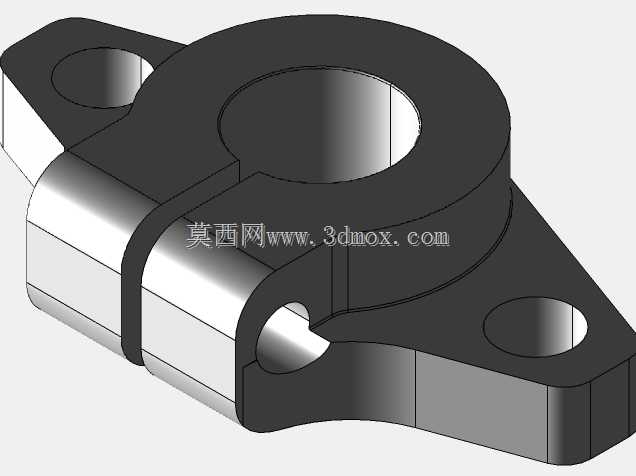

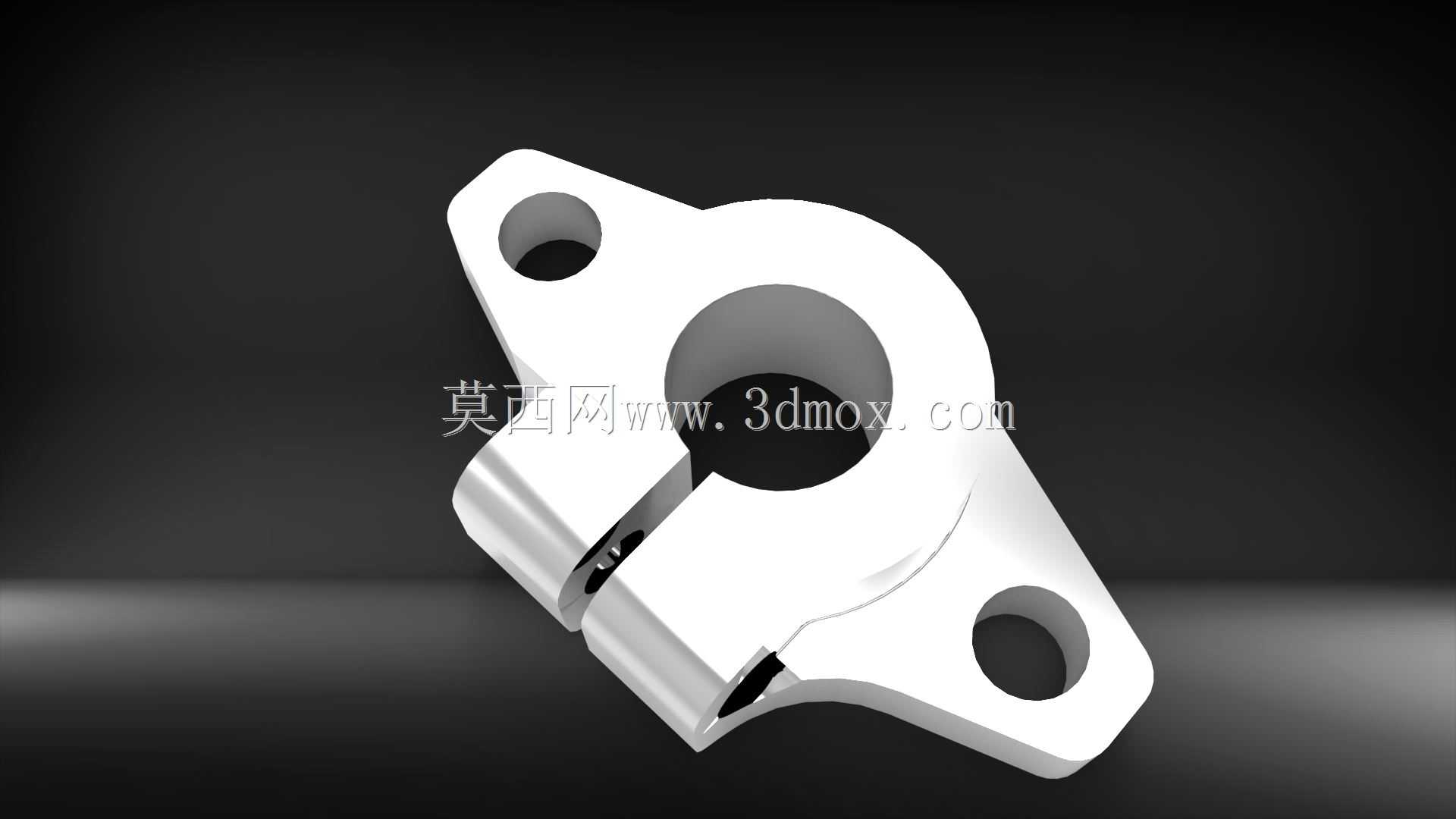

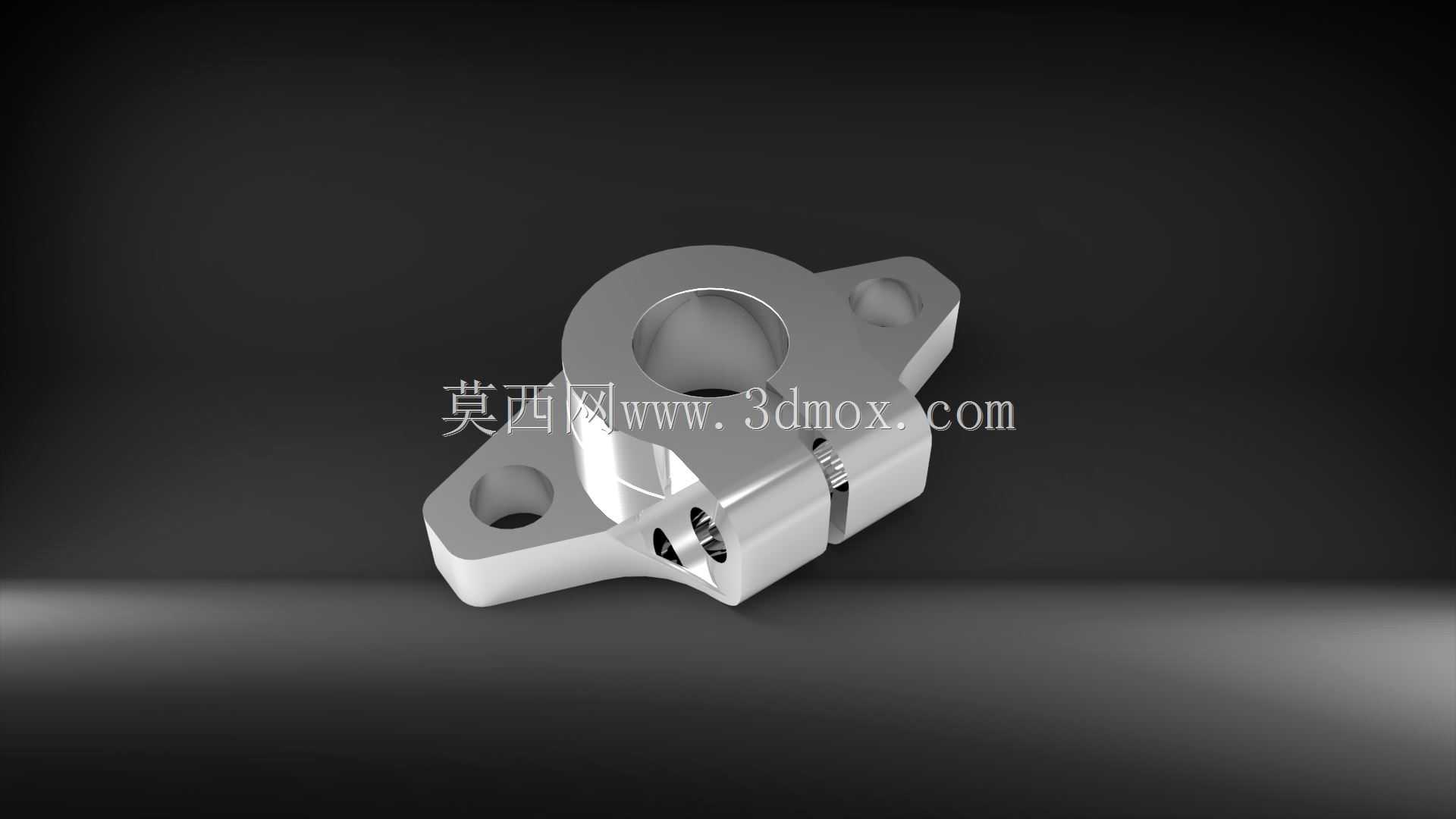

10mm孔径对夹式直线轴承轴支座

　　做非标自动化设备做了快八年，光光轴导向机构的支撑座选型、改图就做过不下百套，这次做的这款SHF10规格的对夹式直线轴承轴支架，是针对10mm直径光轴做水平或垂直导向支撑的常用结构件，在3C电子组装线、小型包装设备送料机构、检测设备位移滑台这类对安装空间要求紧凑的场景里用得非常多。很多刚入行的结构工程师容易把这类支座和普通圆法兰直线轴承座搞混，其实二者的安装逻辑和适用场景差得挺多：普通圆法兰轴承座是靠端面法兰一圈螺丝锁在安装板外侧，轴承整体突出安装面，需要预留的轴向空间更大，而这种菱形切边的对夹式支座，是靠两个带安装孔的翼边直接锁在安装基板平面上，轴承安装孔的轴线和安装面平行，整体突出安装面的高度更低，在设备内部空间局促、光轴需要贴近安装板布置的场合，能省下不少垂直方向的安装空间。

　　从结构功能上看，这款支座的核心作用是给配套的直线轴承提供刚性安装基准，同时约束光轴的径向窜动，保证光轴上的滑动负载能沿着轴线方向做平稳的直线运动。支座主体采用中间对开剖分的夹紧结构，侧面预留了锁紧螺丝孔，安装直线轴承的时候，先把轴承嵌入中间的安装孔位，再锁紧侧面的夹紧螺丝，就能靠剖分面的抱紧力把轴承外圈牢牢固定，不会因为光轴往复运动的惯性出现轴承外圈跟转、轴向窜动的问题，相比过盈压装的轴承座，这种结构后期更换轴承的时候不需要用拉马硬撬，松开夹紧螺丝就能取出轴承，维护起来方便很多，在需要定期更换易损件的量产设备上，这种设计能减少不少售后维护的工时。

　　设计的时候首先要卡准几个核心尺寸边界：首先是轴承安装孔的内径公差，因为要适配标准10mm内径的直线轴承，轴承外圈的标准外径是19mm，所以安装孔的公差要选H7级，既不能太松导致轴承装上去有旷量，影响导向精度，也不能太紧导致压装的时候把轴承外圈挤变形，卡住内部的钢珠保持架。然后是两个安装翼的孔位，这款支座的两个安装孔中心距是33mm，采用M5的内六角螺丝安装，安装孔做了沉头设计，螺丝锁进去之后头部不会突出支座表面，避免和光轴上的滑动座产生运动干涉。支座的总高度从安装底面到轴承孔中心的高度是18mm，这个中心高尺寸是选型的时候最容易踩坑的点，很多人做双光轴平行导向的时候，两个支座的中心高如果差了0.1mm以上，光轴装上去就会出现别劲的情况，滑动座推起来阻力大，跑不了多久就会出现轴承磨损、光轴拉花的问题，所以建模的时候这个中心高的尺寸公差要控制在±0.02mm以内，安装面的平面度也要做到0.01mm，避免锁螺丝之后支座出现倾斜。

　　实际应用的时候，这种支座一般是成对使用，分别支撑在光轴的两端，如果光轴的长度超过500mm，中间还要根据负载情况增加1-2个浮动支撑，避免光轴因为自重出现下挠，影响高速运动时候的稳定性。比如在做小型点胶机的Z轴升降导向的时候，用两个这种支座固定10mm光轴，搭配直线轴承和滑动板，整体结构比用线性导轨成本低不少，而且对安装面的加工要求也更低，适合对成本敏感、负载不大的垂直升降场景。还有在一些皮带输送线的挡料机构上，挡料板需要沿着光轴做前后调整，用这种支座固定光轴，调整的时候只需要松开滑动座的锁紧螺丝就能移动挡料位置，调整完锁紧就能固定，操作起来非常方便。

　　建模的时候还要注意几个细节结构：两个安装翼和主体连接的位置做了R2的过渡圆角，避免应力集中，因为设备运行的时候如果有振动，直角连接的位置很容易出现应力断裂，加了过渡圆角之后能大幅提升结构的抗疲劳强度。剖分面的位置留了0.2mm的夹紧间隙，这样锁侧面螺丝的时候，剖分面能产生足够的弹性变形抱紧轴承外圈，不会因为间隙太大锁不紧，也不会因为间隙太小导致螺丝锁到底了还没抱紧轴承。轴承孔的两端做了0.5mm的C角倒角，安装轴承的时候能起到导向作用，避免硬敲把轴承外圈的端面碰伤。另外支座的所有外露棱边都做了0.3mm的倒钝处理，不会有锋利的毛边，装配的时候不会划伤操作工人的手，也不会刮破设备内部的走线。

　　很多人做这类支撑件的时候容易忽略材质和表面处理的选择，一般常规工况下用6061铝合金做硬质阳极氧化处理就足够，重量轻、不生锈，而且表面硬度够，耐磨性能好；如果是在有切削液、腐蚀性气体的车间环境里用，就需要换成304不锈钢材质，表面做钝化处理，避免长时间使用出现锈蚀，影响轴承的安装精度。如果是重载场景，比如光轴上的负载超过5kg，运动速度超过0.5m/s，就需要把材质换成45号钢做发黑处理，提升整体的结构刚性，避免高速运动的时候支座出现共振，影响设备的运行稳定性。
