SH20型20mm立式直线轴承支撑固定座

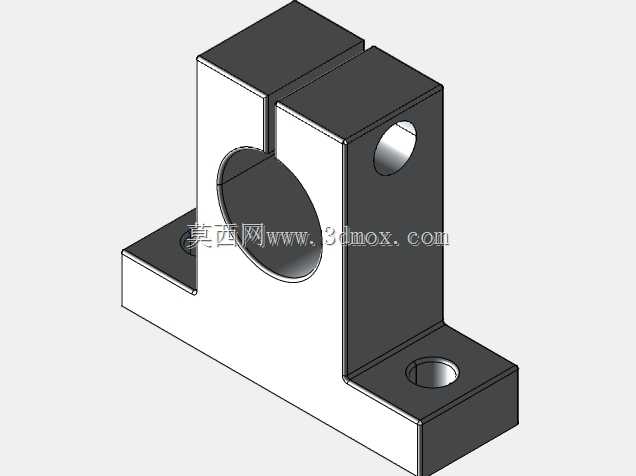

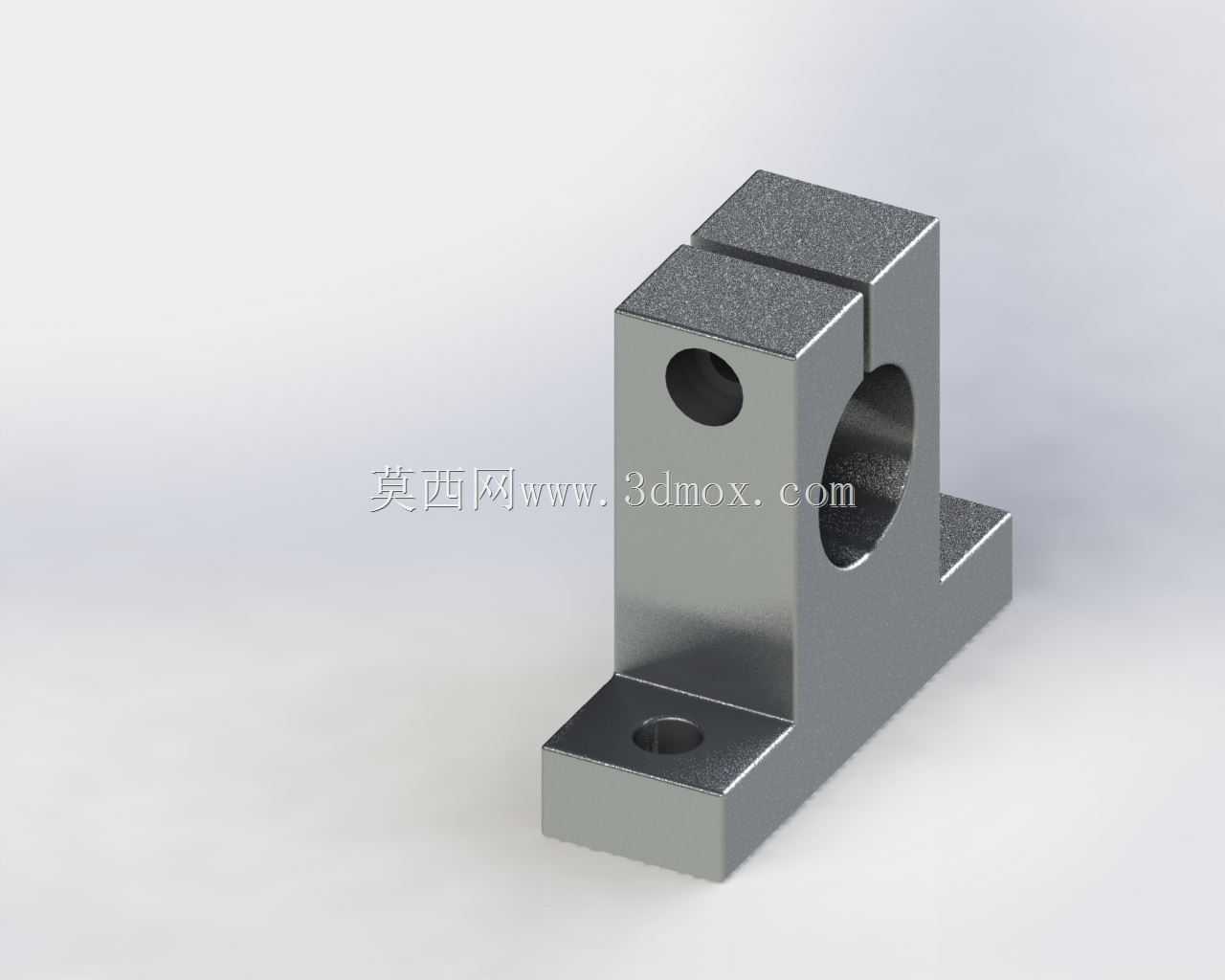

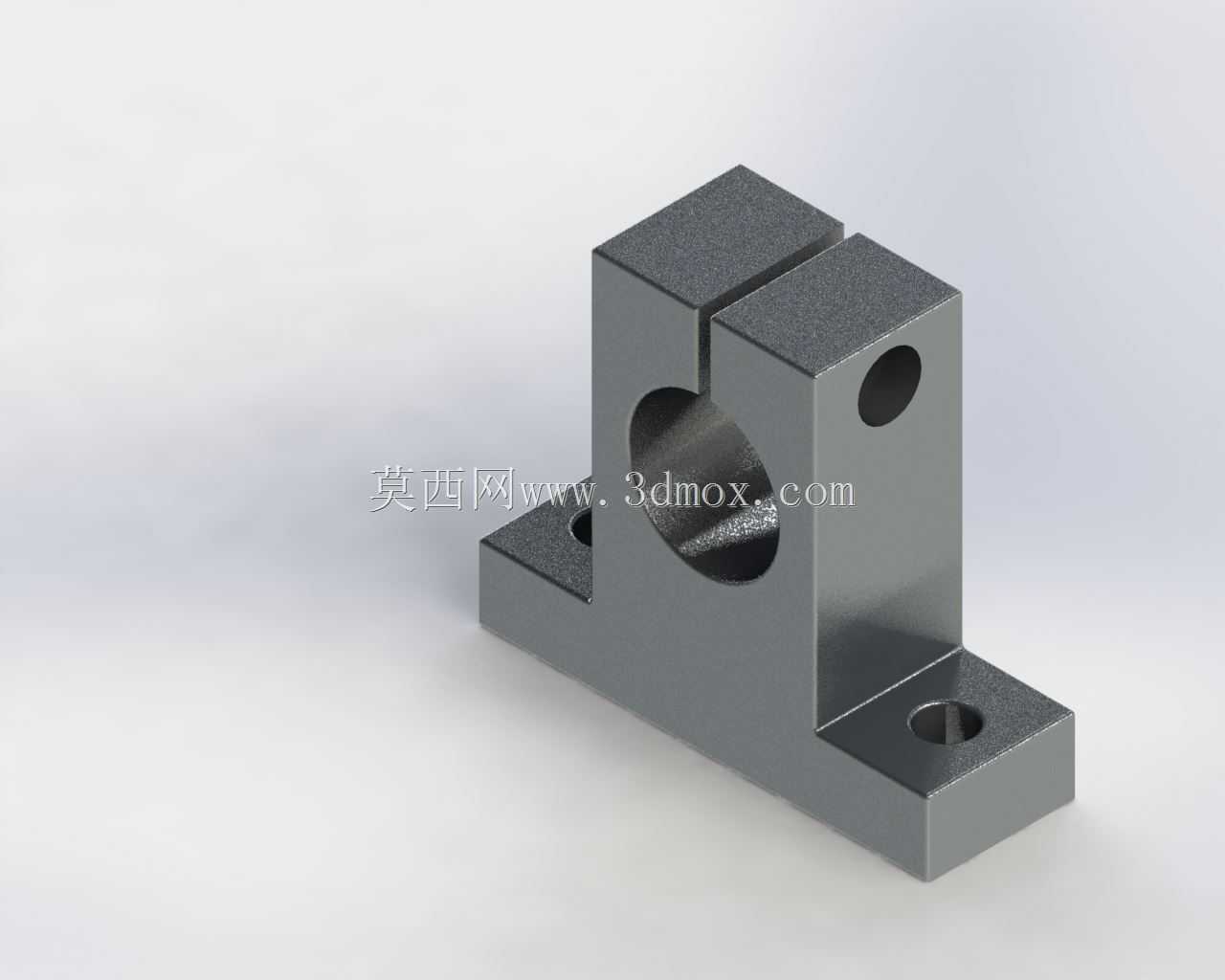

　　在自动化输送线、点胶设备、小型检测工装这类需要直线往复运动的设备里，光轴传动的支撑固定一直是影响运行精度的核心细节，这款SH20规格的支撑座，就是专门适配20mm直径线性轴承的立式安装支座，用来给穿装在轴承内的光轴提供稳定的径向支撑，避免光轴长行程运行时出现挠度变形、运行卡顿的问题。从结构设计来看，这款支座采用整体式立式布局，底部是带两个安装沉孔的法兰安装面，安装时可以直接通过内六角螺栓固定在设备的安装基板或者铝型材台面上，沉孔设计能够让螺栓头完全沉入座体内部，不会突出安装面干涉其他部件的排布，两个安装孔的孔距经过标准化匹配，和市面常规20规格轴支座的安装尺寸完全兼容，选型替换时不需要重新加工安装孔位，能大幅降低设备改造成本。

　　座体上部采用开口夹紧式结构，中间的镗孔用来压装标准20mm内径的线性轴承，开口处设置了锁紧螺纹孔，当轴承压入座体镗孔后，拧紧锁紧螺钉就能让开口处产生微量形变，把轴承外圈牢牢抱紧，既可以避免轴承在往复运行过程中出现外圈跟转、轴向窜动的问题，也能在轴承磨损需要更换时，松开螺钉就能轻松取出轴承，不需要借助拉马等专用拆卸工具，日常维护的便利性很高。从安装边界来看，座体的总高度控制在适配常规光轴安装中心高的范围，安装后光轴的中心高度和同系列其他规格支座保持统一，在多轴并行排布的传动结构里，不需要额外调整轴系的高度差就能保证传动平面的平行度；侧面的锁紧孔位置避开了底部安装螺栓的操作空间，不管是组装时锁紧轴承，还是后期维护调整，

　　都不会出现工具干涉的情况。在实际应用场景中，这类支撑座常成对使用，分别布置在光轴行程的两端，给光轴提供两端固定支撑，也可以根据光轴的长度，在中间位置增加支座作为辅助支撑，大幅降低长光轴的自重挠度，保证轴上搭载的滑座在全行程内的运行平直度，比如在小型非标自动化设备的 pick-and-place 机构里，滑座沿着光轴做往复取放动作，支座的刚性直接影响取料位置的重复精度，如果支座刚性不足，长时间运行后出现座体变形或者安装松动，就会导致取料位置偏移，直接影响设备的运行良率。这款支座的结构设计充分考虑了加工工艺性，整体采用方块式构型，除了镗孔、安装孔和开口槽之外没有多余的复杂曲面，不管是采用金属切削加工还是型材裁切加工都能快速成型，

　　加工时的装夹定位也很方便，能够有效控制加工成本，同时方块式的外形也方便在设备布局时做位置调整，相邻排布多个支座时不会出现外形干涉，能够紧凑排布多根平行光轴，节省设备的整体安装空间。在选型匹配时，需要注意这款支座适配的是标准外径的20mm线性轴承，压装轴承前需要清理镗孔内的加工毛刺，避免硬杂质硌伤轴承外圈影响轴承的预紧精度，安装底部固定螺栓时要采用对角拧紧的方式，避免座体安装时出现倾斜，导致光轴穿装后出现别劲的问题，锁紧上部开口的夹紧螺钉时，扭矩要控制在合理范围，既要保证足够的抱紧力防止轴承外圈转动，也不能扭矩过大导致镗孔出现过度形变，挤压轴承钢珠的运行游隙，造成轴承运行阻力变大、提前磨损的问题。
