8mm孔径法兰型直线轴承轴支座结构

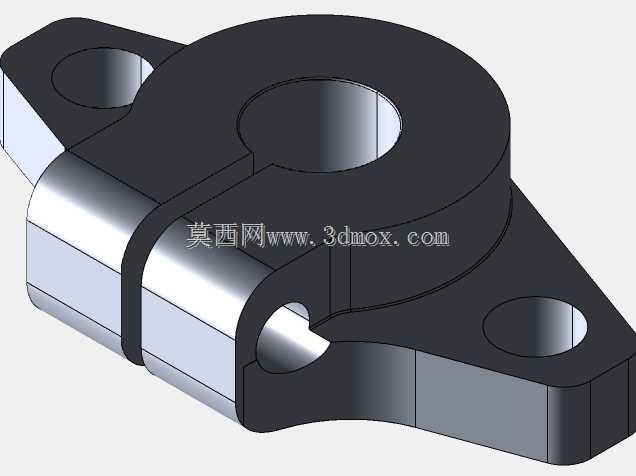

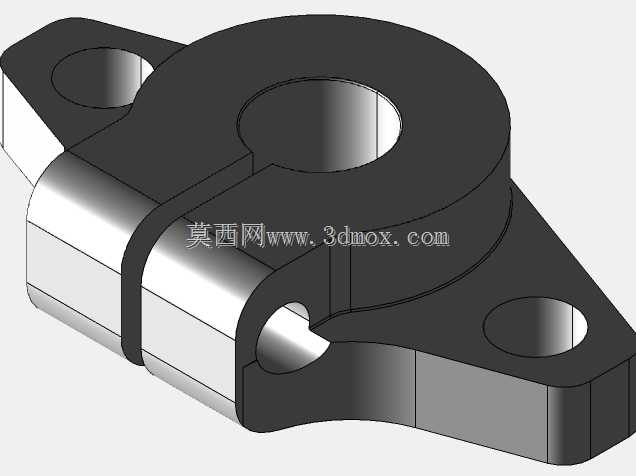

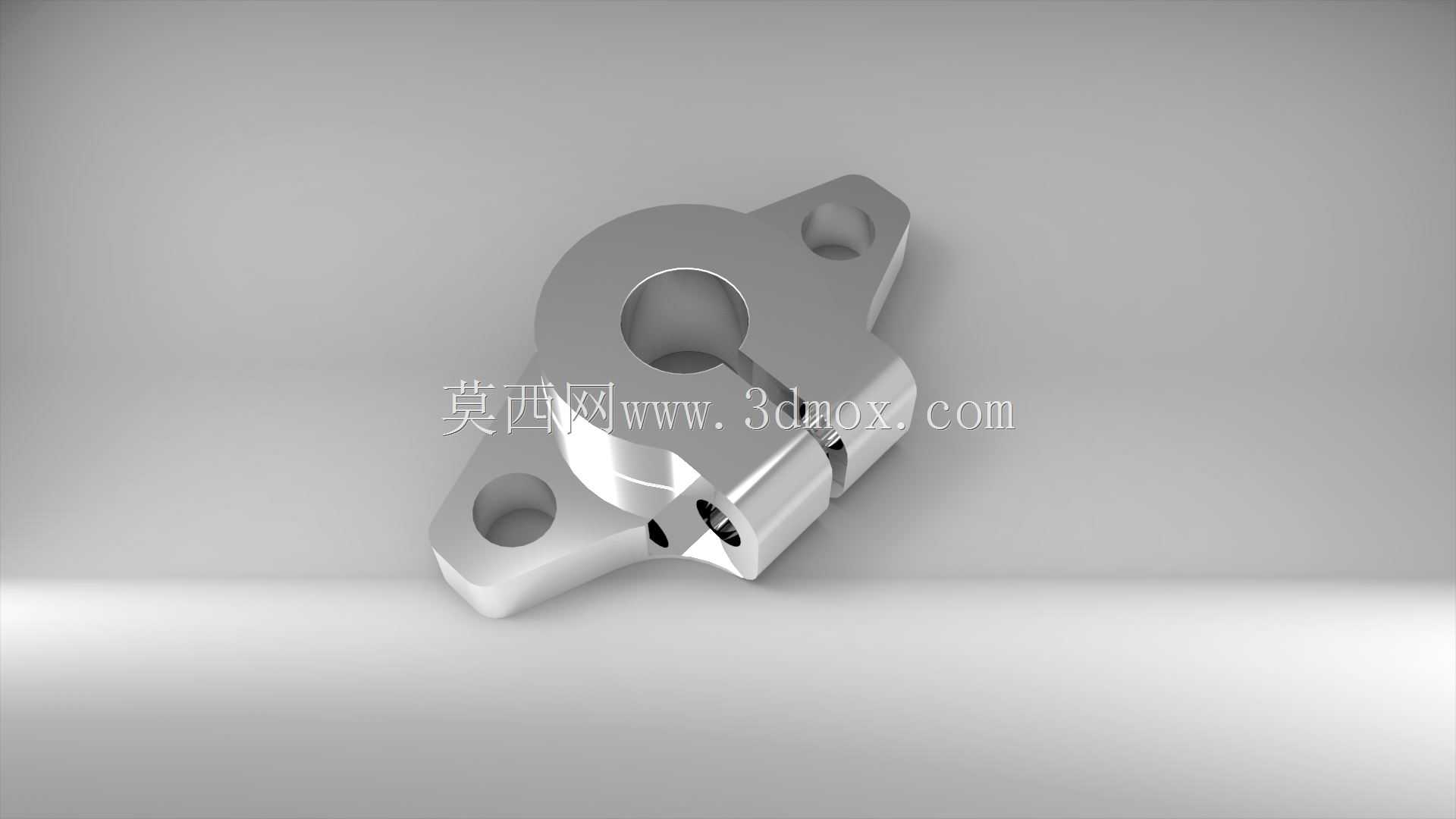

　　在做轻载直线传动模组的选型配套时，这类小规格法兰式轴支座的使用频率非常高，尤其是在3C检测设备、小型点胶工位、桌面级移栽机构这类对安装空间有严格限制的场景里，SHF8规格的支座刚好适配8mm直径的光轴导向，能在极小的安装区域内完成轴承的固定与支撑，不需要额外加工复杂的安装沉台，大幅降低安装板的加工难度。从结构设计来看，这款支座采用了分体式夹紧的结构逻辑，主体承托部分做了和直线轴承外径匹配的圆弧卡槽，侧面预留了锁紧开槽，当配套的锁紧螺丝拧紧时，开槽位置产生的弹性形变会均匀抱紧轴承外圈，既可以避免轴承在往复运动过程中出现外圈跟转、轴向窜动的问题，也不会因为夹紧力过大导致轴承内圈变形，影响光轴的滑动顺畅度。

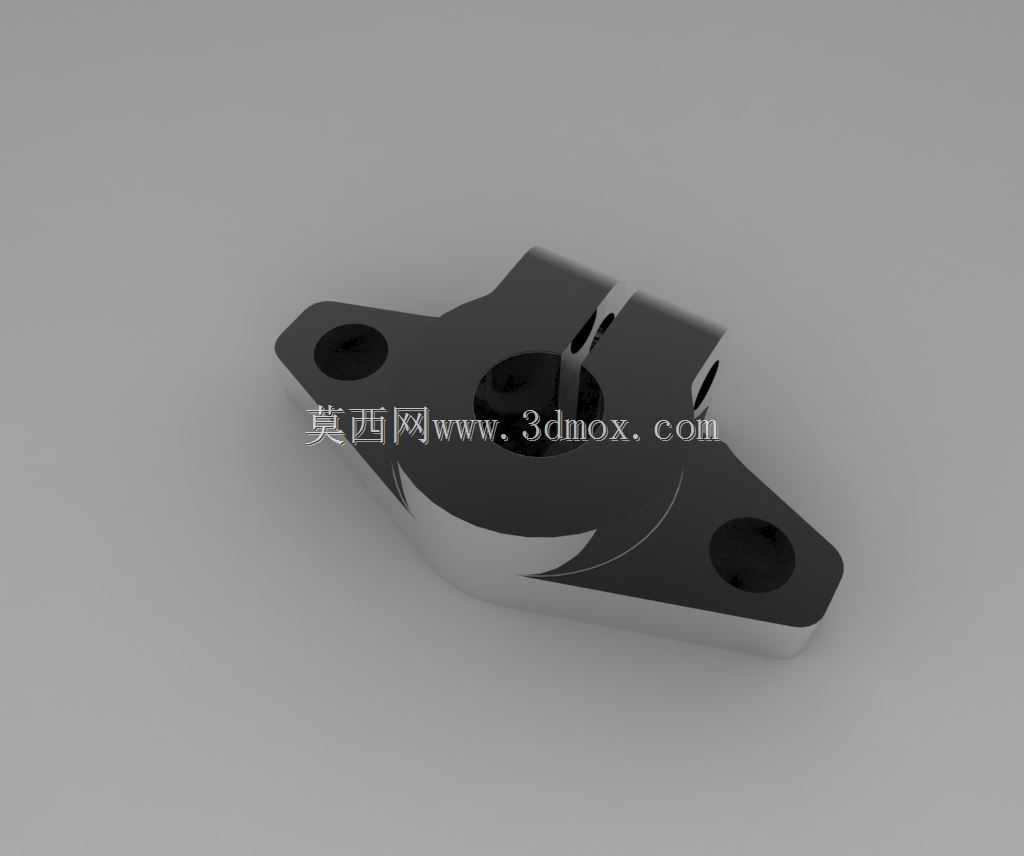

　　安装法兰部分采用了菱形切边的设计，相比圆形法兰，两个安装孔的中心距控制得更紧凑，在排布多根平行光轴的时候，相邻支座的法兰边不会出现干涉，两个安装孔位做了沉头设计，适配内六角圆柱头螺丝安装，螺丝锁紧后头部不会突出法兰表面，不会和周边运动的滑台、拖链产生刮碰。实际应用中，这类支座通常成对使用，分别固定在光轴的两端，为直线运动单元提供稳定的支撑基准，安装时需要先将两个支座的安装孔位在安装板上做同轴度找正，避免因为支座不同心导致光轴安装后出现别劲的情况，加速轴承内部滚珠的磨损。支座的轴承安装孔和法兰安装面之间做了严格的垂直度公差控制，安装面的平面度也控制在合理范围内，保证光轴安装后和安装基准面保持平行，

　　让配套的直线轴承在光轴上滑动时阻力均匀，不会出现卡顿、局部受力过大的问题。和立式轴支座相比，这种卧式法兰安装的形式不需要在安装板侧面做锁附结构，可以直接固定在安装板的平面上，对于薄板类安装机架的适配性更好，尤其是在铝型材搭建的小型设备框架上，不需要额外加工过渡连接板，直接通过T型螺栓就可以完成固定，装配效率更高。在做结构设计选型时，需要注意这款支座的轴向支撑高度，也就是轴承孔中心到安装底面的距离，这个尺寸直接决定了滑台的安装高度，在做整体机构的高度链计算时要把这个尺寸纳入公差累积的计算范围，避免出现滑台和其他工位高度不匹配的问题。另外支座的两个安装孔的孔距尺寸也要和安装板上的预钻孔位精准匹配，如果孔位偏差过大，

　　强行锁附螺丝会导致支座本体产生形变，挤压内部的直线轴承，导致光轴滑动阻力变大。这款支座的夹紧开槽位置做了圆弧过渡处理，避免应力集中，在反复拆装轴承或者长期承受交变载荷的时候，开槽位置不会出现开裂的问题，整体结构没有多余的冗余设计，在保证结构强度的前提下尽可能压缩了整体体积，适合在空间紧凑的轻载传动场景中使用。在日常的设备维护中，这类支座不需要做特殊的保养，只需要定期检查锁紧螺丝的预紧力，避免因为设备长期运行产生的振动导致螺丝松动，出现轴承移位、光轴偏移的问题。如果需要更换轴承，只需要松开侧面的锁紧螺丝，就可以将轴承从支座中取出，不需要拆卸整个支座，维护操作非常便捷。在三维建模过程中，这类标准件的建模需要重点关注轴承安装孔的公差配合、安装孔的位置度、夹紧槽的宽度尺寸，保证模型和实际采购的标准件尺寸一致，在做整体装配的时候不会出现干涉问题，尤其是在做运动仿真的时候，准确的安装尺寸可以保证仿真结果和实际运行状态一致，减少后期现场装配的调试工作量。
