SH60T形直线轴承轴安装支撑支架

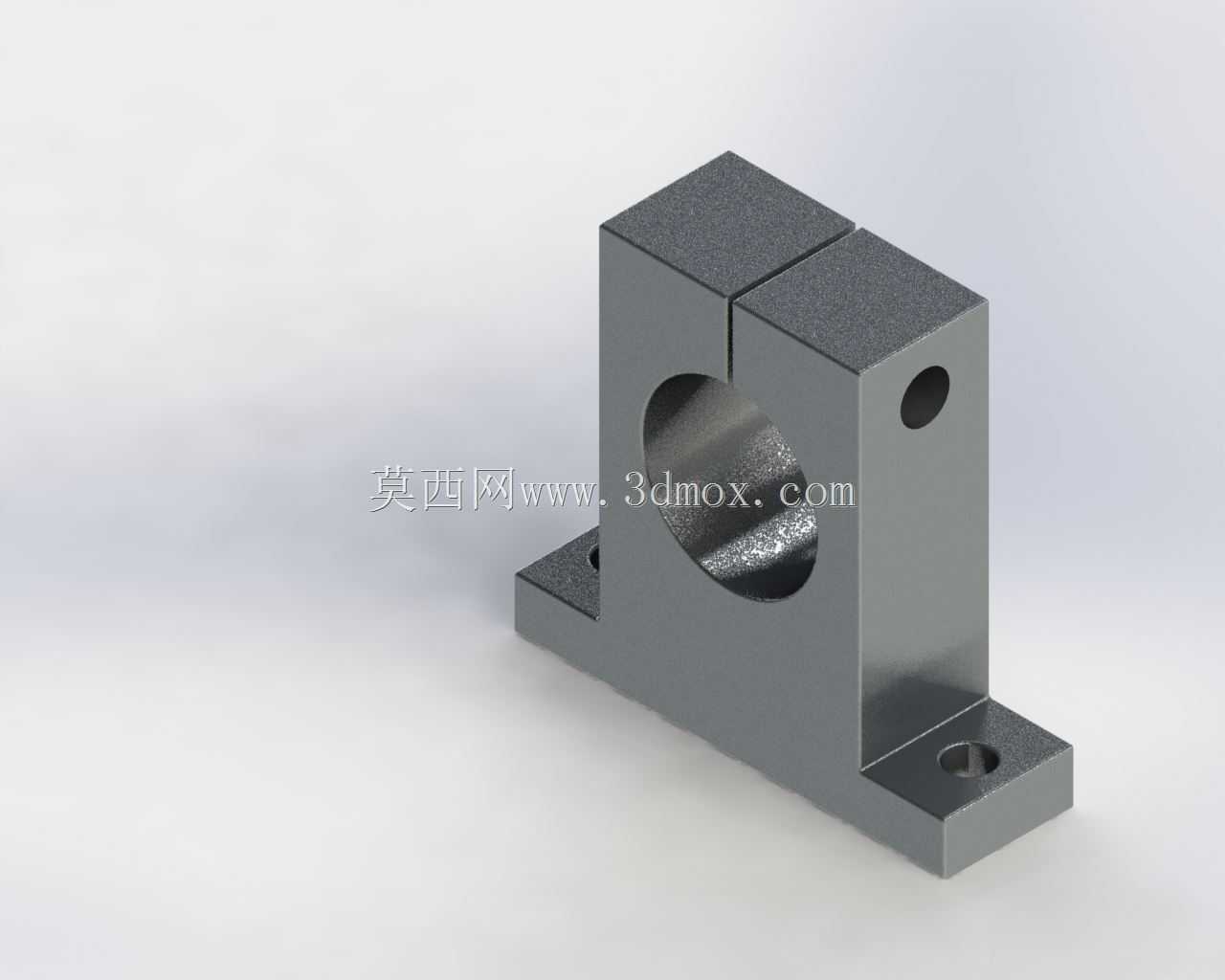

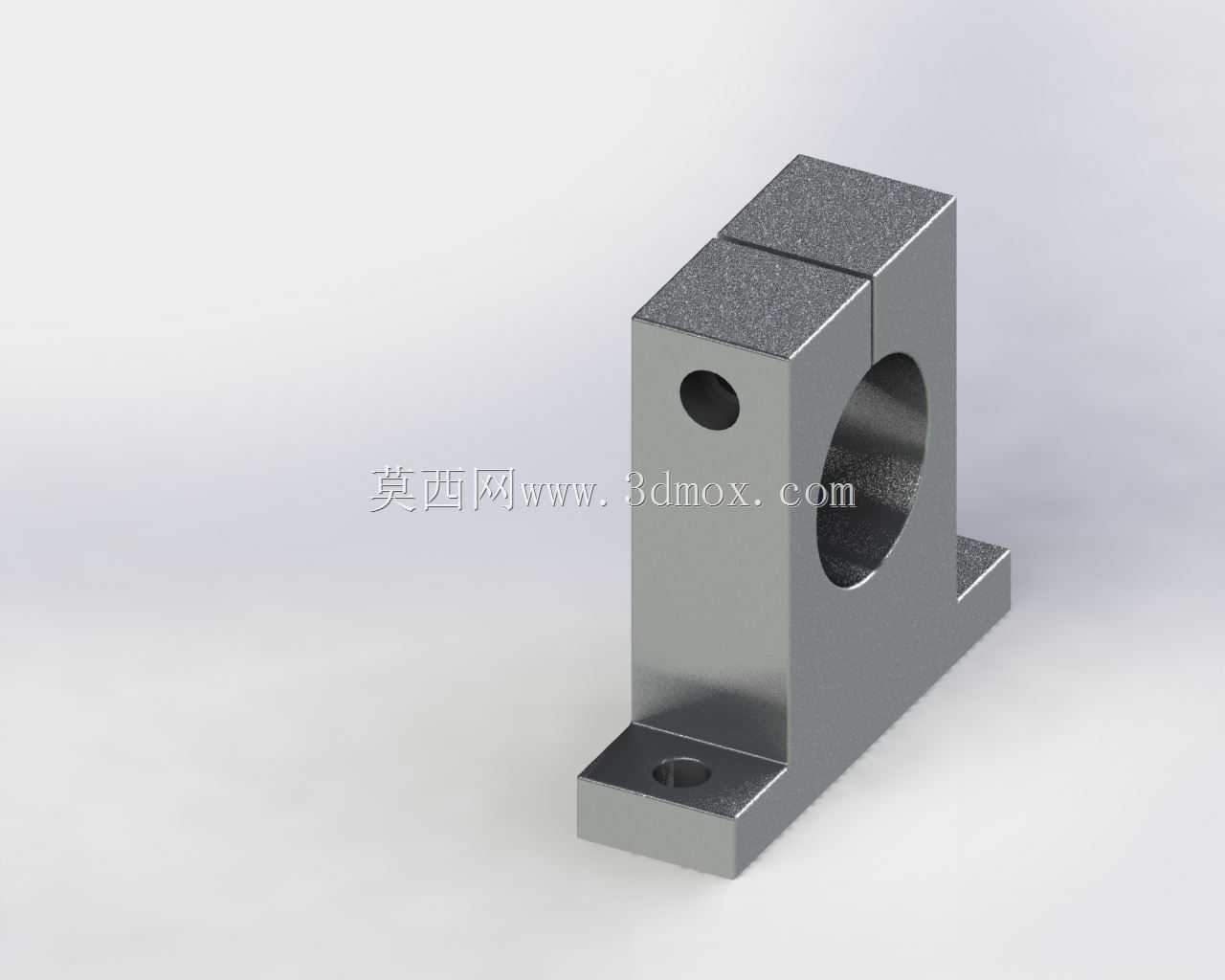

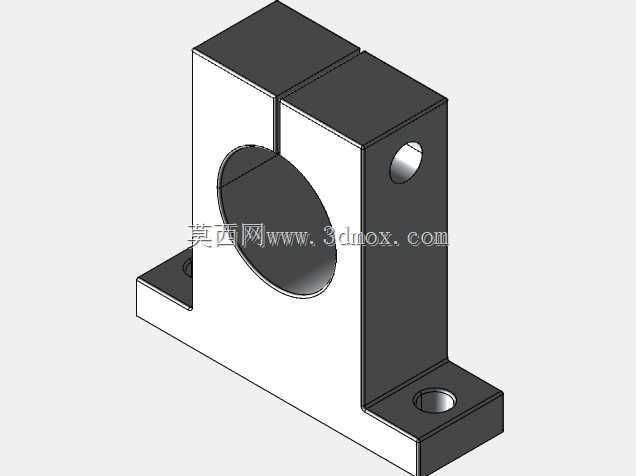

　　在自动化输送线、精密检测工位、小型模组滑台这类需要直线往复运动的设备结构里，光轴导向的固定支撑一直是影响运行平顺性的核心环节，这款T形结构的SH60规格轴承安装支架，就是针对60mm直径直线光轴的立式支撑场景设计的专用固定件。不同于卧式轴支座需要占用较大的安装基面，这款T形结构的支架把支撑主体垂直立在安装底板上，能在有限的设备安装空间里，把光轴的支撑高度抬升到设计需要的位置，适配那些需要把导向轴架高、避开底部走线或者其他传动部件布局的设备结构。从结构设计来看，支架整体采用一体式机加工的构型思路，底部是带两个安装沉孔的水平安装翼板，安装孔的位置做了沉头处理，能让内六角螺栓的头部完全埋入板面，不会突出底板表面干涉其他部件的移动，

　　两个安装孔的孔距经过标准化匹配，能直接对应常用规格的铝型材安装槽位或者钢板安装基面的孔位，不需要现场二次配钻就能完成固定。支撑主体部分做了开合式的夹装结构，中间是适配60mm直线轴承外径的圆形安装腔，侧面预留了锁紧缝隙，顶部的两个锁紧面可以通过螺栓收紧，把装入腔内的直线轴承完全抱紧固定，这种夹装式的设计相比过盈压装的结构，后期更换轴承的时候不需要借助拉马等专用工具，只需要松开锁紧螺栓就能取出轴承，维护便利性提升很多。支撑主体的侧面对应安装腔的位置还预留了一个小的定位孔，这个孔可以用来穿入紧定螺钉，顶住直线轴承的外圈侧面，防止设备在高速往复运动的时候，轴承因为轴向窜动从支架腔体内滑出，尤其是在垂直安装光轴的场景里，

　　这个定位结构能大幅提升结构的可靠性。支架的所有棱边都做了小尺寸的倒角处理，一方面是避免机加工后的锐边划伤装配人员的手部，另一方面也能在装入轴承的时候起到导向作用，不会因为棱边的毛刺刮伤轴承的外圈镀层。从安装边界来看，这款支架的底板宽度、支撑主体的高度都经过尺寸链校核，当把60mm直径的直线轴承装入腔体后，光轴的中心高度是固定的标准化数值，在多支架同轴支撑长光轴的场景里，只要统一使用这款支架，不需要额外调整垫片就能保证多个支撑点的同轴度，减少光轴安装后的别劲问题，降低直线轴承运行时的摩擦阻力。实际应用中，这类支架常成对使用在光轴的两端作为固定支撑，也可以多个间隔布置在长行程的光轴中部作为辅助支撑，避免长光轴因为自重产生下挠，

　　影响导向精度。比如在小型的物料移栽模组里，两根平行的60mm光轴两端各装一个这款T形支架，就能给滑台提供稳定的直线导向基础，滑台通过直线轴承在光轴上往复移动，完成物料的工位转移；在精密检测设备的位移平台里，这款支架的高刚性结构能减少检测头移动时的支撑振动，保证检测数据的稳定性。设计的时候特意把夹装缝隙的宽度控制在合理范围，既保证锁紧的时候有足够的变形量抱紧轴承，又不会因为缝隙过大导致支架整体刚性下降，安装翼板和垂直支撑主体的连接处做了加厚的过渡处理，避免设备运行过程中因为长期受交变载荷出现应力断裂的问题。整个支架的构型没有多余的冗余结构，在保证结构强度满足60mm轴系负载要求的前提下，尽可能压缩了整体的外形尺寸，不会占用过多的设备内部空间，给其他传动、检测部件的布局留出足够的余量。
