50mm直径直线轴承立式安装固定支座

　　在各类需要直线往复运动导向的工业设备中，光轴导向结构是应用最为广泛的低成本导向方案之一，而对应直径的线性轴承安装支座，是整个导向轴系的基础固定部件，直接决定了光轴的安装平行度、运行稳定性与整体负载能力。这款适配50mm直径直线轴承的立式安装支座，主要应用在输送线顶升机构、非标自动化设备的直线滑移模组、木工机械的进给导向单元、包装设备的横移导向架等场景中，作为光轴的端部或中间支撑件使用，承担固定直线轴承、约束光轴径向位移、传递轴系负载到设备安装基面的作用。

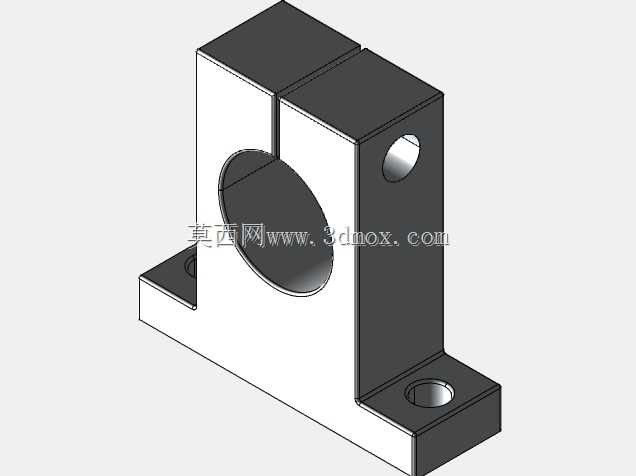

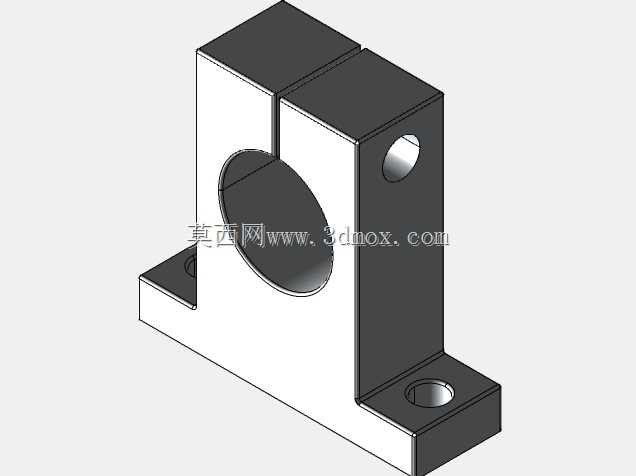

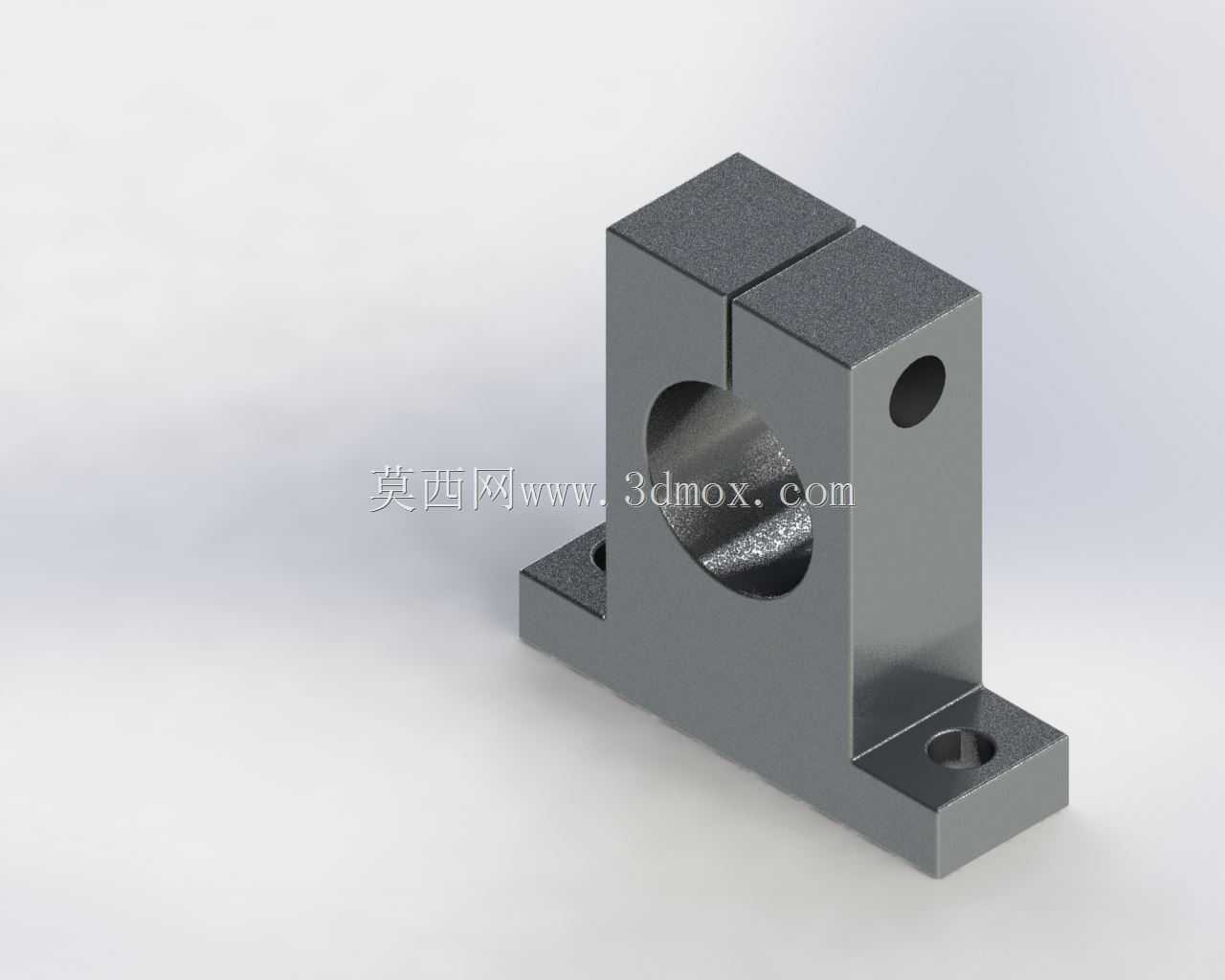

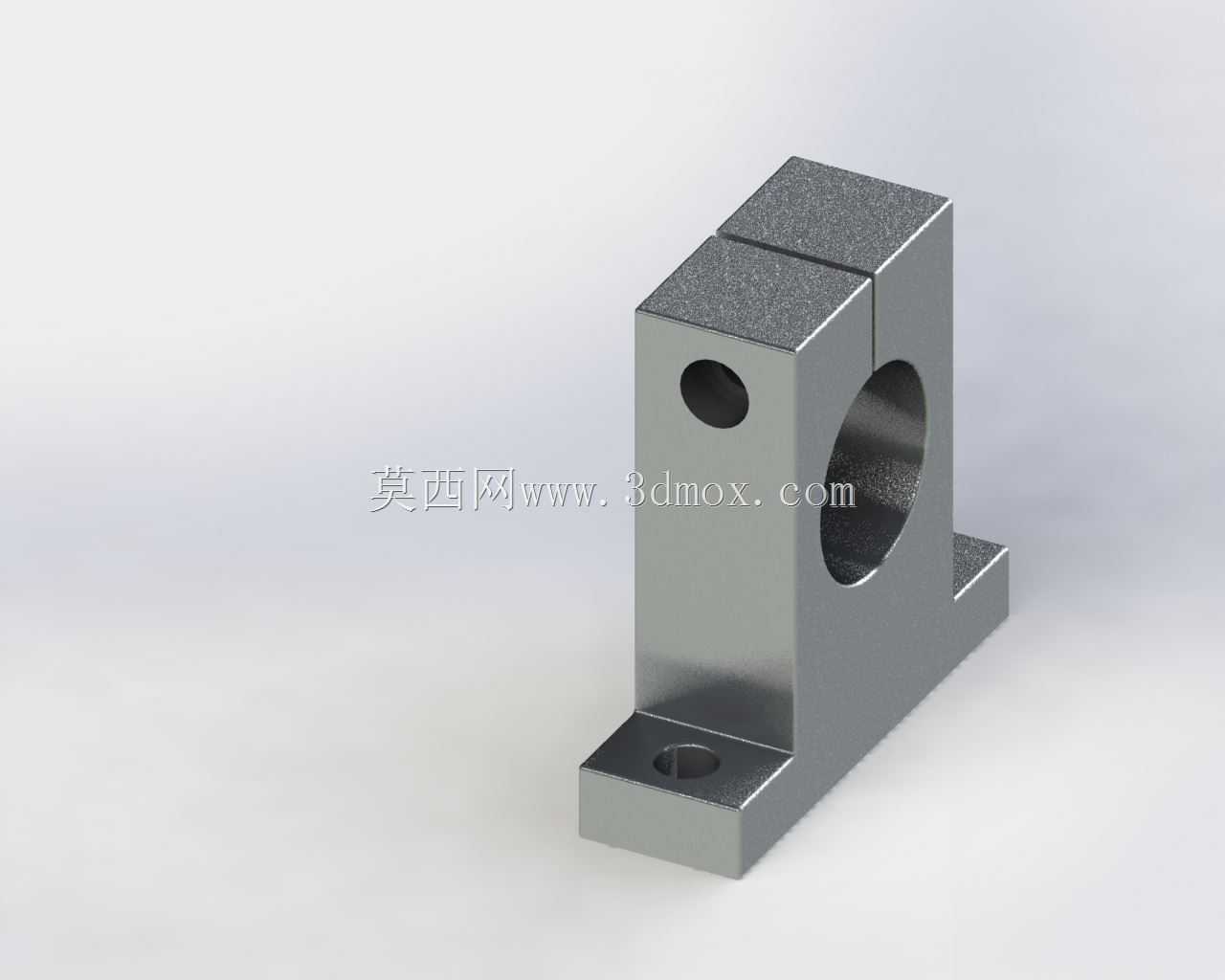

　　从结构设计来看，这款支座采用整体式立式布局，底部为带两个安装沉孔的矩形安装法兰，法兰面做了铣平处理，保证安装时与设备基面的贴合度，避免因安装面不平整导致轴承内孔倾斜，进而加剧光轴与轴承滚珠的磨损。支座主体向上延伸形成轴承容纳腔，容纳腔为开口式剖分结构，顶部设置锁紧缝隙，侧面加工有锁紧螺纹孔，当直线轴承装入内孔后，通过拧紧侧方的锁紧螺钉，即可借助剖分结构的弹性变形抱紧轴承外圈，实现轴承的轴向与径向固定，这种设计相比过盈压装的结构，更便于后期轴承磨损后的更换维护，不需要借助拉马等工装，松开螺钉即可取出轴承，大幅降低设备运维的时间成本。

　　轴承容纳腔的内孔直径严格匹配SH50系列直线轴承的外圈尺寸，公差带选用H7级精度，既保证轴承装入时不会出现过松导致的跑外圈问题，也不会因为过盈量过大导致轴承内圈变形，影响滚珠的顺畅滚动。支座的整体材质选用常用的45号钢，表面做发黑防锈处理，兼顾结构强度与成本控制，若应用在食品机械、医疗设备等有防锈要求的场景，也可更换为304不锈钢材质加工。安装边界方面，底部法兰的两个安装孔中心距按照标准光轴支撑座的通用尺寸设计，适配M8规格的内六角圆柱头螺钉安装，安装时需要注意两个安装螺钉的拧紧力矩保持一致，避免法兰受力不均导致支座倾斜。轴承安装孔的中心高度为标准系列尺寸，保证同一轴系上多个支座安装后，轴承内孔的同轴度控制在允许范围内，避免光轴安装后出现别劲、卡滞的问题。

　　在实际选型应用中，这类立式支座通常成对使用，分别固定在光轴的两端，若光轴长度超过1米，或轴系承受的径向负载较大，还需要在光轴中间位置增加同型号支座作为中间支撑，降低光轴的长径比，避免光轴受力后出现挠曲变形，影响直线运动的精度。设计建模时，需要重点关注轴承内孔与底部安装面的垂直度公差，这个形位公差直接决定了光轴安装后与安装基面的平行度，若垂直度超差，会导致光轴倾斜，直线运动时滑块的阻力增大，严重时会出现卡顿、磨损加剧的问题。同时，顶部的剖分缝隙宽度需要控制在2-3mm，既保证锁紧时有足够的弹性变形量抱紧轴承，也不会因为缝隙过宽导致支座整体刚性下降。侧面的锁紧螺纹孔需要与剖分缝隙垂直，保证锁紧螺钉拧紧时的压紧力均匀作用在轴承外圈上，避免轴承出现偏斜。

　　从实际使用场景的适配性来看，这款支座可以兼容同尺寸的各类直线轴承，包括标准钢保直线轴承、塑料保持架直线轴承、间隙可调型直线轴承等，不需要修改安装尺寸即可直接替换。在承受径向负载时，支座的受力方向垂直向下指向安装法兰，整体受力路径短，刚性表现优于卧式安装的支座，适合用在负载方向垂直向下的导向结构中，比如升降平台的导向轴支撑、移栽机构的竖直导向轴固定等场景。建模过程中，所有的安装孔位、配合尺寸都按照实际加工公差要求预留了余量，安装沉孔的深度足够容纳螺钉头部，保证螺钉拧紧后头部不会高出法兰面，影响安装贴合度。支座的所有棱边都做了C1的倒角处理，既避免加工后锐边割手，也能在装配时起到导向作用，便于轴承的装入和支座的定位安装。
