SH40立式直线轴承固定支撑座结构

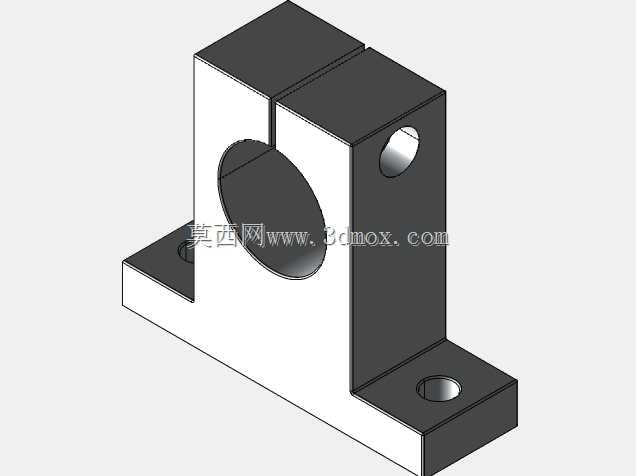

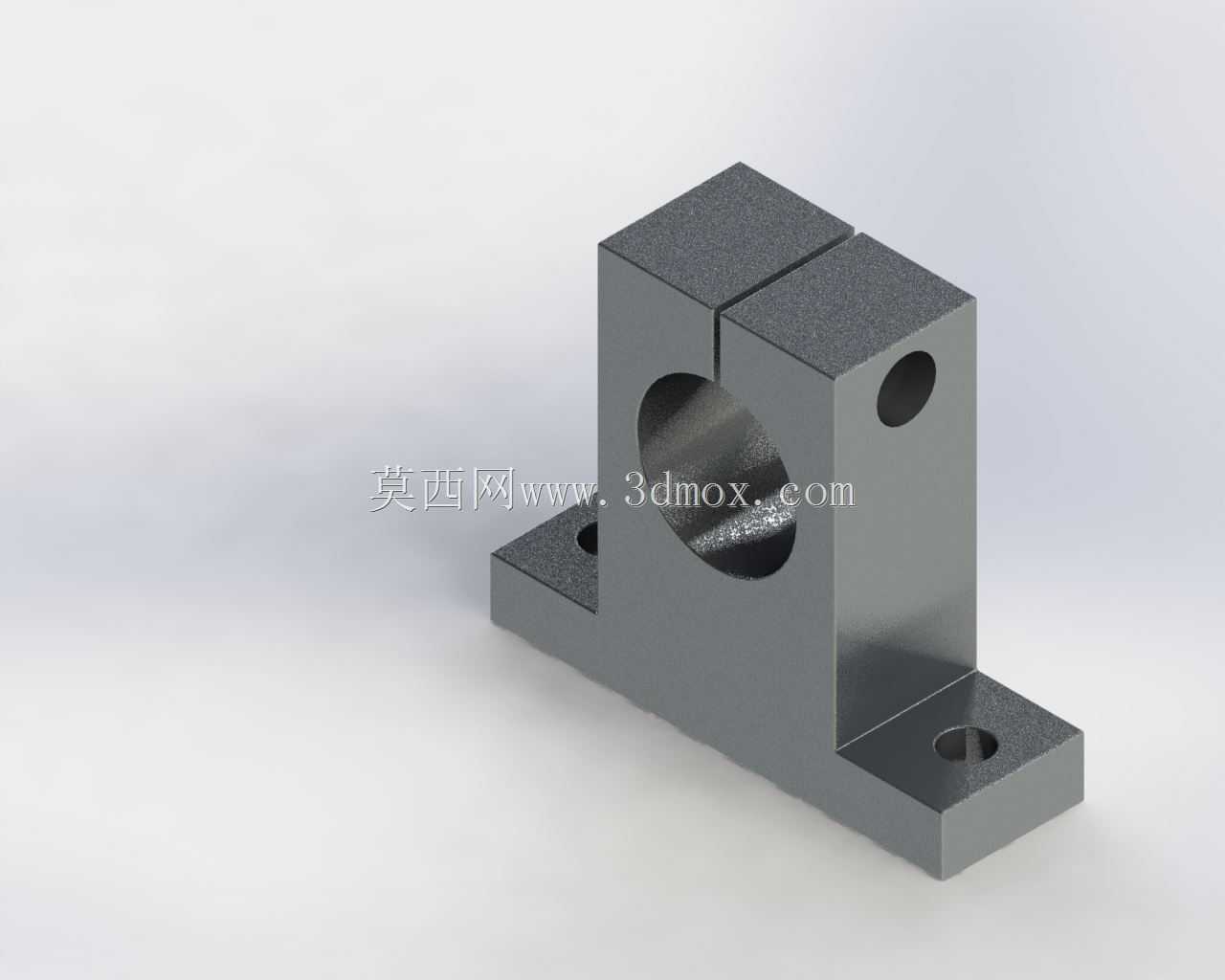

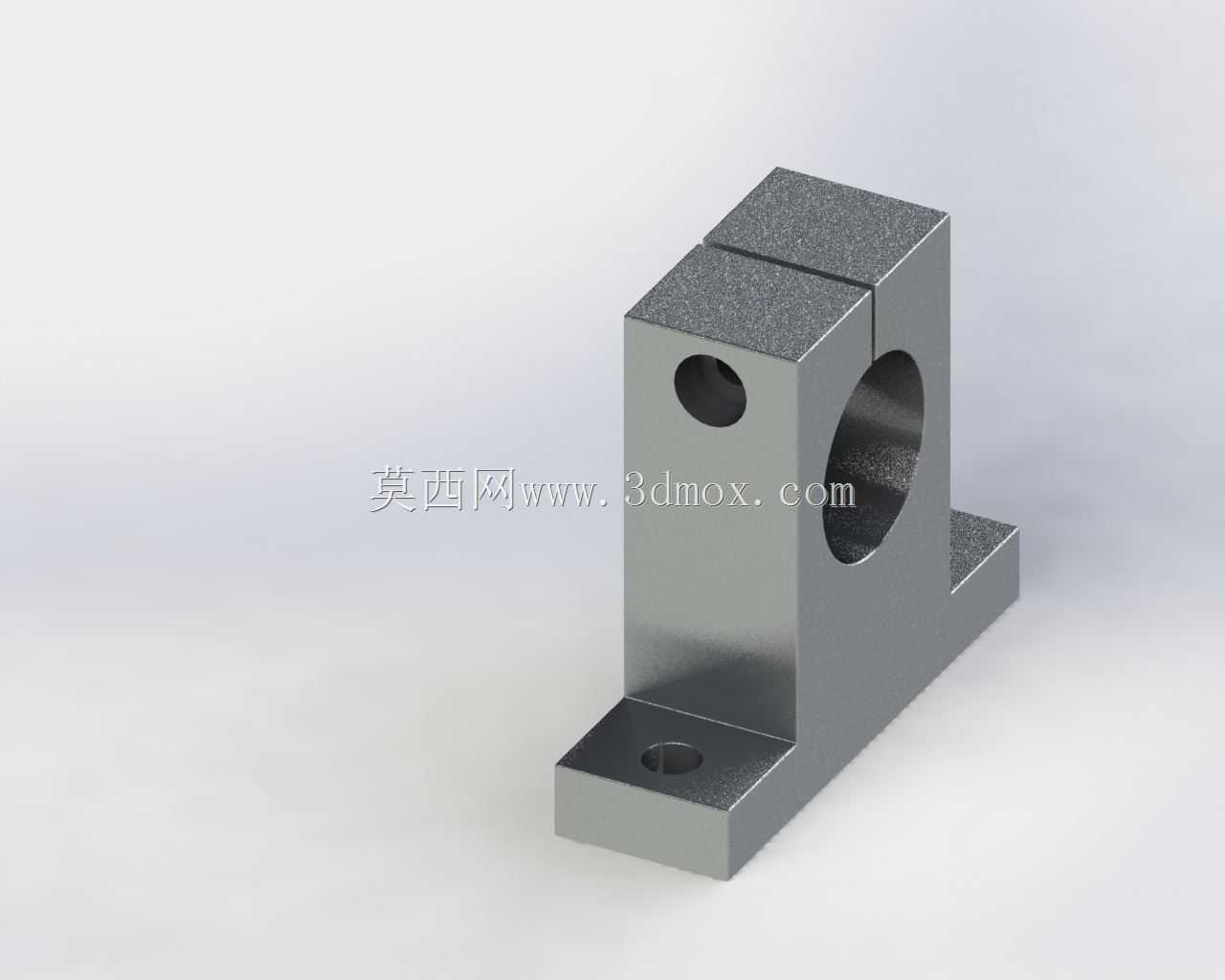

　　在做非标自动化线体的轴系布局时，这类立式开口型轴承支撑座是很常用的导向承载部件，尤其适配40mm公称直径的直线光轴使用，常见于点胶设备往复工位、包装线推料机构、检测设备滑移平台这类需要做直线往复运动的单元里，承担光轴的径向承载与位置固定作用，避免光轴在长行程运行中出现挠曲变形，影响传动精度。从结构设计来看，这个支撑座采用分体式夹紧结构，主体立块上开有贯通的轴承安装孔，孔侧设计了开口槽与锁紧螺纹孔，当直线轴承装入安装孔后，拧紧侧部的锁紧螺钉即可通过开口的弹性变形抱紧轴承外圈，不需要额外做轴承端盖或者过盈压装，装配时可以先把轴承预装到光轴上调整好位置，再锁紧支撑座，现场调试的灵活度很高，后期维护更换轴承也不需要完全拆解整个轴系，

　　能减少设备停机维护的时间。底部的安装法兰采用双侧延展的L型结构，两个安装耳上分别加工了沉头安装孔，安装时可以通过沉头螺栓把支撑座固定在设备的安装基板或者铝型材台面上，沉孔设计能让螺栓头完全埋入座体内部，不会突出安装面干涉其他部件的运动，双侧法兰的布局相比单耳固定的结构，抗倾覆力矩的能力更强，当轴端承受偏载的时候，座体不会因为单侧受力出现松动偏移。立块上的轴承安装孔与底部安装面做了严格的垂直度公差控制，保证装入的直线光轴与安装基准面保持垂直，避免光轴倾斜导致直线轴承运行时出现卡滞、磨损加剧的问题，这个垂直度公差一般会控制在0.02mm/100mm以内，满足普通自动化设备的导向精度要求。从安装边界来看，

　　座体总高度适配40mm直线轴承的标准安装尺寸，安装孔中心到底面的高度符合常规轴系布局的中心高要求，两个底部安装孔的孔距匹配常用的40系列、80系列铝型材的安装槽间距，不需要额外做过渡连接板就可以直接固定在工业铝型材搭建的设备机架上，能减少设计时的额外加工件数量。在实际选型应用中，这类支撑座适合配合光轴做水平或者垂直方向的导向支撑，水平布置时一般会在光轴两端各配置一个同型号支撑座，长行程场景下可以在中间增加辅助支撑，避免光轴自重下挠；垂直布置时可以搭配端部的限位块使用，防止运动滑台超程脱出。相比一体式的轴承座，这种开口夹紧式的结构对安装面的平面度适应性更好，即使安装基面存在少量的平面度误差，夹紧时的微小变形也能抵消部分安装应力，

　　不会把装配应力传递到轴承外圈导致轴承转动卡滞。设计建模的时候，需要重点注意开口槽的宽度尺寸，槽宽一般留2-3mm的间隙，保证锁紧时有足够的变形量，同时槽的端部要做止裂孔处理，避免反复锁紧的时候槽根处出现应力集中开裂；侧部的锁紧螺纹孔深度要足够，一般要做到超过安装孔的中心位置，保证锁紧时抱紧力均匀作用在轴承外圈上，不会出现单侧压紧导致轴承内圈倾斜的问题。另外安装孔的内径尺寸要和直线轴承的外径做间隙配合，公差一般选H7，既方便轴承顺利装入，又不会因为间隙过大导致轴承运行时出现外圈窜动。底部安装面需要做铣平加工，表面粗糙度控制在Ra3.2以内，保证安装时和基准面贴合紧密，不会因为接触面不平导致座体倾斜。在实际工况中，如果应用在有切削液或者粉尘的环境下，还可以在轴承安装孔的两端加装防尘密封圈，避免杂质进入直线轴承内部，加速滚珠和滚道的磨损，延长部件的使用寿命。
