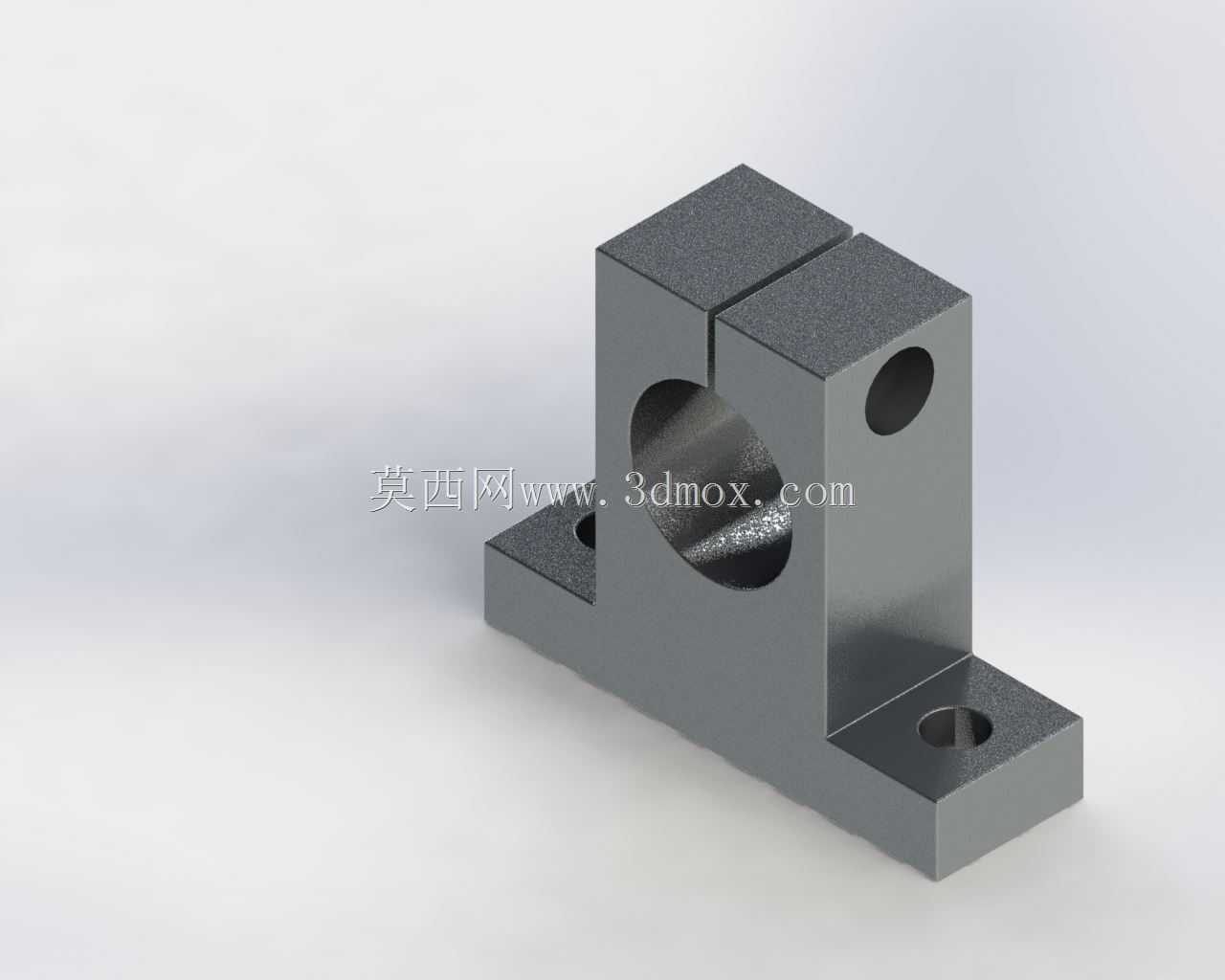

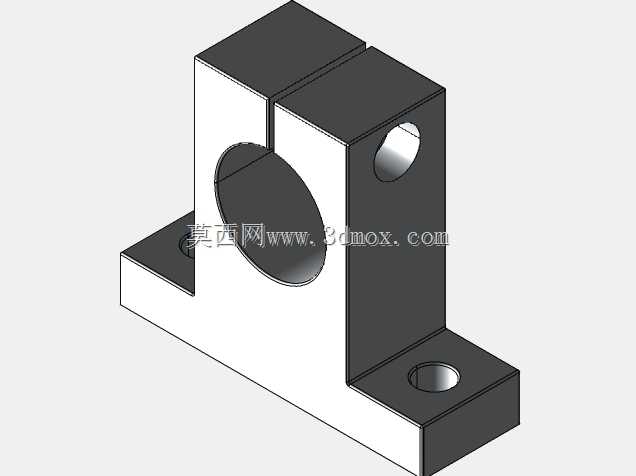

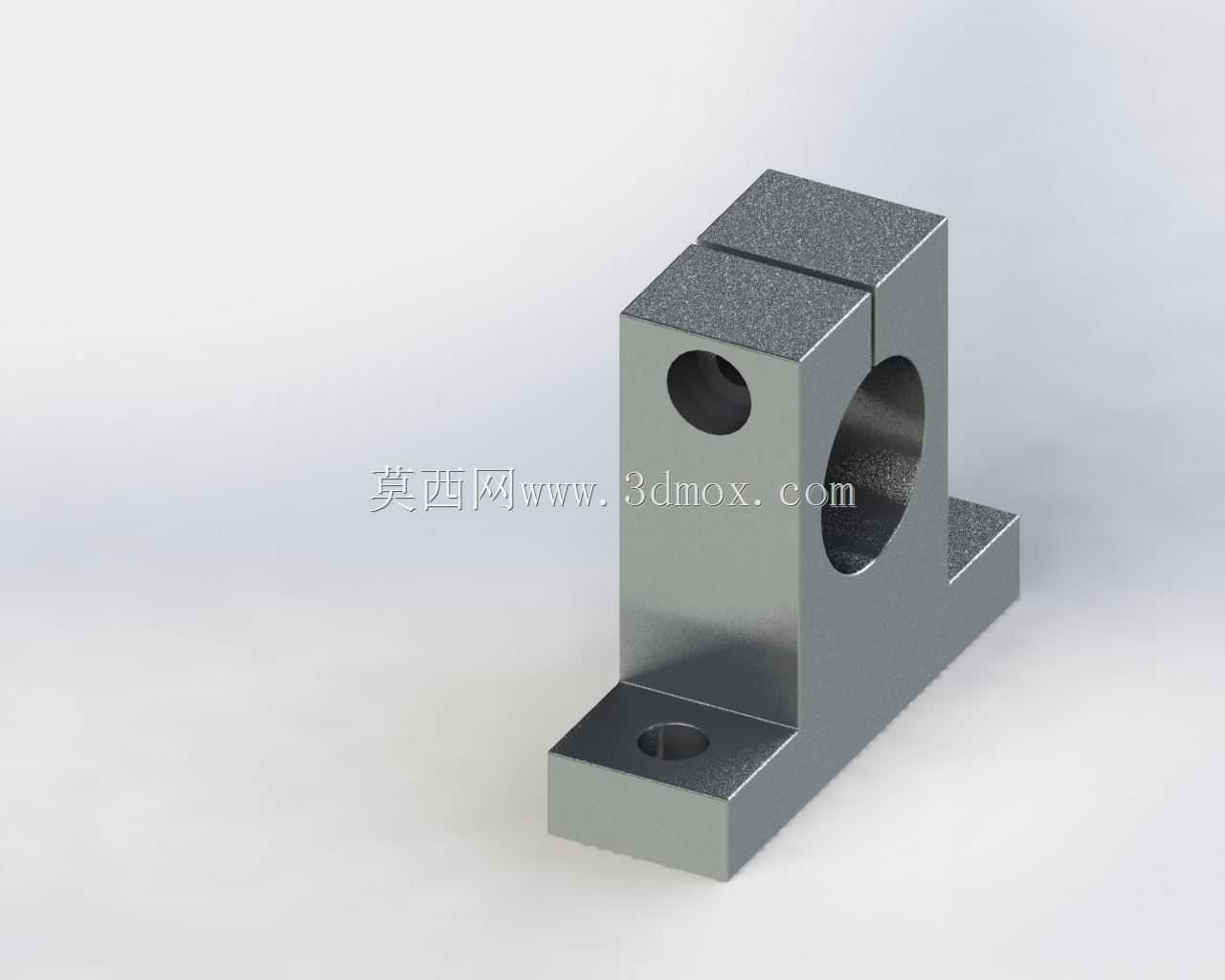

35mm孔径T型立式直线轴承轴支座

　　这款T型结构的轴支撑件，主要适配直径35mm的直线光轴配套使用，在各类直线往复运动机构中承担轴系径向承载与位置固定的核心作用。从实际应用场景来看，这类支座常见于自动化输送线的导向轴定位、非标检测设备的滑移模组支撑、包装机械的执行端导向机构、小型工装夹具的滑动轴固定工位，相比卧式轴座，立式T型结构的安装基面与轴孔轴线垂直，能够在设备安装面空间有限的场景下，直接将轴系抬离安装基面一定高度，避免光轴上配套的直线轴承、滑块等运动部件与安装台面发生运动干涉。

　　从功能特性上看，该支座采用分体夹紧式结构，轴孔侧方设计有开槽与锁紧螺纹孔，安装时先将光轴穿入轴孔调整到预设轴向位置，再拧紧侧方锁紧螺钉即可依靠开槽处的弹性形变抱紧光轴，相比顶丝固定的轴座，这种夹紧方式不会在光轴表面留下顶丝压痕，对光轴的圆柱面损伤更小，同时抱紧接触面积更大，承载时的抗扭转、抗窜动能力更强，能够承受一定的径向载荷与小幅冲击载荷。支座底部的两个安装耳为一体化铣削成型，每个安装耳上预留有沉头安装孔，安装时可采用内六角圆柱头螺钉直接穿过沉孔固定在设备安装基板上，沉孔设计能够让螺钉头部完全埋入支座内部，不会突出安装面影响周边部件排布。

　　从设计思路层面拆解，这款支座的整体结构做了针对性的刚度优化：底部安装面与上部支撑立板之间采用大圆角过渡，避免直角连接处的应力集中问题，在承受径向载荷时，过渡圆角能够分散立板与底板连接处的应力，降低长期受载下的结构变形风险。轴孔的加工精度直接决定配套光轴的同轴度与运动顺畅度，设计时轴孔公差通常选取H7级，与g6公差的光轴形成间隙配合，既保证光轴穿装时的便利性，又能控制轴与孔之间的配合间隙在合理范围，避免间隙过大导致光轴倾斜，影响配套直线轴承的运动精度与使用寿命。侧方的锁紧螺纹孔位置经过优化，锁紧力的作用方向正对轴孔中心，拧紧螺钉时夹紧力均匀分布在轴孔圆周面上，不会出现单侧受力导致光轴偏移的问题。

　　关于安装边界与尺寸适配，该支座的轴孔中心到底部安装面的高度为固定值，选型时需要提前核算光轴安装后的中心高是否与设备上其他传动部件的中心高匹配，避免出现不同轴的问题。两个底部安装孔的孔距为标准尺寸，安装时可直接在基板上对应位置加工螺纹孔，不需要额外做转接板适配。支座上部的分体开槽宽度控制在合理范围，既保证锁紧时有足够的弹性变形量抱紧光轴，又不会因为开槽过宽导致支座整体刚度下降。需要注意的是，这类支座仅适用于光轴的端部或中间位置的固定支撑，不能替代直线轴承承担滑动摩擦功能，使用时需要在光轴上配套对应规格的直线轴承实现直线往复运动，支座本身只承担静态的轴系定位与承载作用。在实际装配过程中，需要先将支座通过底部螺钉初步固定在安装面上，不要完全拧紧，待光轴穿入并调整好整体同轴度、确认配套运动部件滑动无卡滞后，再依次拧紧底部安装螺钉与侧方锁紧螺钉，避免强行装配导致光轴弯曲、运动阻力增大的问题。对于有防尘要求的应用场景，还可以在轴孔两端加装配套的密封圈，避免加工碎屑、粉尘进入轴孔与光轴的配合间隙，长期使用时也可以在配合面涂抹少量润滑脂，减少锁紧时对光轴表面的磨损。
