30mm规格T型立式直线轴承轴支座

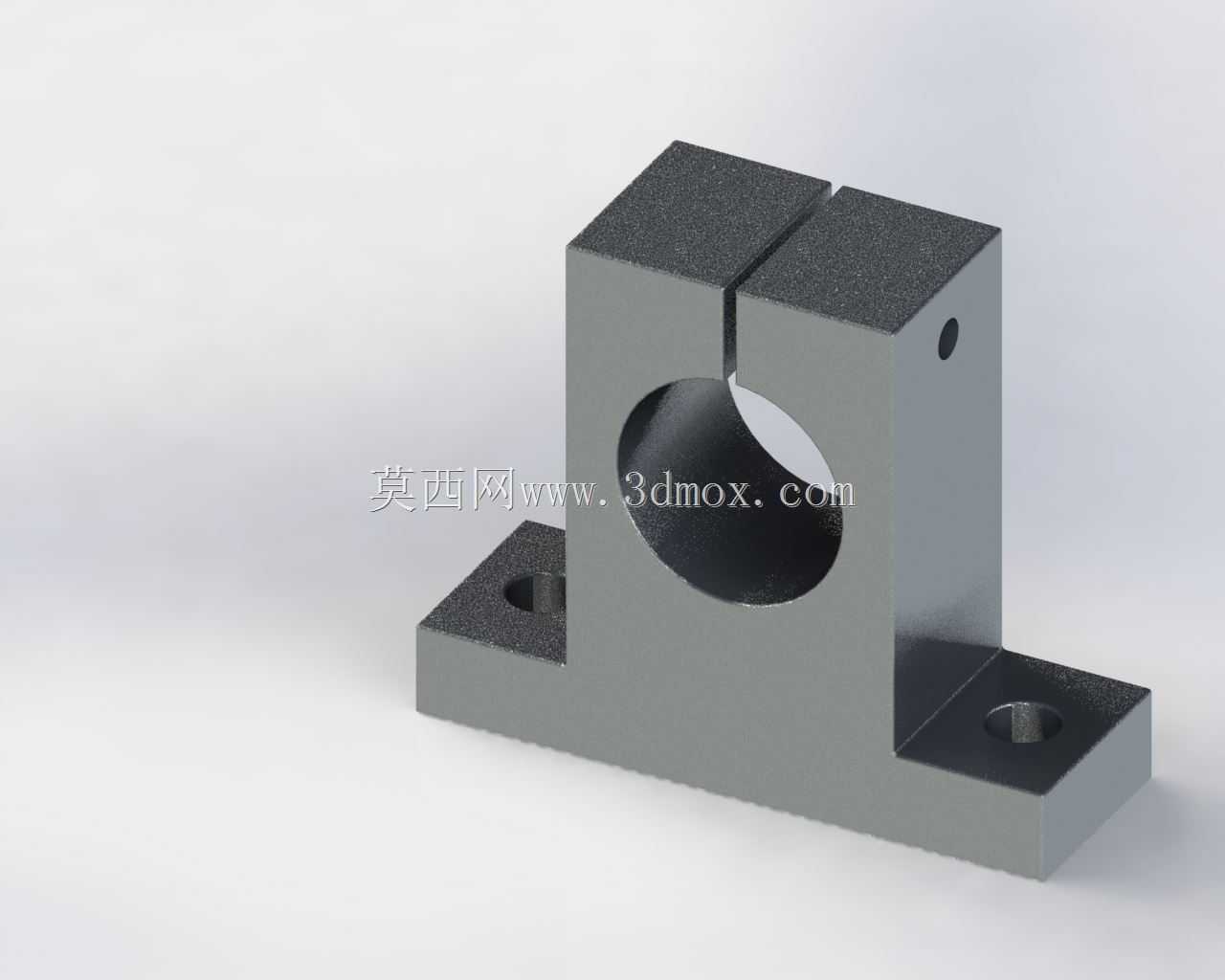

　　在自动化输送线、点胶设备、小型移栽模组这类需要做直线往复运动的设备里，导向轴的支撑固定一直是影响传动精度的核心环节，这款T型结构的直线轴承轴支座，就是针对30mm直径光轴的立式安装场景设计的支撑部件。不同于卧式轴座需要占用较大的侧向安装空间，这款支座采用竖直立板加底部双侧安装翼的结构，能直接将导向轴架设在安装基准面上方，在排布紧凑的设备内部，可以有效节省水平方向的安装空间，尤其适合多根平行导向轴并排布置的模组结构，比如桌面型分拣设备的Z向升降轴支撑、视觉检测工位的滑台导向轴固定，都能通过这类支座快速完成轴系的定位安装。

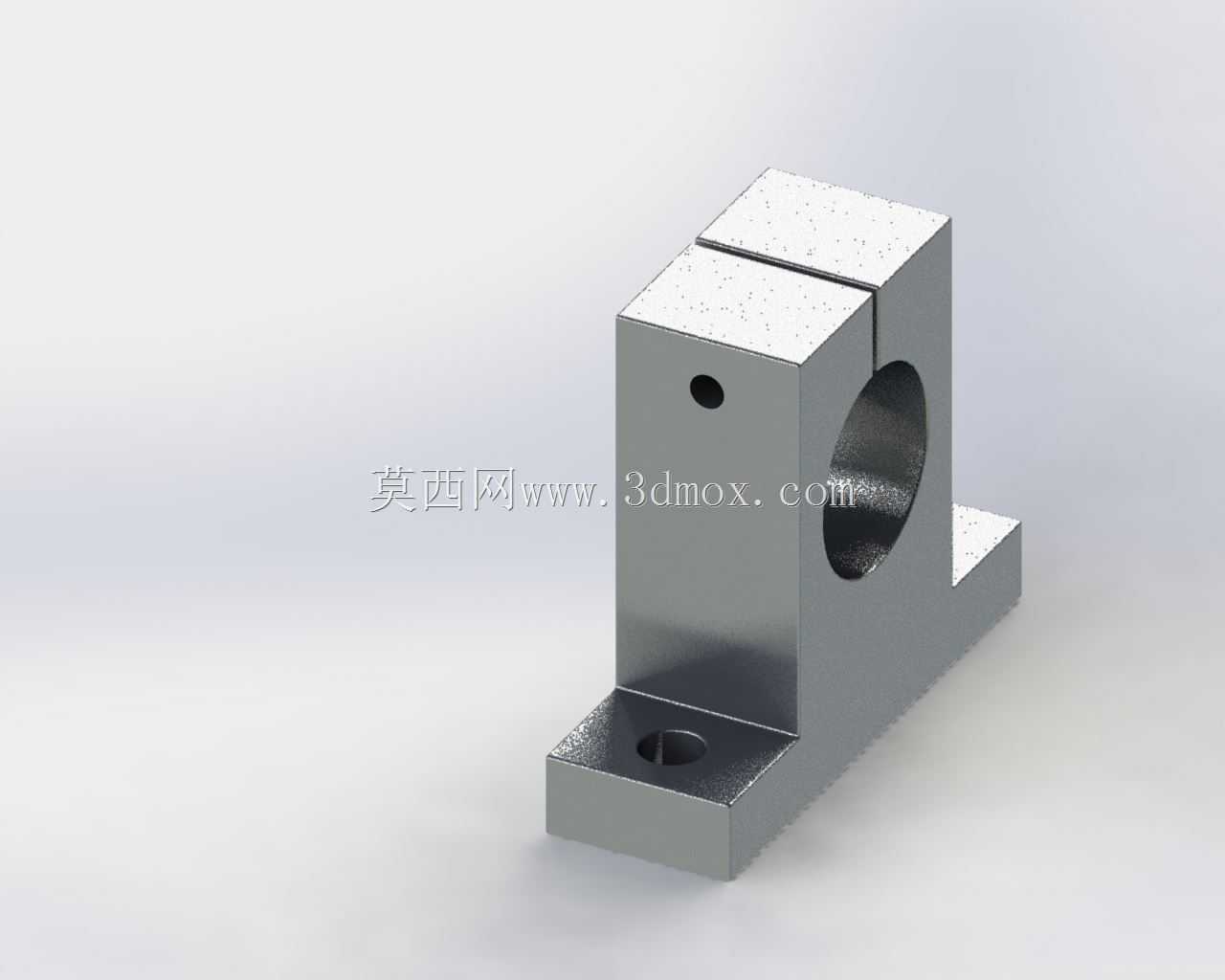

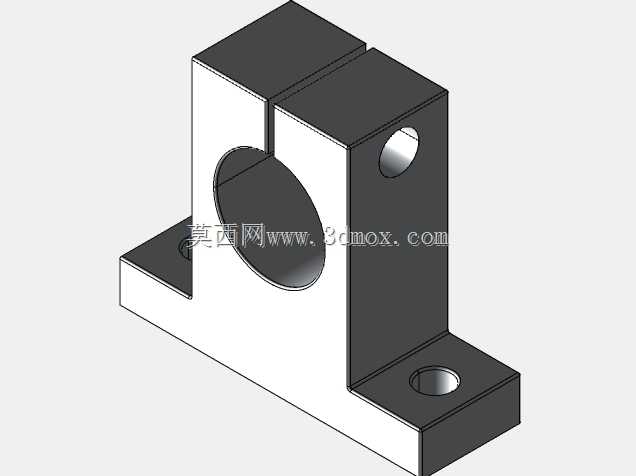

　　从功能特性来看，支座的立板部分开有贯通的30mm直径安装孔，孔壁与直线轴承外径采用过渡配合公差，安装时可以将标准直线轴承直接压入孔内，光轴穿过轴承内圈即可实现顺畅的直线滑动；立板顶部开有一道贯通的狭缝，狭缝一侧设置有锁紧螺钉孔，当轴承压入到位后，拧紧锁紧螺钉即可通过狭缝的形变抱紧轴承外圈，避免设备运行过程中轴承出现轴向窜动或者跟转的问题，相比无锁紧结构的一体式轴座，这种狭缝锁紧结构不需要额外加工轴承定位台阶，也省去了轴承端盖的安装工序，装配效率更高。底部的两个安装翼对称分布在立板两侧，每个翼板上都开有沉头安装孔，安装时可以使用内六角螺栓从上方穿过沉孔，将支座牢牢固定在设备安装基板上，双侧翼板的支撑跨度经过优化，相比单翼固定的L型支座，抗倾覆力矩能力提升明显，当导向轴承受偏载力的时候，支座不会因为单侧受力出现倾斜，能长期保持轴系的支撑精度。

　　设计过程中，首先要匹配标准直线轴承的外径公差，保证轴承压入后既不会过松导致跑圈，也不会因为过盈量太大导致轴承内圈变形卡滞光轴；狭缝的宽度控制在2mm左右，既保证锁紧时有足够的形变余量，又不会因为缝宽过大导致立板刚性不足。立板的高度需要结合常见设备的轴系安装高度需求设计，保证光轴安装后，配套的滑动座不会和底部安装面发生干涉；底部沉孔的深度要匹配常用内六角螺栓的头部高度，保证螺栓拧紧后头部不会高出翼板表面，避免和周边移动部件发生碰撞。安装边界方面，支座整体的横向宽度要控制在合理范围，当多根轴并排安装时，相邻支座的翼板不会互相干涉；两个安装孔的中心距要符合通用铝型材、钢板安装基准的孔位排布习惯，不需要额外在安装面上加工非标孔位就能直接固定。

　　实际使用中，这类轴支座常搭配镀铬硬轴、直线轴承使用，组成简易的直线导向单元，相比采购成品线性导轨，成本更低，维护也更方便，在一些对传动精度要求不是极高的工装夹具、物料推送机构里应用十分广泛。支座的棱角处都做了小倒角处理，既避免装配时划伤操作人员，也能去除加工过程中产生的毛刺，保证安装时基准面贴合紧密。立板侧面的锁紧孔位置经过优化，拧紧螺钉时扳手不会和底部安装面或者周边结构发生干涉，现场装配调整十分方便。不同于一些采用焊接结构的自制轴座，这款一体式铣削加工的支座整体刚性更好，长期运行不会出现焊缝开裂的问题，支撑精度保持性更强，能适配每分钟30次以内的往复运动工况，满足大部分普通自动化设备的直线导向支撑需求。
