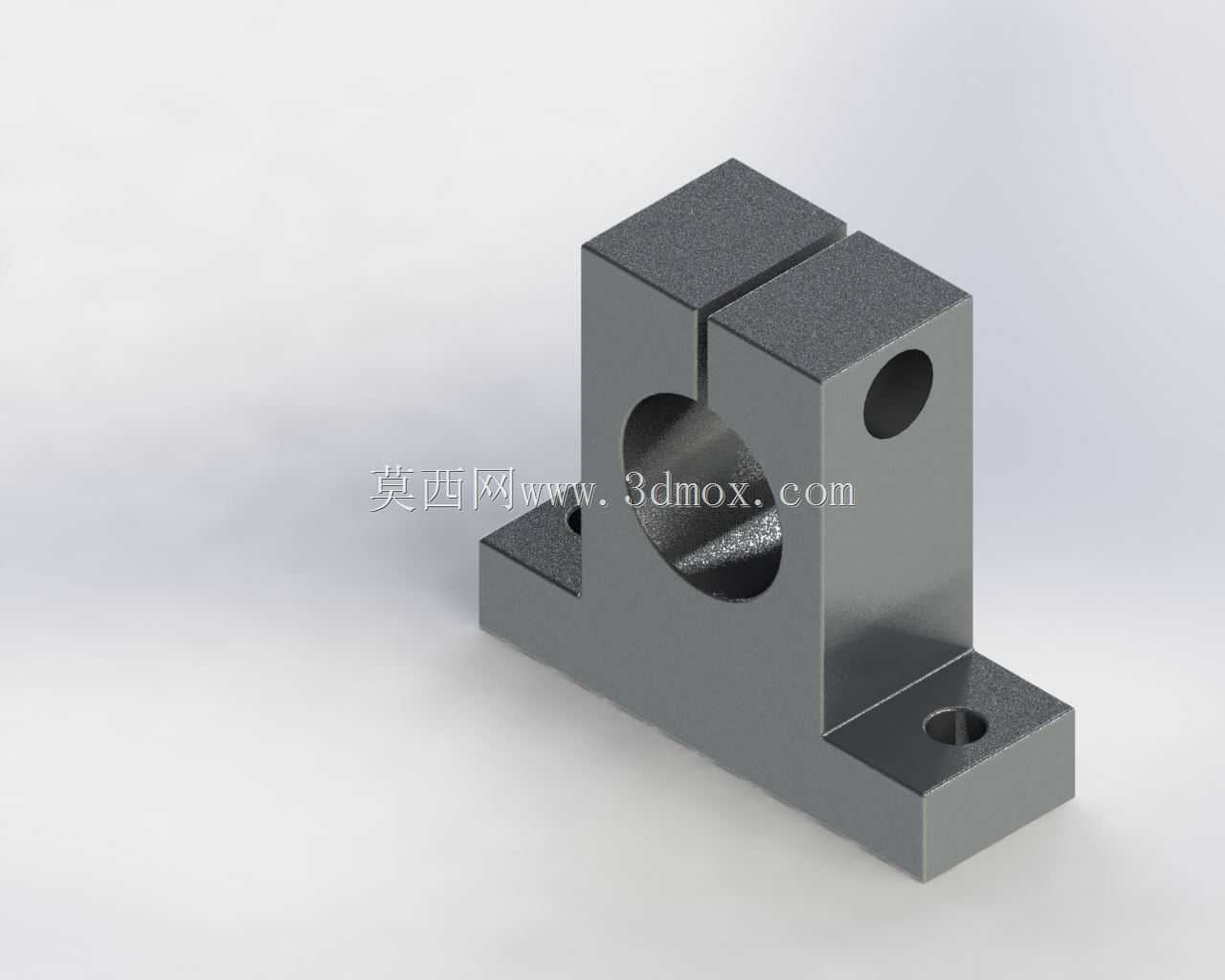

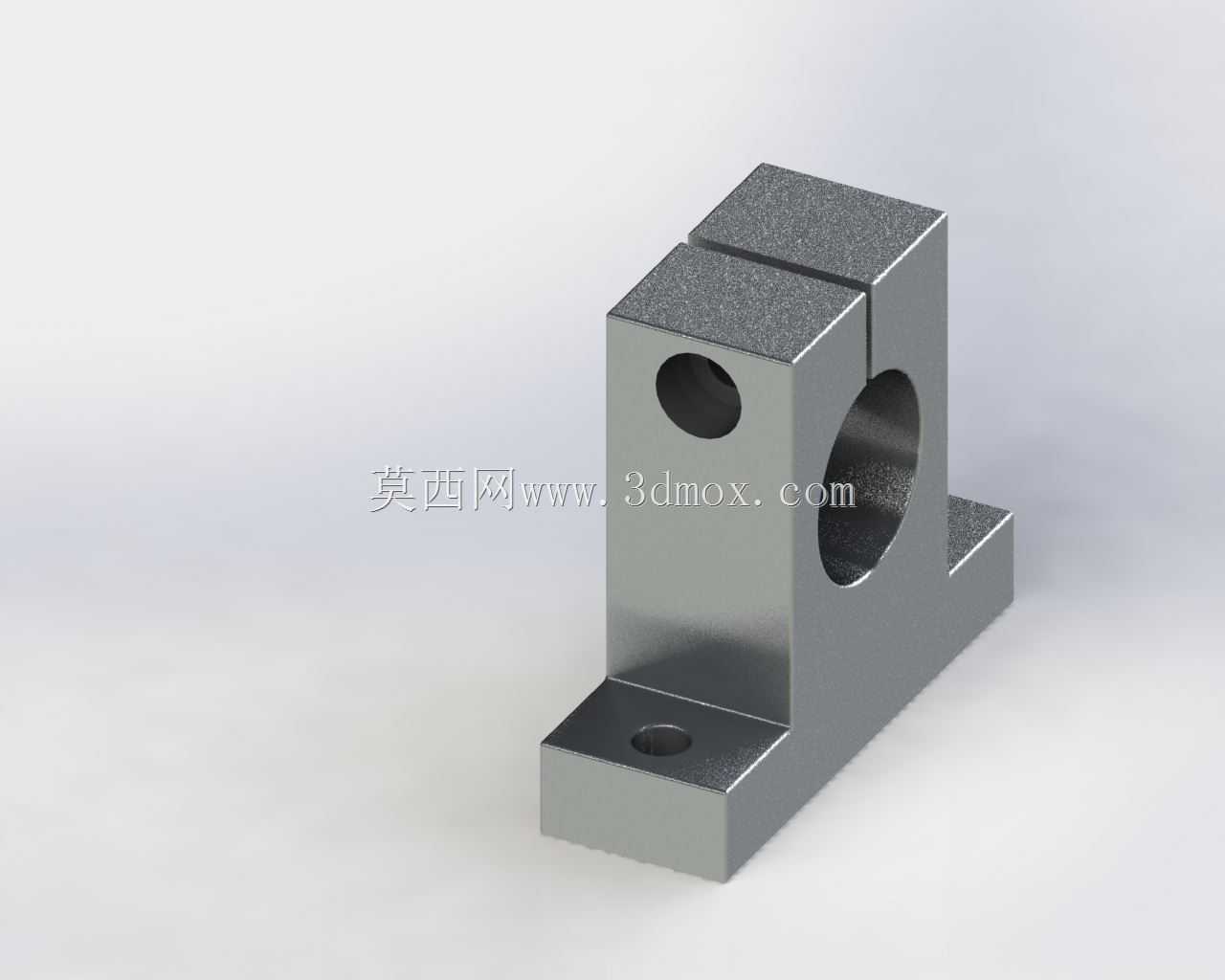

25mm规格T型直线轴承轴支撑固定座

　　在非标自动化生产线、点胶设备、检测分选台这类需要做直线往复运动的设备里，光轴搭配直线轴承的导向方案成本低、维护简便，应用占比一直不低，而轴支撑座作为把光轴牢牢固定在设备机架上的核心连接件，其结构合理性直接影响整套导向机构的运行精度与使用寿命。这款适配25mm直径直线轴承的T型安装支架，就是针对水平或垂直布置的光轴导向场景设计的夹紧式固定件，区别于传统的螺栓顶紧式光轴座，它采用开口剖分式夹紧结构，能在不损伤光轴表面的前提下提供足够的抱紧力，避免设备长期运行后光轴出现移位、偏转的问题。从实际安装场景来看，这类支架常成对使用，分别布置在光轴的两端，也可根据行程长度在中间位置增设支撑点，降低长光轴的自重挠度，保障直线轴承在光轴上滑动时的同轴度，减少轴承内部滚珠的偏磨情况，延长整套导向组件的更换周期。

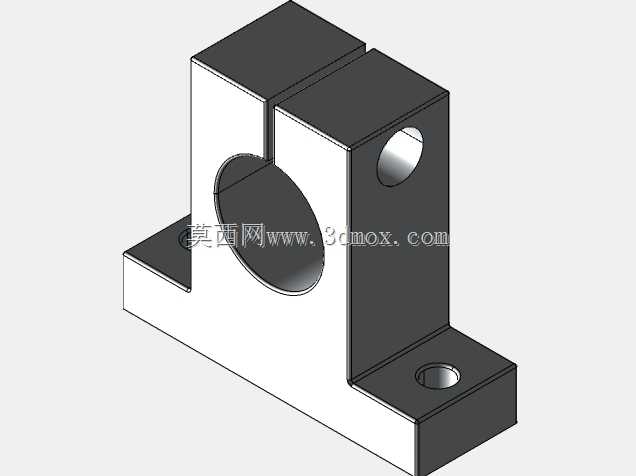

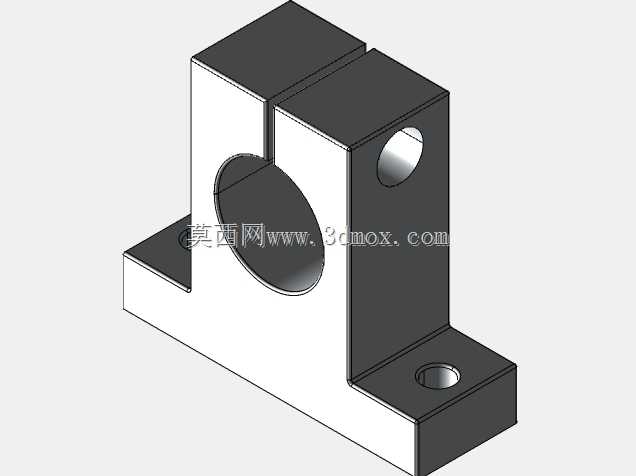

　　设计上这款支架采用了分体式夹紧的思路，主体安装底座和轴承抱紧位为一体化结构，底座两侧伸出带安装孔的固定耳，安装孔为沉头设计，可使用内六角圆柱头螺栓直接固定在铝型材机架或钢板安装面上，安装时不需要额外加工避让槽，螺栓头完全沉入沉孔内不会干涉周边部件的运动。抱紧位的开口槽设置在支架侧方，槽体一侧预留了锁紧螺纹孔，装配时先将直线轴承连同光轴穿入支架的中心安装孔，调整好光轴的水平度或垂直度后，拧紧锁紧孔内的内六角螺栓，开口槽产生弹性形变即可均匀抱紧轴承外圈，这种夹紧方式不会对轴承外圈造成单点挤压，能避免轴承内圈变形导致的滑动卡顿问题。支架侧方还预留了一个定位销孔，在一些对导向精度要求较高的设备上，可打入定位销限制支架自身的安装位移，进一步提升整套机构的重复定位精度。

　　从安装边界尺寸来看，这款支架的底座宽度、中心高度都适配常规25mm光轴导向系统的安装尺寸，中心高参数匹配市面上多数同规格直线轴承的安装高度要求，底座上的两个安装孔孔距符合通用铝型材的安装孔位标准，不管是在4040、4080铝型材上安装，还是在加工好的钢板台面上固定，都不需要额外做转接板，能直接适配。中心安装孔的内径公差按照过渡配合设计，压入直线轴承时不会出现过松打滑或者过紧压伤轴承外圈的问题，开口槽的宽度经过反复校核，拧紧锁紧螺栓时的形变量刚好能抱紧轴承外圈，又不会因为形变过大导致支架本体出现应力断裂。在实际选型使用时，需要注意如果是垂直布置的光轴导向场景，要在支架下方增设轴向限位挡圈，避免光轴受轴向负载时出现窜动；如果是高速往复运动的工况，可在支架抱紧位和轴承外圈之间增加薄薄的一层阻尼胶层，吸收部分运行振动，降低运行噪音。另外这款支架的边角都做了倒角处理，没有尖锐的毛刺飞边，装配时不会划伤操作人员的手套或者手部，也不会在安装过程中刮伤光轴的镀铬表面，这点细节在批量装配的生产线里能减少不少不必要的装配损伤问题。
