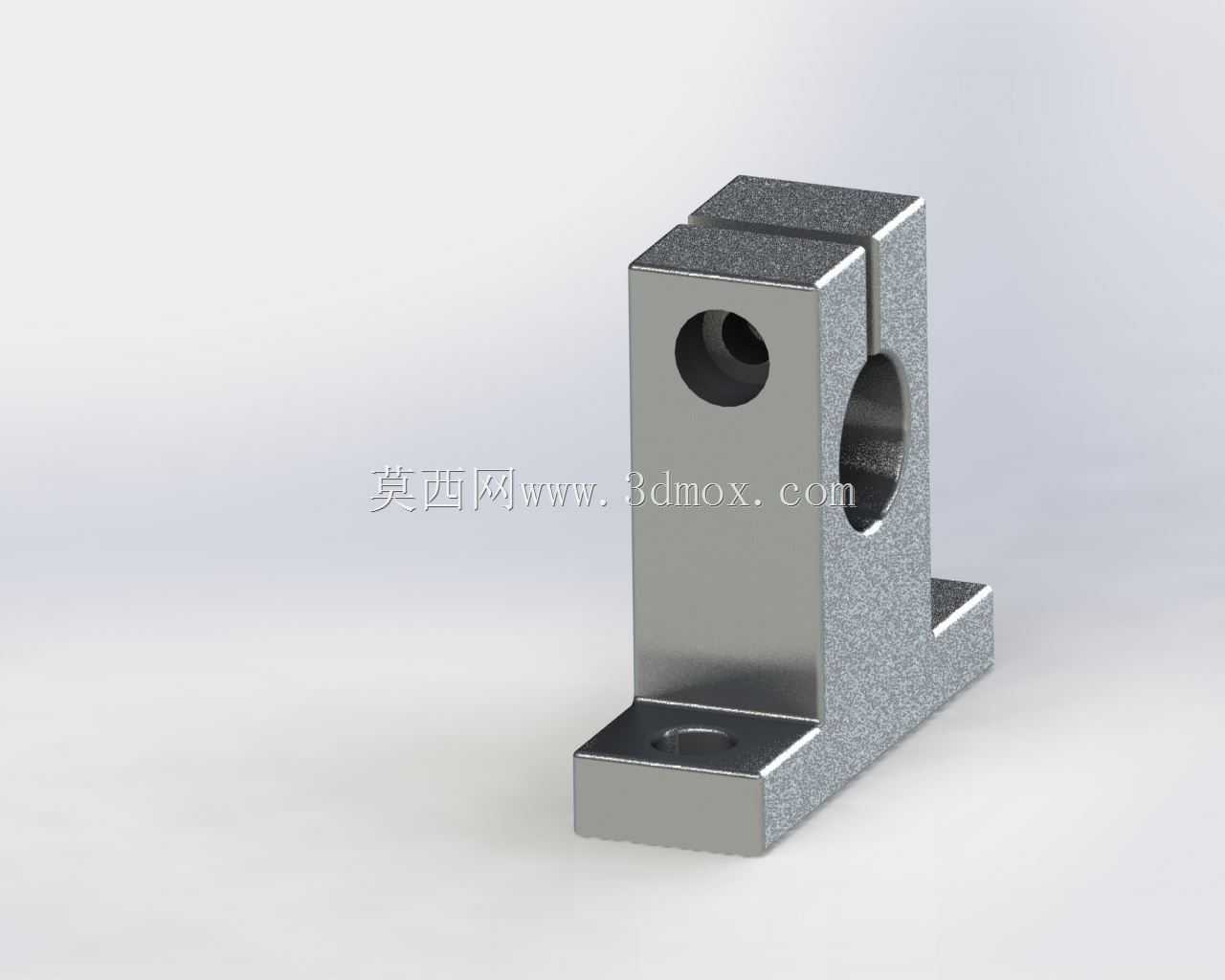

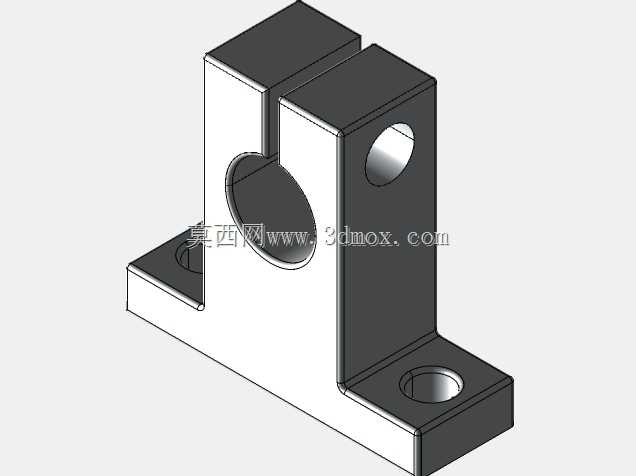

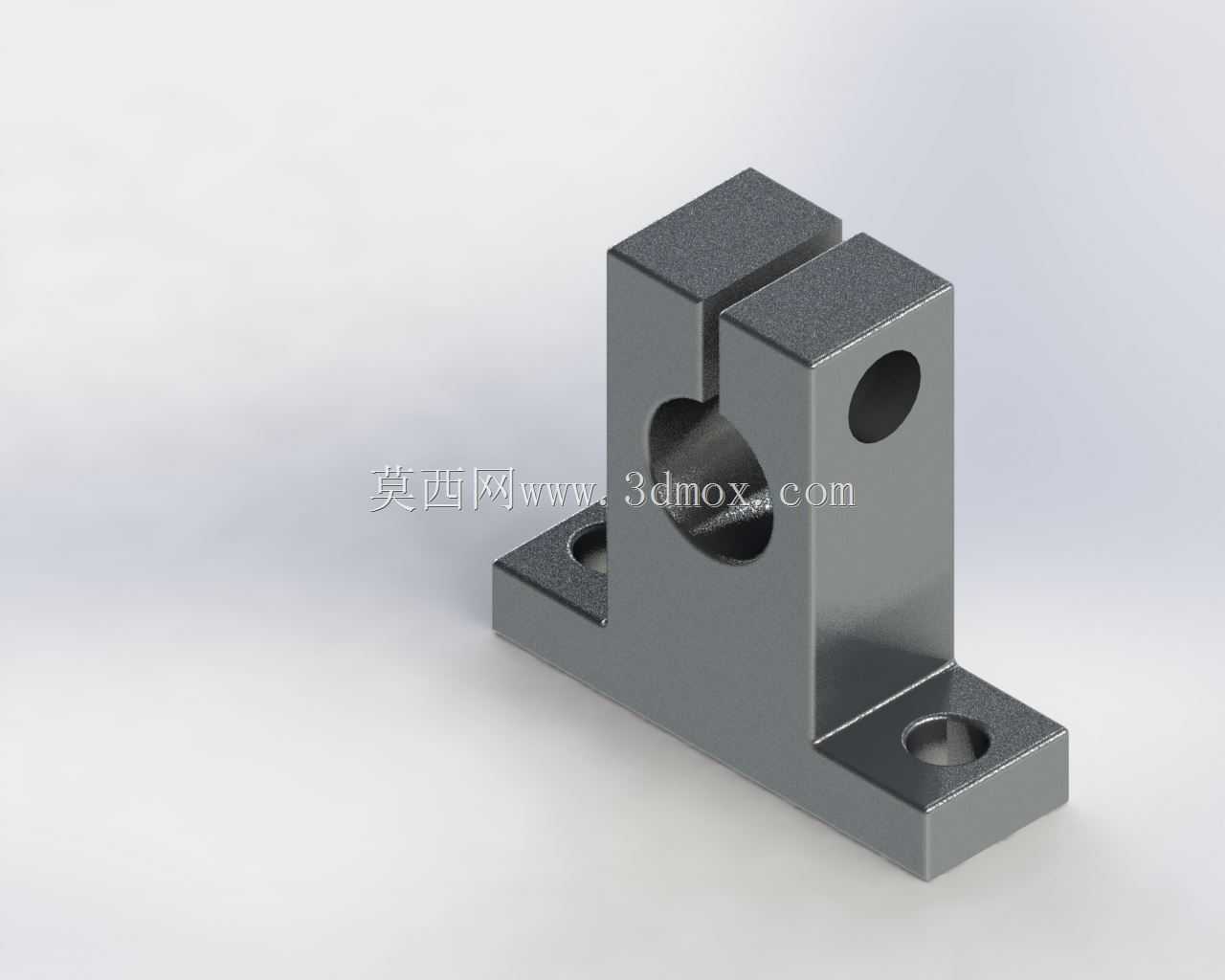

12mmT形直线轴承轴支座SH12

　　在自动化输送线、点胶设备、小型检测工装这类需要做直线往复运动的工位上，光轴导向的支撑固定一直是结构设计里容易被忽略却直接影响运行精度的环节，这款T形结构的直线轴承轴支座，就是针对12mm直径光轴的立式安装场景做的适配设计。从实际使用场景来看，这类支座大多用在设备中部的光轴支撑点位，区别于卧式法兰支座的侧装需求，T形立式结构可以直接锁附在设备安装基板的平面上，不需要额外做转接支架，能有效压缩导向机构的整体安装高度，对于内部安装空间局促的桌面型自动化设备、小型模组化工装来说，这个结构特性可以大幅降低整体布局的设计难度。

　　从功能特性上看，支座主体采用一体式的金属切削结构，上部的夹持孔位用来嵌入对应规格的直线轴承，侧面的锁紧开槽配合横向的锁紧螺孔，在轴承装入后可以通过拧紧锁紧螺钉收窄开槽间隙，把轴承外圈牢牢抱紧，避免设备运行过程中轴承出现轴向窜动或者外圈跟转的问题，这一点在高速往复运动的工况下尤为重要——如果轴承外圈跟转，会快速磨损支座的安装孔内壁，导致整个支撑位的同轴度失效，进而引发光轴卡滞、运行阻力变大的问题。下部的安装底板做了两个对称的沉头安装孔，安装时可以用内六角螺钉从上方直接穿入锁在基板上，沉头结构可以让螺钉头部完全没入支座平面，不会突出表面干涉周边的其他运动部件，两个安装孔的孔距做了标准化适配，和市面上同规格的SH系列支座安装尺寸完全兼容，做设备维护替换的时候不需要重新打孔调整安装位，能大幅缩短停机维护的时间。

　　设计思路上，这款支座没有做多余的减重或者装饰结构，所有的结构特征都服务于安装刚性和装配便利性：上部的夹持段和下部的安装底板做了加厚的过渡连接，避免锁紧的时候因为应力集中导致支座出现形变，夹持孔的内壁做了高精度的镗削加工，和直线轴承外圈的配合公差控制在过渡配合区间，既不会因为间隙过大导致轴承装夹后出现偏斜，也不会因为过盈量太大导致轴承装入后内圈变形，影响光轴的滑动顺畅度。侧面的锁紧螺孔位置做了优化，避开了光轴穿入的核心行程区域，锁紧螺钉拧紧的时候，夹持力会均匀作用在轴承外圈的整个圆周面上，不会出现局部压持导致轴承内圈变形的问题。

　　从安装边界尺寸来看，这款支座的整体高度适配12mm光轴的中心高要求，安装后光轴的中心距离安装基板平面的高度为固定标准值，设计选型的时候可以直接根据这个中心高来匹配两端的支撑座、驱动滑块的安装高度，不需要额外做高度补偿计算。底板的外形轮廓做了圆角处理，没有尖锐的棱角，装配的时候不会划伤操作人员或者周边的管线，整体的宽度尺寸控制得比较紧凑，并排安装多个支座的时候，最小间距可以压到很小，适合多根光轴平行布置的导向场景，比如多工位的移栽机构、并排设置的检测探针模组这类需要多轴平行导向的结构，用这款支座可以让整体布局更紧凑，减少不必要的空间占用。

　　实际选型使用的时候需要注意，这款支座是单点位支撑结构，适合光轴长度在500mm以内的短行程导向场景，如果光轴跨距过大，需要在光轴中部增加同型号的支座做辅助支撑，避免光轴因为自重出现下挠变形，影响运行精度。装配的时候要先把直线轴承压入支座的夹持孔，再穿入光轴调整好同轴度，最后再拧紧侧面的锁紧螺钉，不要先锁紧螺钉再穿光轴，那样容易刮伤光轴表面或者轴承的钢珠保持架。另外安装底板的沉头孔深度适配标准长度的内六角螺钉，选型螺钉的时候要注意长度不要超过沉头孔的深度加上基板的螺纹深度，避免螺钉顶到基板下方的其他结构。
