13mm轴径箱式直线滑块轴承结构

　　在轻载自动化输送、桌面级工装治具、小型检测设备的直线导向机构选型中，这类适配13mm光轴的箱式直线滑块是非常常见的导向承载部件，很多做小型非标设备的结构工程师在搭建短行程往复运动机构时，都会优先考虑这类集成式滑块单元，不用额外设计轴承座的安装结构，能大幅缩短设计出图的周期。从实际使用场景来看，这类滑块常被用在3D打印设备的Z轴升降导向、小型点胶机的X/Y轴平移工位、电子产品组装线的短距离推送滑台、实验室取样设备的直线进给机构里，因为整体结构紧凑，安装占用空间小，对于安装空间受限的小型设备来说适配性很强。

　　从功能特性上看，这个滑块单元内部集成了直线轴承保持架与钢球循环结构，运动过程中钢球在保持架的滚道内循环滚动，和光轴之间是滚动摩擦，相比传统的铜套滑动导向，运行阻力更小，低速运动时不容易出现爬行现象，能保证运动过程的平顺性。滑块的外壳采用一体式箱式结构，相比开口型直线轴承的单独安装结构，自身的刚性更好，能承受一定大小的径向载荷，同时因为是封闭箱型结构，日常使用中可以阻挡一部分加工碎屑、粉尘进入内部滚道，延长内部轴承的维护周期，不过在粉尘浓度较高的加工场景使用时，还是建议额外加装轴用刮屑圈，避免硬质颗粒进入滚道造成光轴表面拉伤。

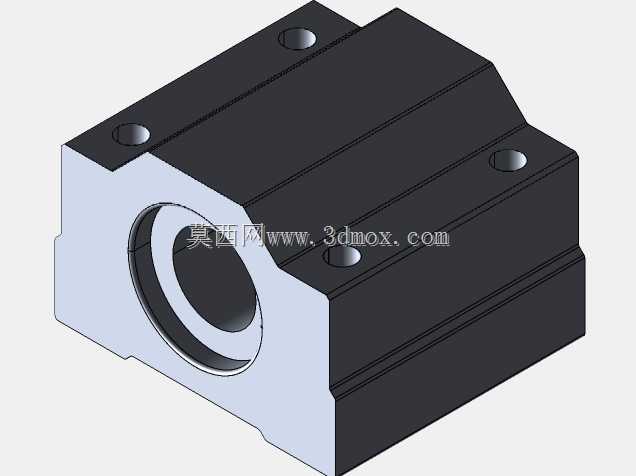

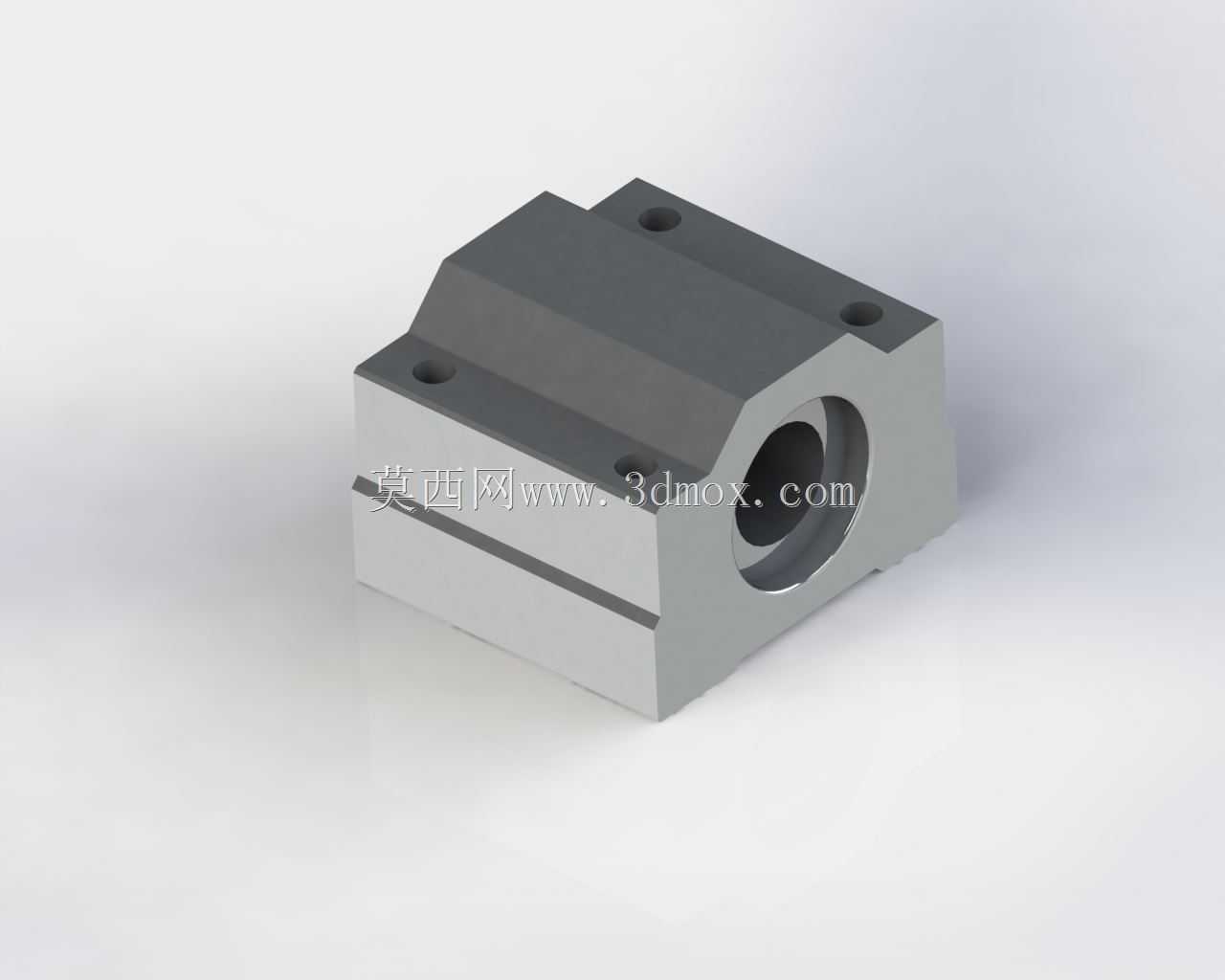

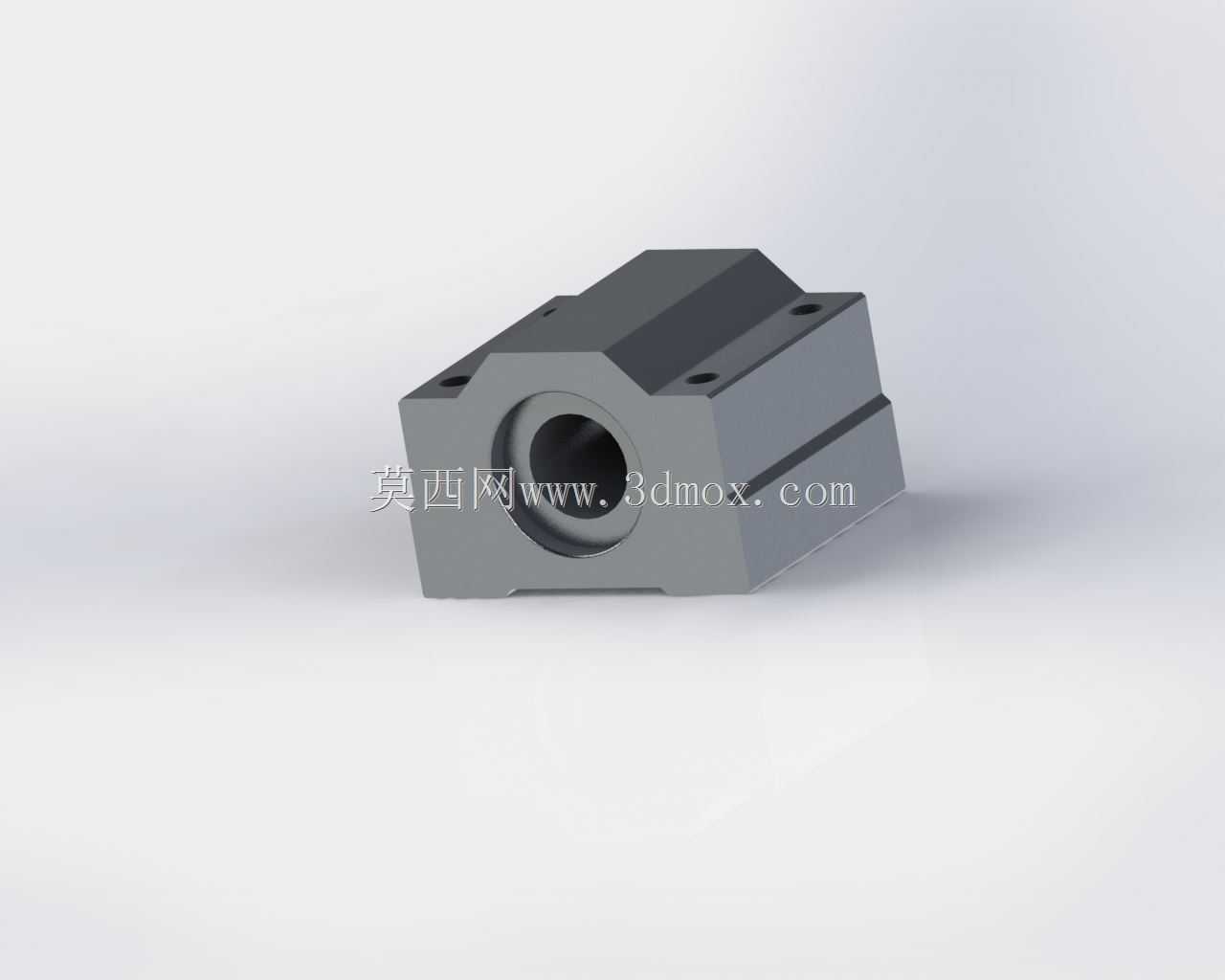

　　从设计思路层面拆解这个结构，外壳的安装面做了平整的铣削加工，四个安装沉孔对称分布在滑块主体的两侧凸台上，安装时可以直接从上方穿入内六角螺丝固定在滑台板上，不需要在滑块下方预留螺母安装空间，对于薄板类安装基板的适配性更好。滑块中心的轴承安装孔和外壳是同轴设计，保证装入直线轴承后，轴承内孔和安装基准面的平行度控制在合理公差范围内，避免安装后出现轴孔别劲、运行卡滞的问题。滑块侧面的贯通孔是轴承的顶丝固定位，装入标准SC13UU直线轴承后，拧紧顶丝可以防止轴承在外壳内出现轴向窜动，尤其是在垂直安装的使用场景下，能避免滑块往复运动时轴承从外壳内脱出。

　　关于外形尺寸与安装边界，这个滑块适配的光轴公称直径为13mm，选型时要注意配套光轴的外径公差建议选g6级，表面硬度达到HRC60左右，表面粗糙度控制在Ra0.8以下，才能保证滑块的运行寿命和运动精度。滑块的整体宽度、高度尺寸都属于紧凑型设计，安装孔的孔距遵循同规格箱式滑块的通用安装尺寸，和市面上同型号的滑块安装兼容性较好，设备维护更换时不需要重新加工安装孔位。设计安装结构时要注意，滑块的安装面和光轴的平行度需要调整到0.02mm/100mm以内，如果平行度超差，会导致滑块运行阻力骤增，严重时会造成钢球滚道的点蚀磨损，大幅缩短使用寿命。另外在布置光轴的支撑结构时，如果行程长度超过400mm，建议在光轴中间增加支撑座，避免光轴自重下挠，导致滑块运行到中间位置时出现卡滞。

　　在实际装配过程中，这类滑块不要直接敲击端面或者外壳，建议使用铜棒轻敲轴承内圈引导装入光轴，装配前要把光轴表面的防锈油擦拭干净，涂抹少量低粘度的润滑脂，降低初期运行的磨损。日常维护时，根据使用环境的粉尘情况，每隔1-3个月补充一次润滑脂即可，不需要复杂的维护操作。对于负载方向有偏载的使用场景，建议采用双光轴双滑块的布置形式，单个滑块只承受径向载荷，避免承受过大的倾覆力矩，防止钢球局部受力过大造成早期损坏。
