SC10UU箱式直线滑动轴承滑块结构

　　在做小型自动化输送线、桌面级数控改造、非标检测工装的导向结构选型时，箱式直线滑块单元是很多工程师最先接触的导向部件，这款适配10mm光轴的SC10UU滑块，就是这类应用里普及率极高的规格。很多刚接触传动设计的新人容易把它和开口型直线轴承滑块混淆，实际上这款封闭箱式结构的滑块，更适合水平布置、负载方向垂直向下的光轴导向场景，不需要额外调整轴承预压间隙，出厂自带的密封端盖已经能阻挡大部分工况下的粉尘、切削碎屑进入轴承内部的滚珠滚道，日常维护只需要定期通过滑块上的注油孔补充润滑脂即可，维护成本远低于定制的线性导轨副。

　　从结构设计逻辑来看，这款滑块的外壳采用一体式铸铝加工成型，不是那种两片式拼接的薄壳结构，外壳的四个安装孔做了沉台设计，安装时可以直接把内六角螺栓的头部完全埋入沉台，不会突出滑块上表面干涉滑台搭载的工装板、气缸或者检测模组。轴承内芯是标准的LM10UU直线轴承，压入铝壳的内孔后靠两端的卡簧限位，不会在往复滑动的时候出现轴承窜动的问题，这种模块化的内芯设计也方便后期维护更换，不需要整体更换整个滑块单元，只需要压出磨损的轴承内芯替换同规格标准件即可，大幅降低设备后期的运维备件成本。

　　实际安装边界上，这款滑块适配的光轴公称直径为10mm，光轴的安装同轴度公差建议控制在0.1mm/m以内，过高的同轴度偏差会导致滑块滑动阻力骤增，甚至出现卡滞、滚珠剥落的问题。滑块的四个安装孔孔距是标准的SC系列通用尺寸，和市面上同规格的滑块安装孔位完全互换，不需要重新加工安装板的孔位就能直接替换，这也是这类标准件能在非标设备里大量应用的核心原因——互换性强，不需要单独定制加工，采购周期短，成本可控。

　　在具体应用场景里，这类小规格箱式滑块经常用在小型点胶机的Z轴升降导向、包装设备的料仓推拉导向、3D打印设备的运动轴导向、工装夹具的滑动定位结构里，它的额定动负载足够承载十几公斤的水平负载，往复运行速度最高可以达到1m/s，完全能满足大部分中低速轻载的直线运动需求。设计选型的时候需要注意，这类滑块不适合承受过大的倾覆力矩，如果滑台的负载重心偏离滑块中心距离过大，需要考虑双滑块并排布置，或者选用更长规格的加长型滑块，避免单侧受力过大导致轴承滚珠局部磨损过快，缩短使用寿命。

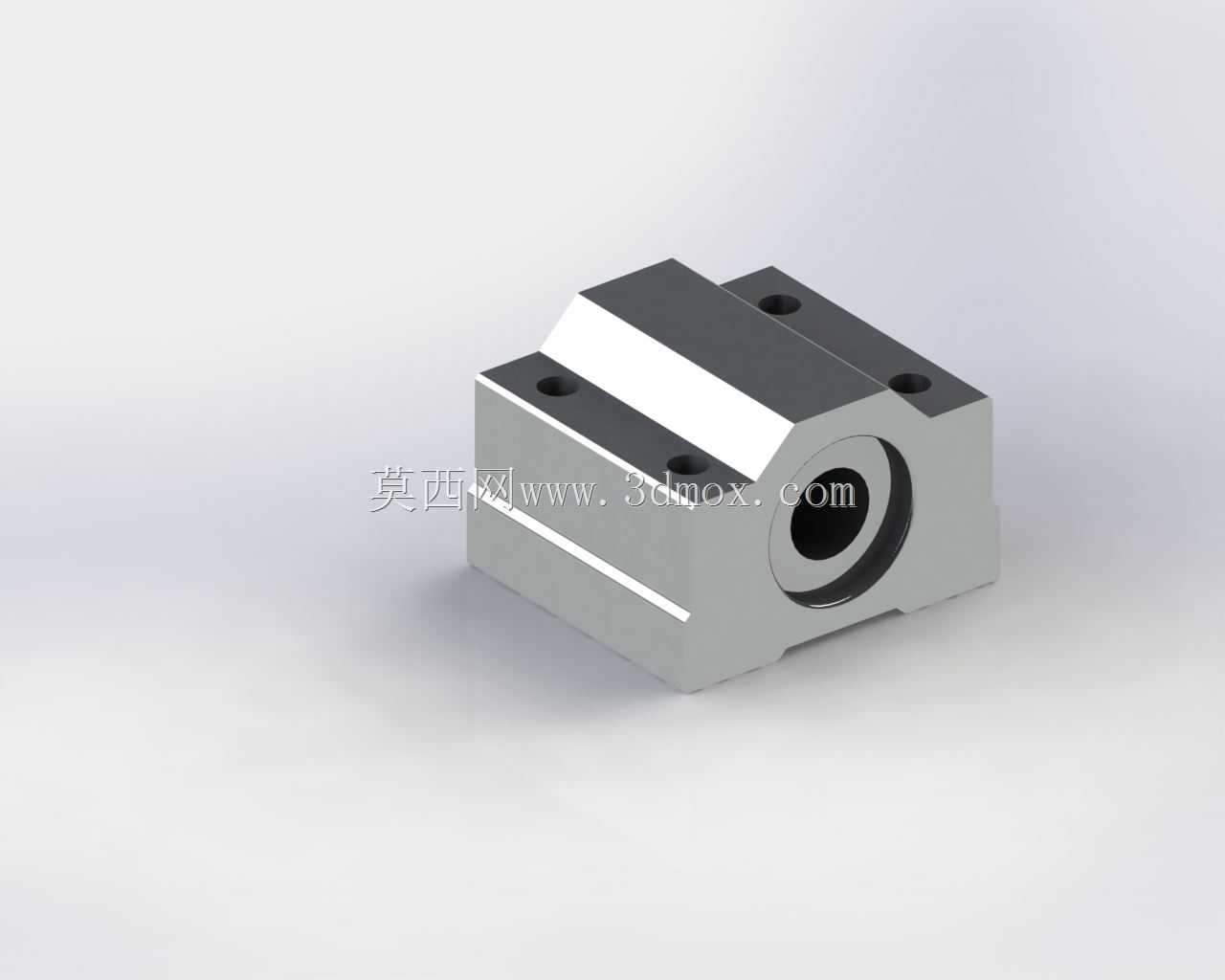

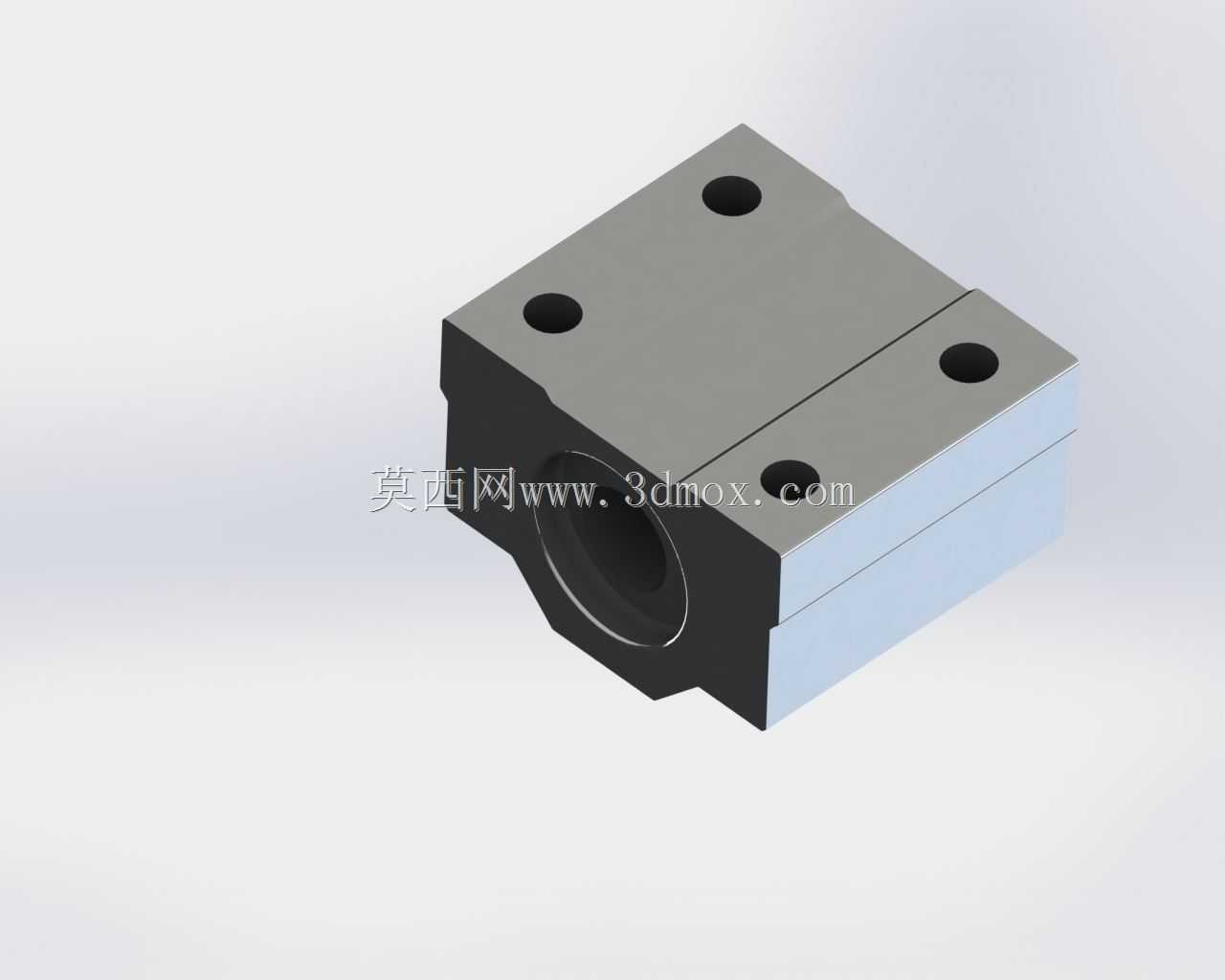

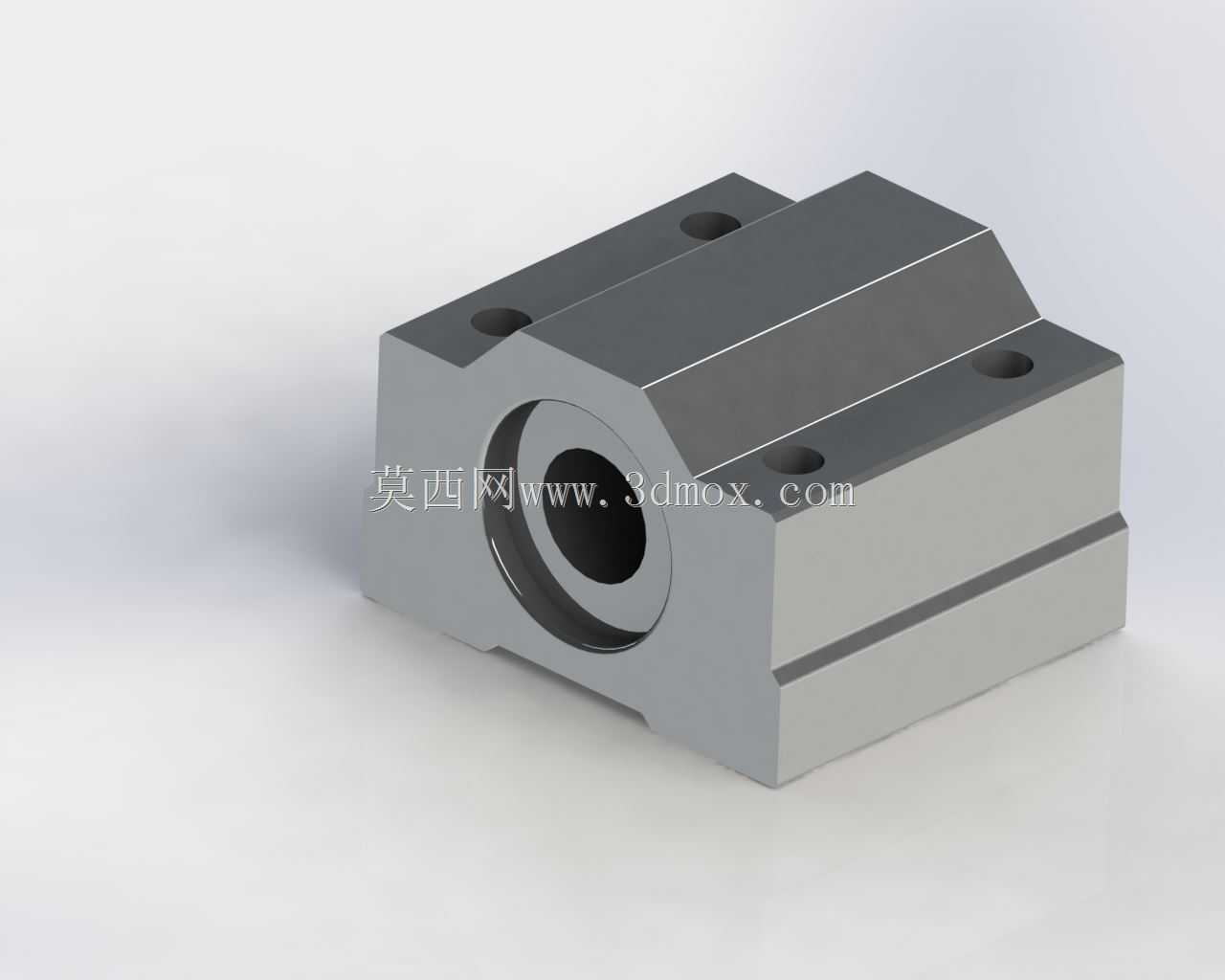

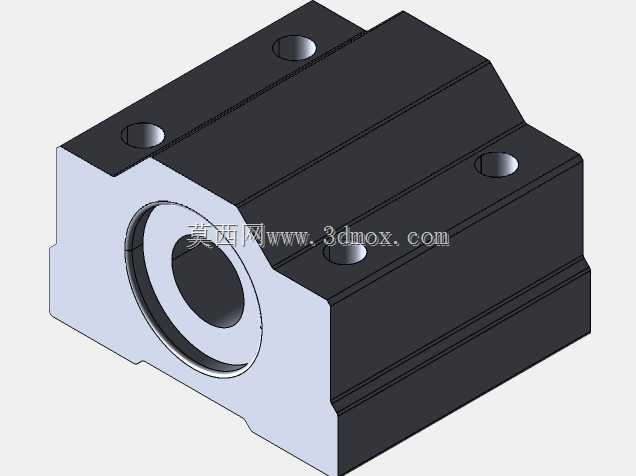

　　从建模细节来看，这个三维模型还原了滑块的所有安装特征：外壳的安装沉孔深度、注油孔的位置、两端密封盖的凸台结构、轴承内孔的倒角尺寸都和实物一致，导入装配体的时候可以直接用来做干涉检查，不需要再额外修正安装尺寸。很多工程师在做方案阶段的装配验证时，直接调用这类标准件模型，能大幅减少重复建模的工作量，只需要把滑块和光轴做同轴配合、安装面做重合配合，就能快速完成导向机构的装配，模拟滑动行程的时候也不会出现特征缺失导致的配合报错。

　　另外需要注意的是，这类滑块的安装面需要做一定的平面度要求，建议安装面的平面度公差控制在0.05mm以内，如果安装面翘曲，会导致铝壳受力变形，挤压内部的直线轴承，导致滑动顺畅度下降。如果是在有切削液、多粉尘的加工场景下使用，可以在滑块两端额外加装防尘刮片，进一步提升密封防护效果，延长轴承的使用寿命。在做垂直轴布置的时候，需要搭配平衡气缸或者配重结构，避免断电的时候滑块因为自重下滑，因为这类直线轴承本身没有自锁功能，无法承受轴向的静态负载保持力。
