20mm轴径箱式直线轴承滑块单元

　　这款箱式直线滑块单元是直线传动系统里的基础导向部件，适配公称直径20mm的光轴导轨，在各类需要直线往复运动的设备结构里都能见到它的身影。从3C产品组装流水线的移栽工位，到包装设备的推料机构，再到小型数控雕刻机的轴向移动平台，甚至是医疗检测设备的样本推送模组，只要是需要低阻力、高精度直线往复动作的场景，这类滑块单元都能提供稳定的导向支撑。它的核心功能是将光轴的圆柱面作为运动基准，通过内置的直线轴承实现滑动副的低摩擦运动，同时自带的一体式安装座可以直接将运动负载固定在滑块上，省去了额外设计轴承安装座的工序，大幅降低结构设计的复杂度。

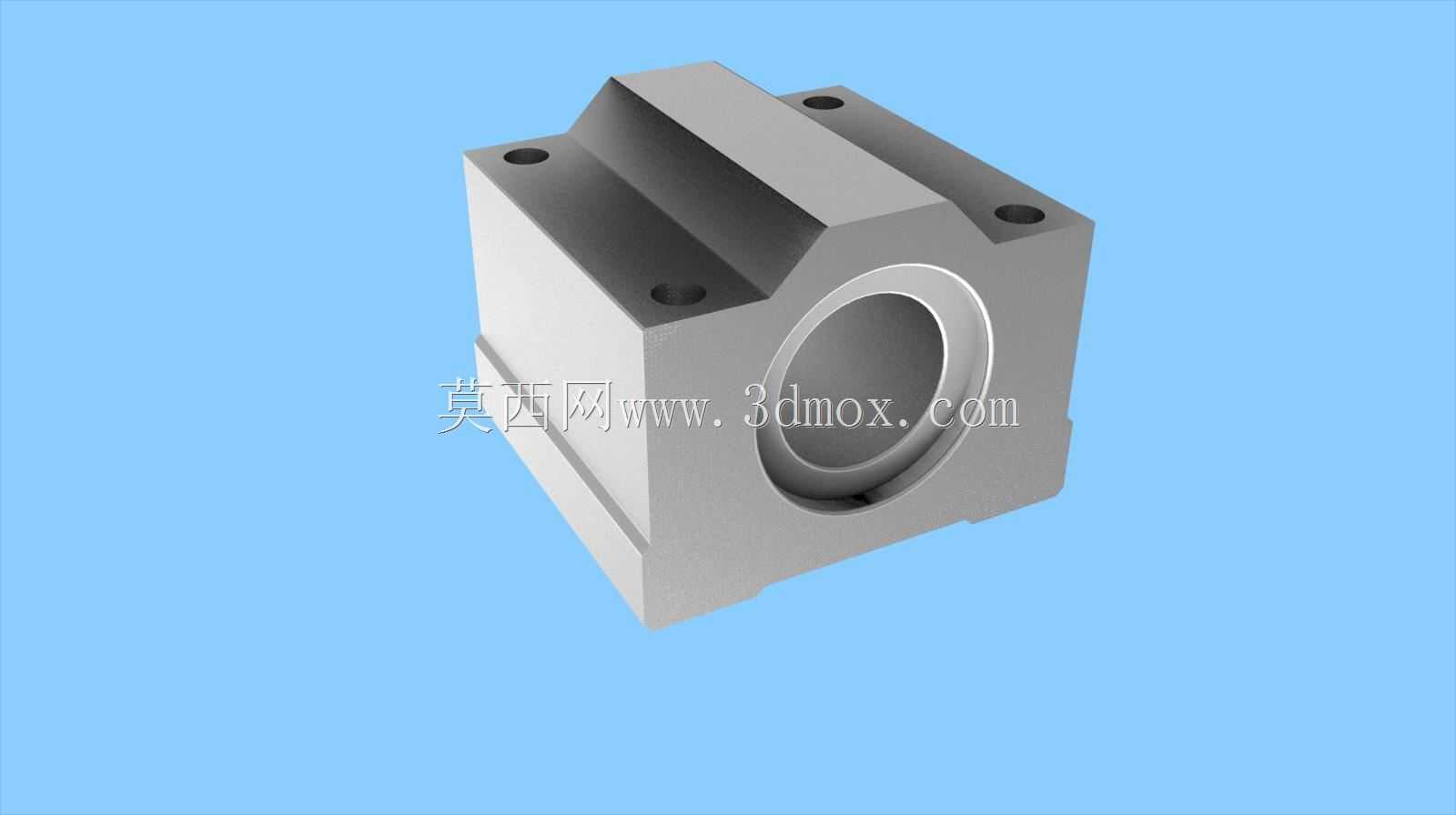

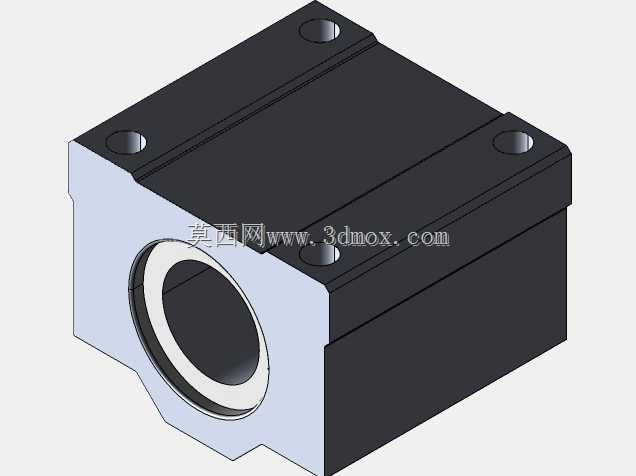

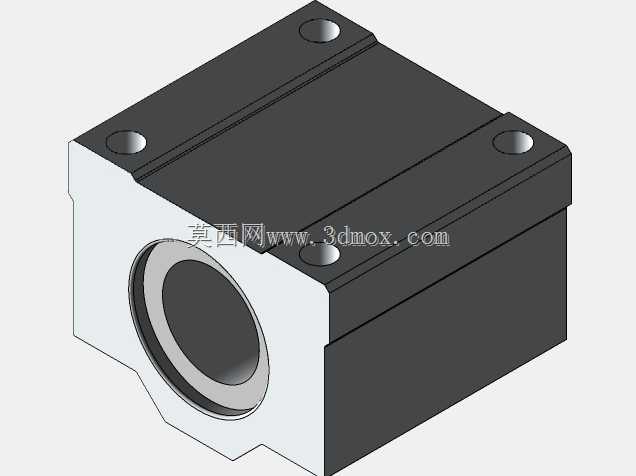

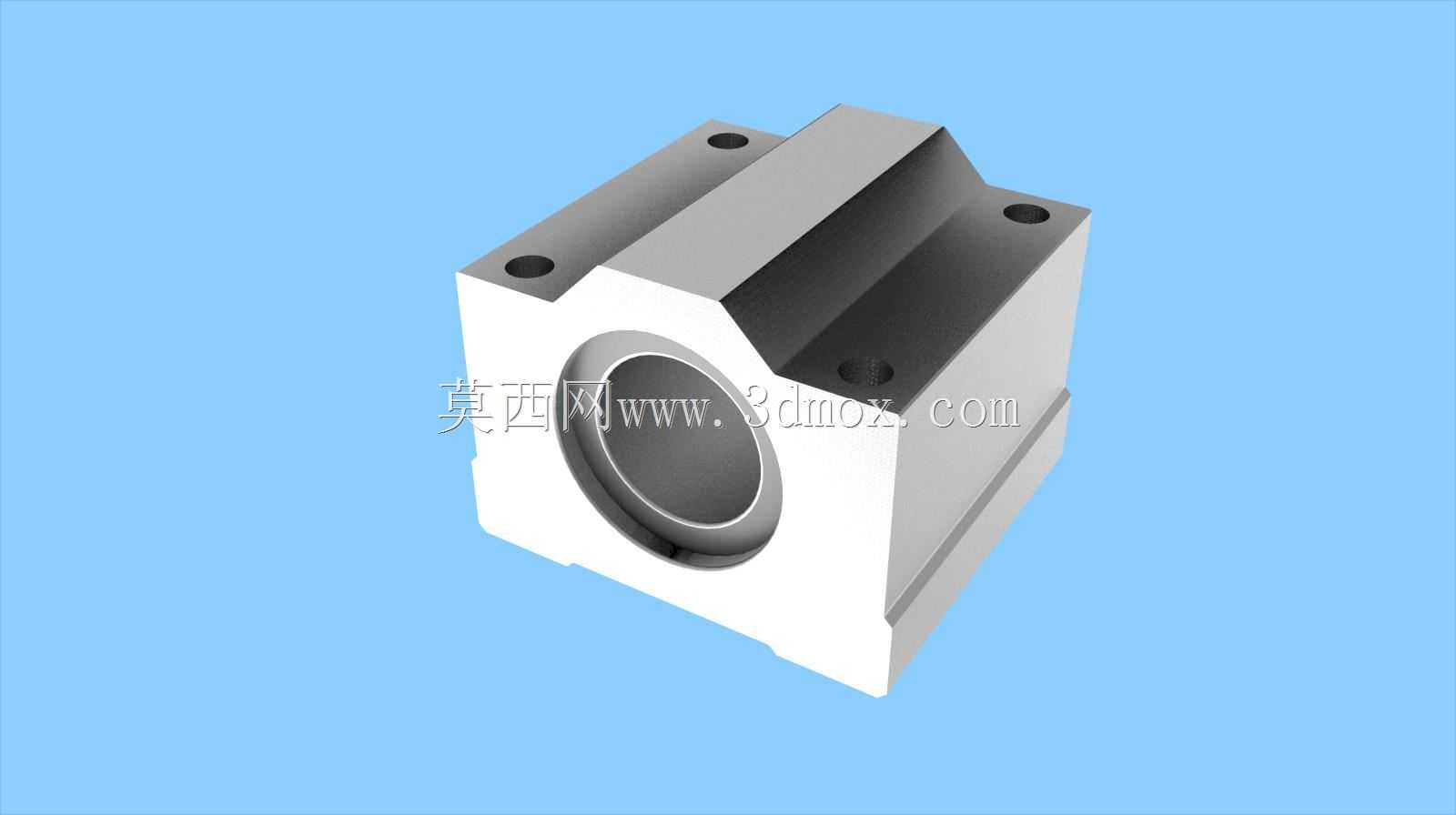

　　从结构设计思路来看，这款滑块采用了一体式铝合金壳体的设计，壳体本身做了方正的箱式结构，四个角位预留了沉头安装孔，安装时可以直接从滑块上方穿入螺栓，将滑块锁紧在需要做直线运动的移动台板上，这种安装方式相比开口式滑块的侧面锁紧结构，安装刚性更好，能承受更大的垂直于光轴方向的负载，同时也能避免长期运行后锁紧螺栓松动导致的滑块偏斜问题。壳体中间的通孔用于穿入配套光轴，孔内预装的标准直线轴承自带密封结构，能阻挡大部分工况下的粉尘、碎屑进入轴承滚道，延长轴承的使用寿命，轴承和壳体之间采用过盈配合压装，不需要额外的轴向固定结构，装配工序简单，适合批量设备的快速组装。

　　在安装边界尺寸上，这款滑块的整体外形为方正块体，安装孔的孔位间距遵循行业通用的标准尺寸，不需要单独定制安装板，直接匹配市面上同规格的光轴安装座、光轴支撑座就能组成完整的直线导向模组。滑块的中心高是固定值，设计移动台板的时候只需要按照这个中心高预留安装空间，不需要额外调整光轴的安装高度，能大幅缩短结构设计的校核时间。滑块的端面和安装面都做了铣削加工，平面度能满足常规自动化设备的安装精度要求，不需要二次加工就能直接使用。

　　实际使用过程中，这类滑块单元可以承受径向的负载，同时也能承受一定的倾覆力矩，在单根光轴导向的轻载场景下，单只滑块就能满足导向需求，如果是负载较大或者行程较长的场景，通常会在同一根光轴上配置两只滑块，或者采用双光轴平行布置的方式，每根光轴上配置一到两只滑块，进一步提升运动的稳定性，避免运动过程中出现卡滞、晃动的问题。和滚珠直线导轨相比，这类箱式滑块搭配光轴的导向方案成本更低，安装调试更简单，对安装面的平面度要求也更低，在中低速、轻载的直线运动场景下性价比极高，是很多自动化设备结构设计里的首选导向部件。

　　建模过程中需要重点注意几个关键尺寸的准确性：首先是中间轴承安装孔的内径尺寸，要和标准20mm内径直线轴承的外径做公差匹配，保证压装后轴承不会出现松动或者壳体开裂的问题；其次是四个安装孔的位置度，要保证和行业通用的安装尺寸一致，避免用户安装时出现孔位对不上的问题；另外壳体内部的避空结构要做合理设计，在保证结构强度的前提下尽量减少壳体的壁厚，降低整体重量，同时要预留出轴承的压装定位台阶，保证轴承压装到位后不会出现轴向窜动。滑块的外轮廓边角做了小倒角处理，既可以避免安装时划伤操作人员，也能去除加工过程中产生的毛刺，提升零件的外观质感。
