做自动化设备结构设计快十二年,经手的线性导轨选型没有一百也有八十,这款QEW35CA规格的导轨,是我在做中负载高速往复工位时优先考虑的型号之一。先从实际应用场景说,这类导轨最常出现在3C电子组装线的移栽工位、小型数控雕铣机的轴向进给单元、包装设备的推料往复机构,还有光伏组件串焊机的焊头移动模组上,这些场景的共性是对运动平顺性有要求,同时安装空间不会预留太冗余的位置,对导轨的截面尺寸、安装孔位的标准化程度要求很高。
从功能特性上拆解,这款导轨属于静音式宽幅线性导轨,和同规格的标准HG系列导轨比,滑块和导轨的滚道接触角度做了优化,滚柱(或者说钢球)的回流路径做了圆弧过渡设计,高速运行时不会出现钢球撞击回流槽的异响,在3C车间这类对环境噪音有管控的场景里,这点优势非常明显。导轨本体采用高碳铬轴承钢淬硬处理,滚道表面硬度能达到HRC58-62,额定动载荷足够支撑35规格对应的中负载工况,日常运行速度能到1.5m/s以上,满足绝大多数中高速往复运动的需求。

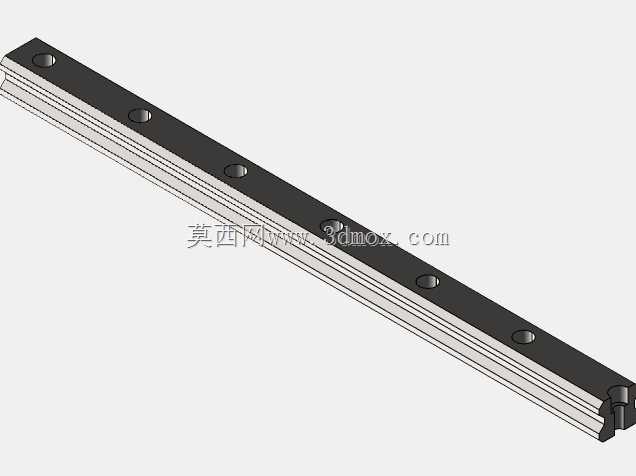

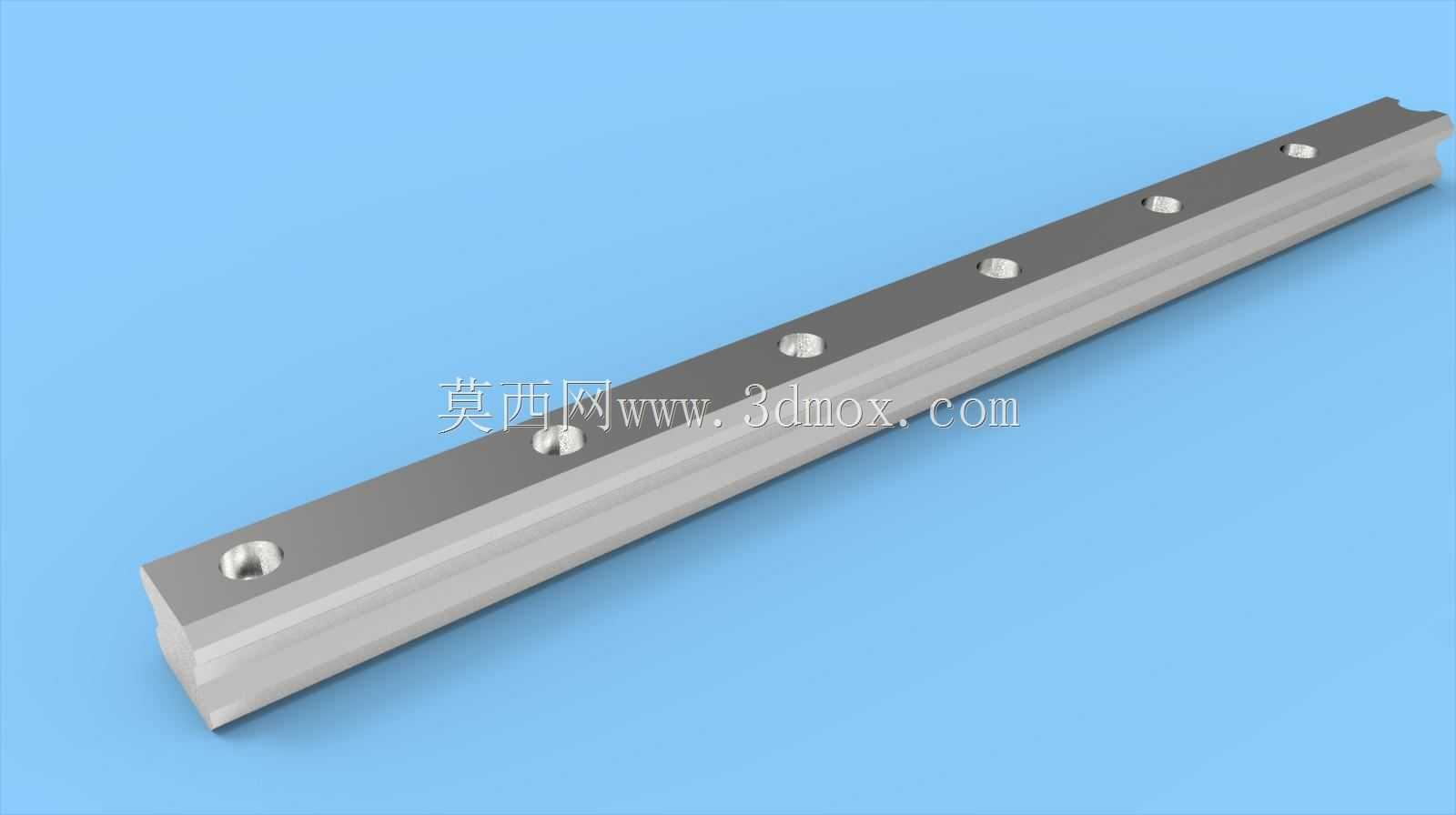

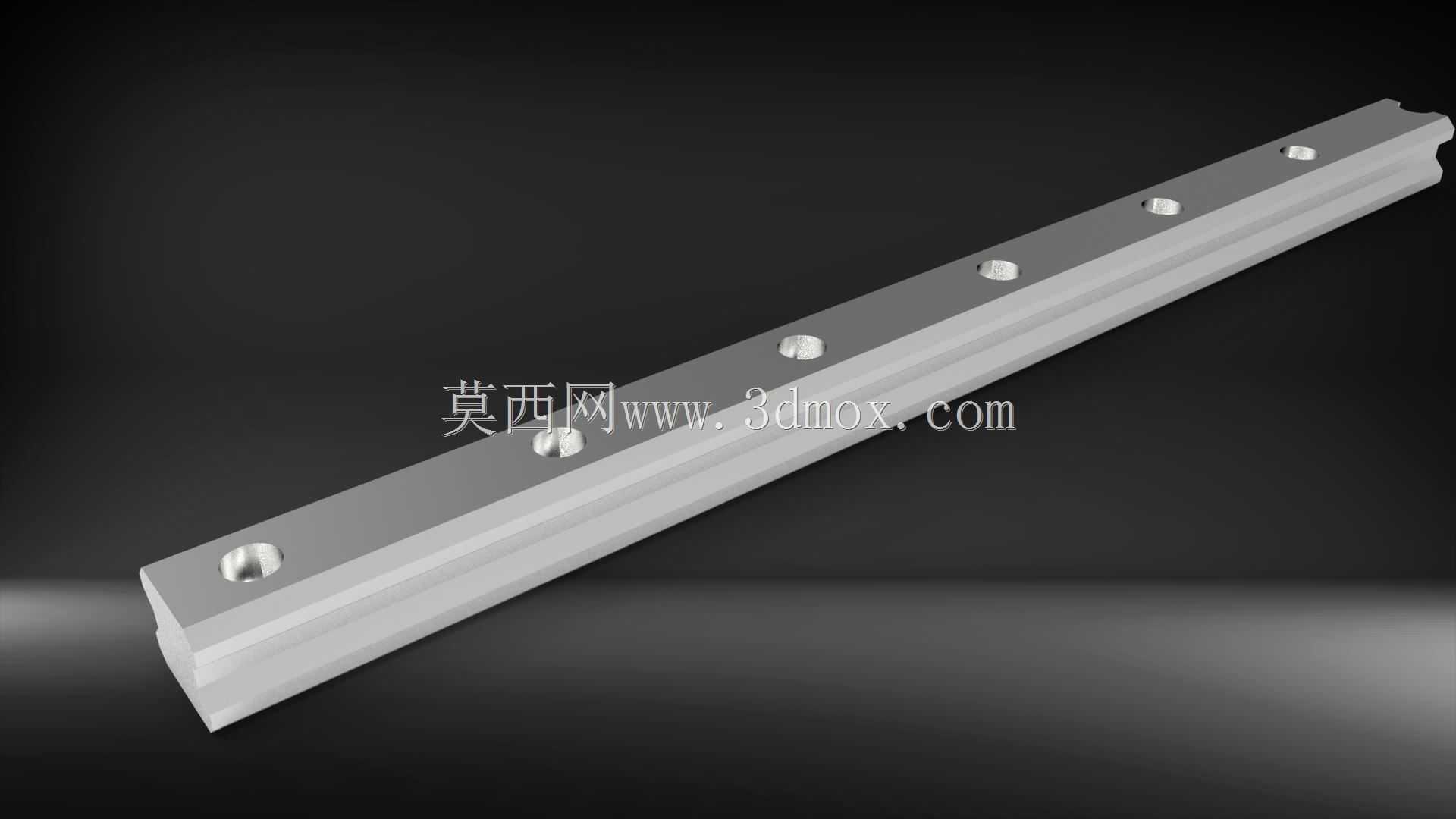

说回设计思路,做这个导轨的三维建模时,首先要卡准的是安装边界尺寸:导轨宽度35mm,总高度14.8mm,安装孔采用M6沉头孔,孔距是标准的40mm等距分布,两端的安装孔到导轨端面的距离是20mm,这些尺寸是和市面上同规格导轨完全互换的核心,不管是替换现有设备上的旧导轨,还是做新设备的模组设计,都不用重新调整安装板的孔位。建模的时候要注意导轨的滚道成型面,是双圆弧哥特式结构,接触角45度,这个结构能同时承受径向、反径向和左右方向的横向载荷,四个方向的额定载荷基本一致,在设备存在偏载的工况下,比单圆弧滚道的导轨抗倾覆能力强很多。
实际选型的时候要注意,这款导轨的安装基准边是在导轨的侧面,做安装板加工的时候,基准面的平面度要控制在0.02mm/1000mm以内,不然导轨锁紧之后会出现校直困难,滑块运行卡滞的问题。导轨上的沉头孔深度是6mm,配用M6的内六角圆柱头螺钉的时候,螺钉头部的厚度不能超过5.5mm,不然会凸出导轨上表面,和滑块底部发生干涉。另外导轨的端部可以根据需求加工防尘刮板的安装槽,在有粉尘、切削液的工况下,加装端封和底部防尘片,能有效延长导轨的使用寿命,避免杂质进入滚道造成点蚀。
很多刚入行的工程师做导轨选型的时候,只看额定载荷,忽略了安装孔的跨距和导轨的允许静力矩,这款35规格的导轨,单根导轨搭配两个滑块的时候,允许的倾覆力矩MR值大概是0.48kN·m,MP和MY值大概是0.34kN·m,在做悬臂结构的工位设计时,一定要核算这个力矩值,不要超负载使用,不然会出现导轨滚道早期磨损,精度快速下降的问题。建模的时候还要注意导轨的端面倒角,是C1的圆角,方便滑块从端部装配的时候不会刮伤滚道和密封件,导轨的上表面和侧面的基准边要做0.2mm的倒角,去除加工毛刺,避免安装的时候刮伤安装基准面,影响装配精度。
从实际使用的反馈来看,这类导轨的预压等级分轻预压、中预压和重预压三个等级,普通的移栽工位选轻预压就足够,运行阻力小,电机负载低;做雕铣机或者精度要求高的检测工位选中预压,能消除反向间隙,提升运动刚性;重预压一般用在高刚性的切削工位,但是运行阻力会大很多,选型的时候要匹配电机的扭矩,避免出现电机过载报警。另外导轨的长度可以根据实际需求裁切,但是裁切之后一定要对端部进行倒角处理,并且去除切口处的毛刺,不然装配滑块的时候会损坏滑块内部的滚珠保持架,造成滑块报废。
