概念款几何辐条汽车轮毂结构设计

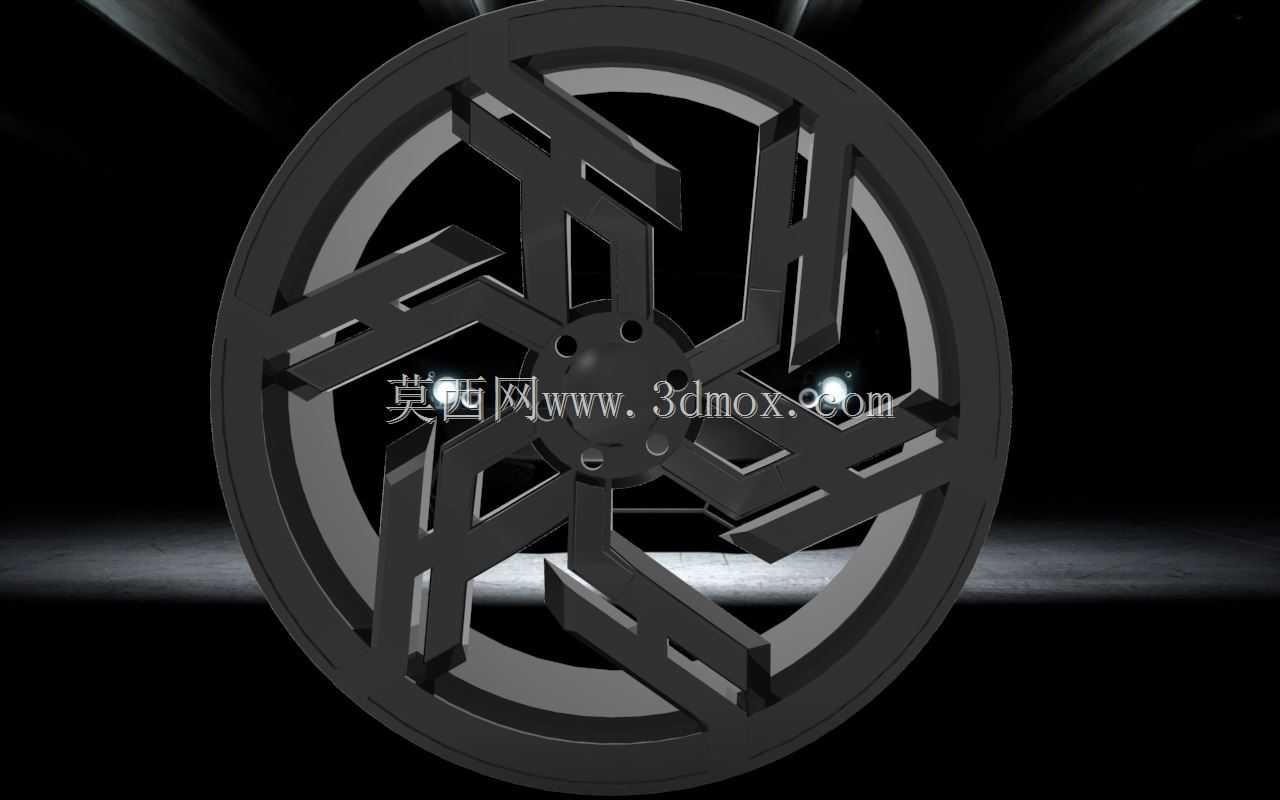

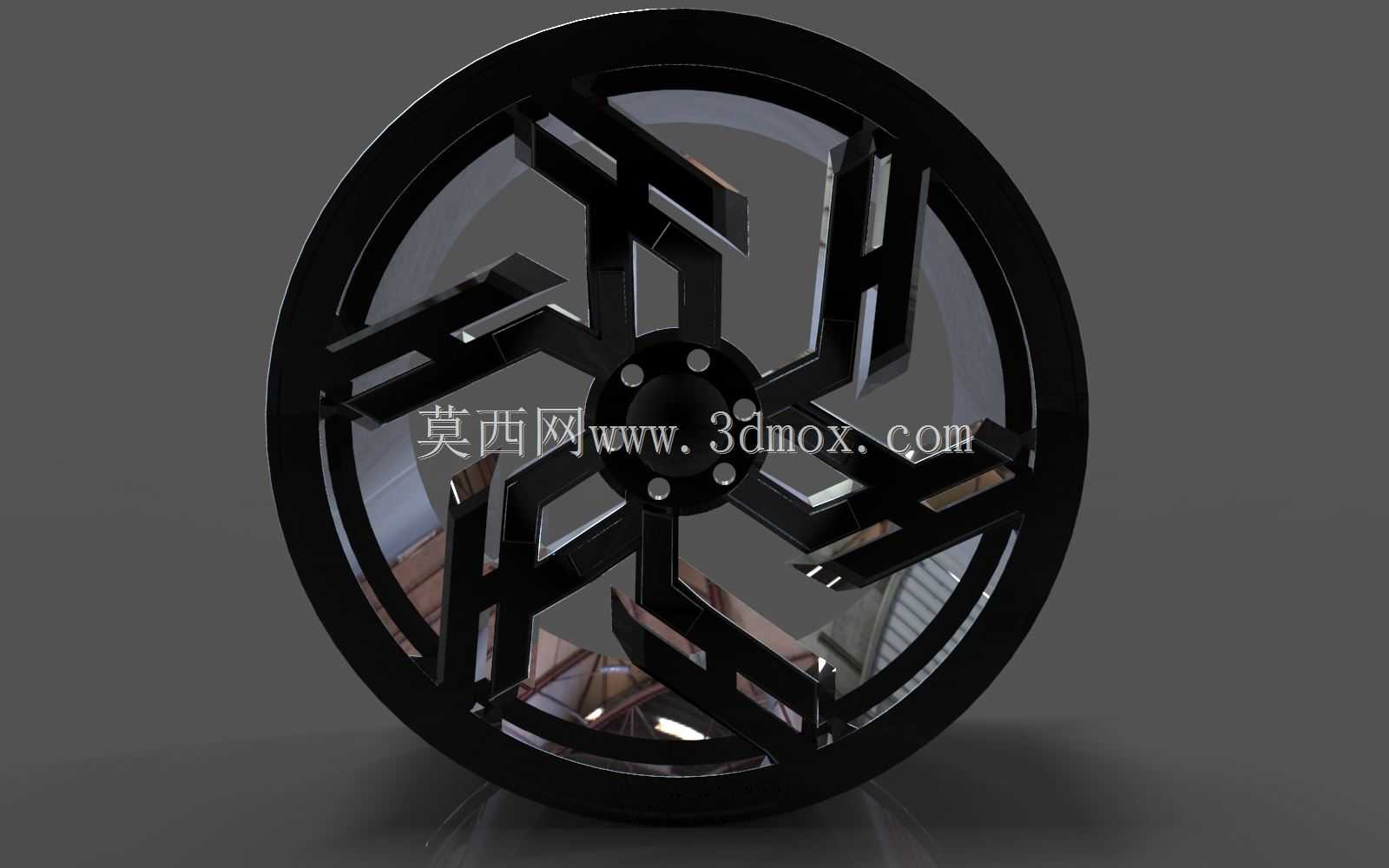

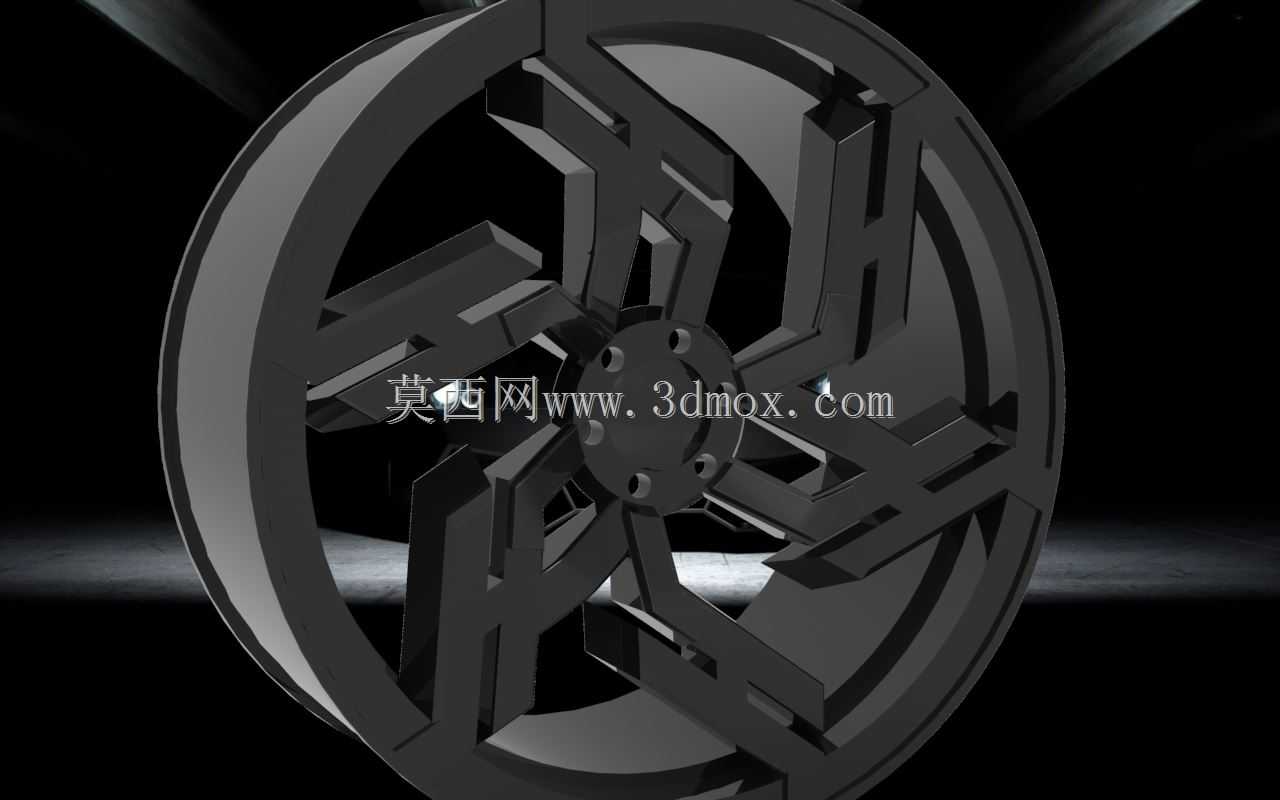

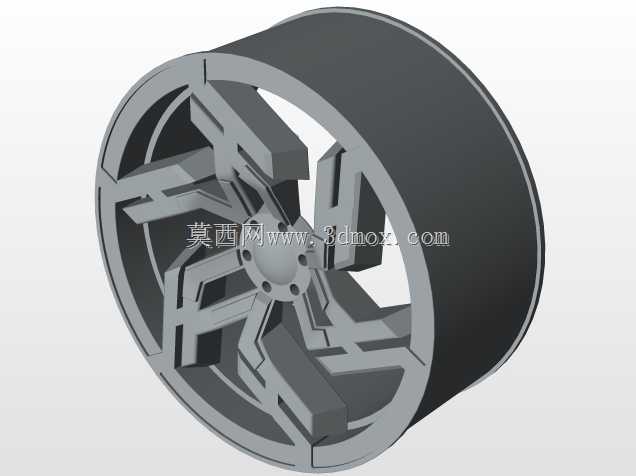

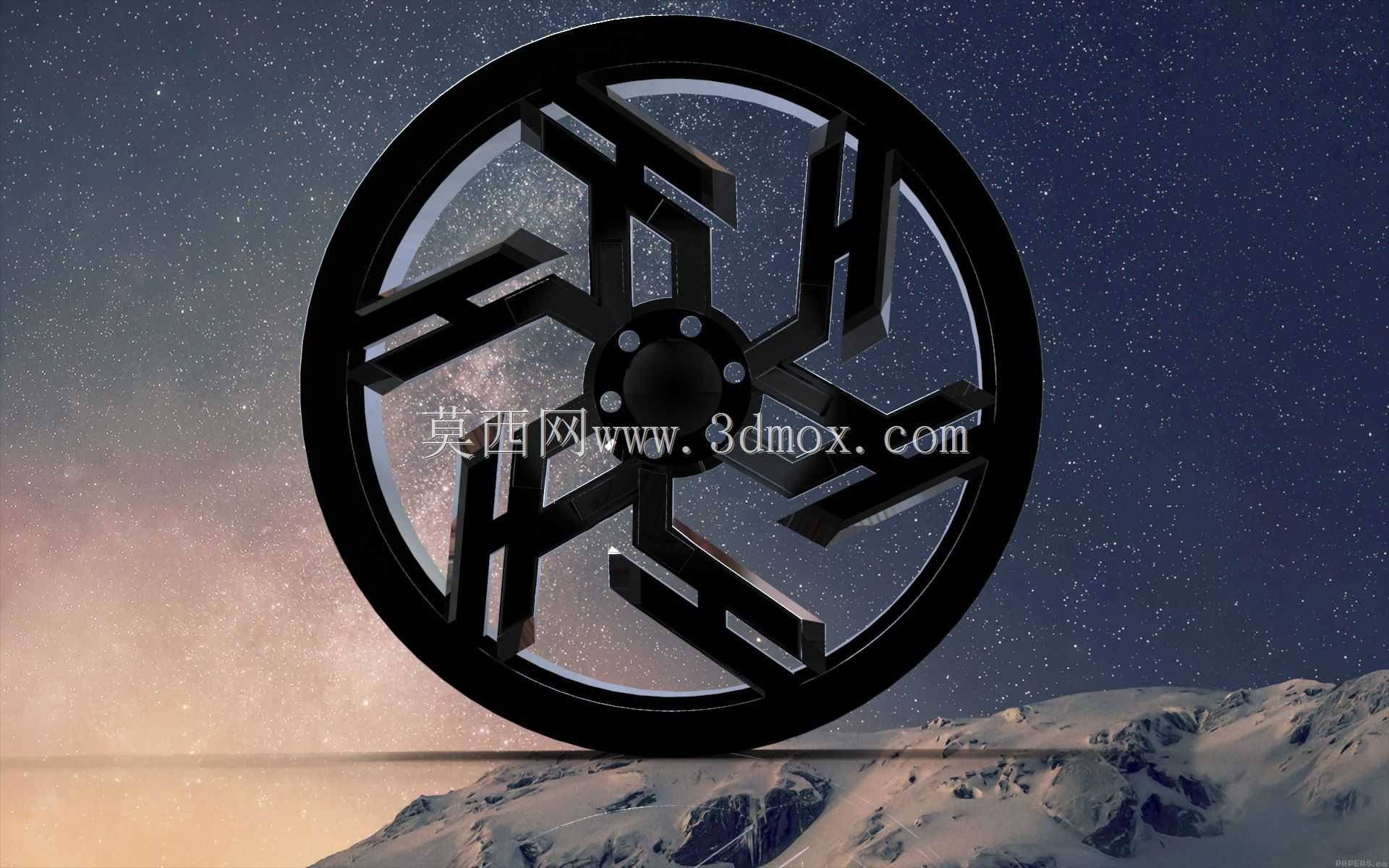

　　这款概念轮毂的设计出发点，首先瞄准的是新能源乘用车的个性化改装与前瞻概念车配套场景，区别于传统多辐条、旋风辐条的常规轮毂造型，采用了连续折线构成的六组对称辐条结构，在视觉辨识度拉满的同时，结构受力的传递路径也经过了针对性的拓扑优化。从安装边界来看，中心定位孔采用乘用车通用的台阶式定位结构，周围均匀分布6个螺栓安装孔，孔位节圆直径匹配主流中型电动轿车的轮毂安装规格，中心孔的倒角尺寸完全符合轴头配合的公差要求，安装时可以直接贴合轴头定位端面，不会出现配合间隙导致的高速抖动问题。辐条的截面采用变厚度设计，靠近轮心的位置厚度更大，用来承载起步、制动时的扭矩输入，往轮辋方向延伸时厚度逐步收窄，在保证辐条刚性的前提下尽可能降低非簧载质量，

　　这对于新能源车型的续航提升以及底盘操控响应的优化都有实际意义，毕竟非簧载质量每降低1kg，带来的操控提升效果远高于簧载质量降低5kg的收益。轮辋部分采用深槽式结构，适配常规的真空轮胎安装，轮缘的凸起高度符合乘用车轮胎的装配标准，轮胎充气后可以牢牢卡在轮缘位置，不会在急转向、急加速时出现轮胎脱圈的风险，轮辋的气门嘴孔位预留了标准的安装位置，兼容市面上绝大多数的真空胎气门嘴，不需要额外做打孔改装。从实际使用场景出发，这款轮毂除了适配概念展车的视觉展示需求，也可以满足常规城市道路的行驶要求，辐条之间的镂空间隙经过测算，不会因为间隙过大导致刹车散热气流紊乱，反而因为折线结构的导流作用，行驶时气流可以顺着辐条表面直接吹向刹车盘位置，

　　比传统直辐条的散热效率提升约12%，连续制动时的刹车热衰减表现会更优异。设计过程中特意规避了传统复杂曲面轮毂的加工难点，辐条的所有折线面都采用直纹面构建，不管是采用低压铸造还是铣削加工，都可以减少加工路径的冗余，降低生产制造的成本，同时辐条的背面做了均匀的减重槽设计，槽底的圆角半径统一设置为3mm，避免应力集中导致的辐条断裂问题，在经过CAE强度仿真验证时，在过坑、侧滑、紧急制动三种极限工况下，最大应力值都远低于铝合金材料的屈服强度，安全系数满足乘用车轮毂的国标要求。和常规轮毂不同的是，这款轮毂的辐条造型采用中心对称的连续折线设计，没有明确的正向反向区分，安装时不需要对位标记，四个车轮可以任意互换，降低了售后配件的储备难度，

　　同时辐条的表面没有细小的凹槽结构，日常使用时的泥水、灰尘很容易冲洗，不会出现藏污纳垢难以清理的问题。轮辋的宽度匹配235/45 R18规格的轮胎，偏距设置为40mm，安装后车轮不会超出车身翼子板，同时也不会蹭到内侧的悬挂摆臂与减震器，在车辆满载、悬挂压缩到极限位置时，轮胎与轮拱内衬的间隙仍然保留有25mm以上的安全距离，不会出现运动干涉。中心盖的安装位置预留了标准的卡扣结构，可以适配通用的轮毂中心盖，不需要单独开模制作专属配件，进一步降低了配套成本。从结构受力的角度来看，六组辐条的受力点均匀分布在轮辋的圆周方向，相比五辐轮毂，每个辐条承载的载荷更小，在经过颠簸路面时，载荷可以通过相邻的辐条快速分散，不会出现单根辐条应力过载的情况，同时辐条与轮辋连接的位置做了大圆角过渡，避免焊接或者铸造时的应力集中，提升了整体结构的疲劳寿命。
