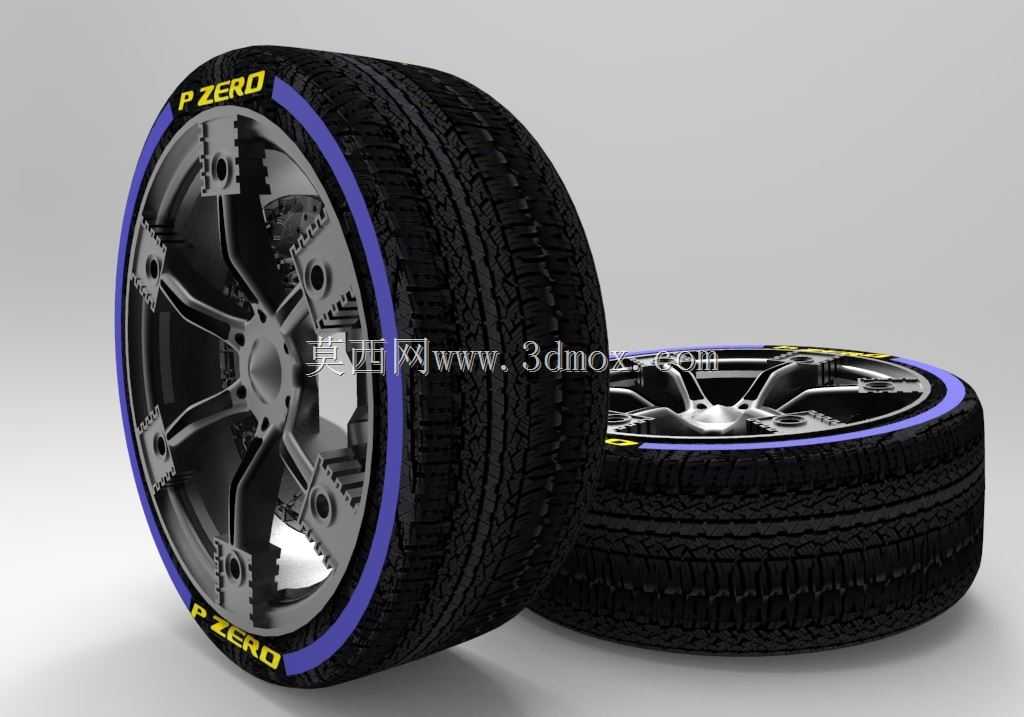

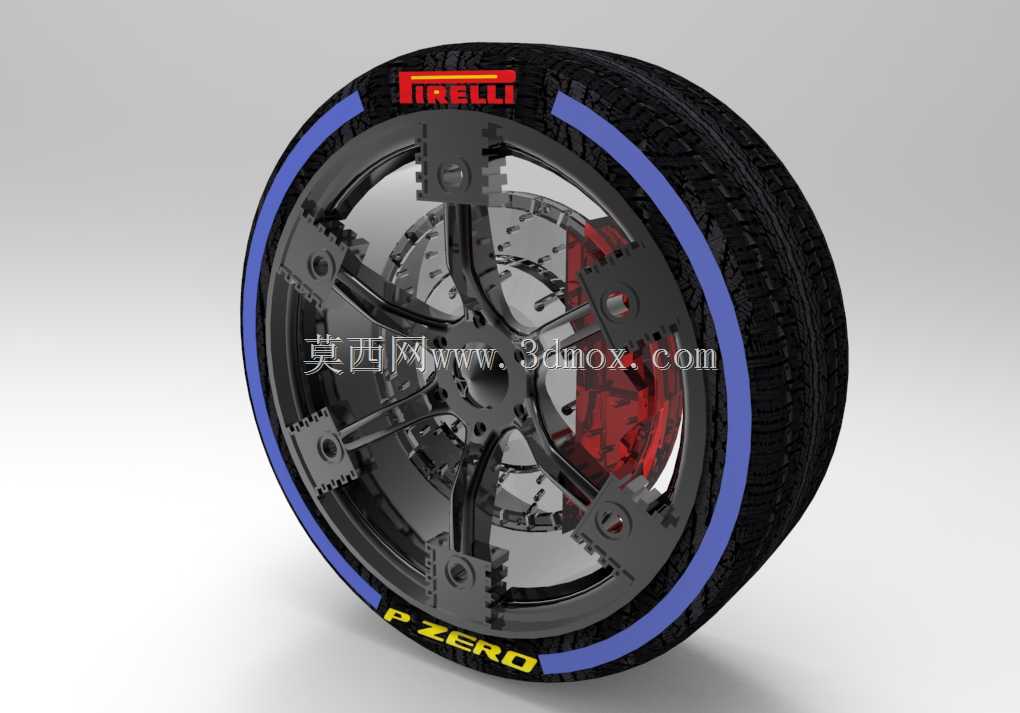

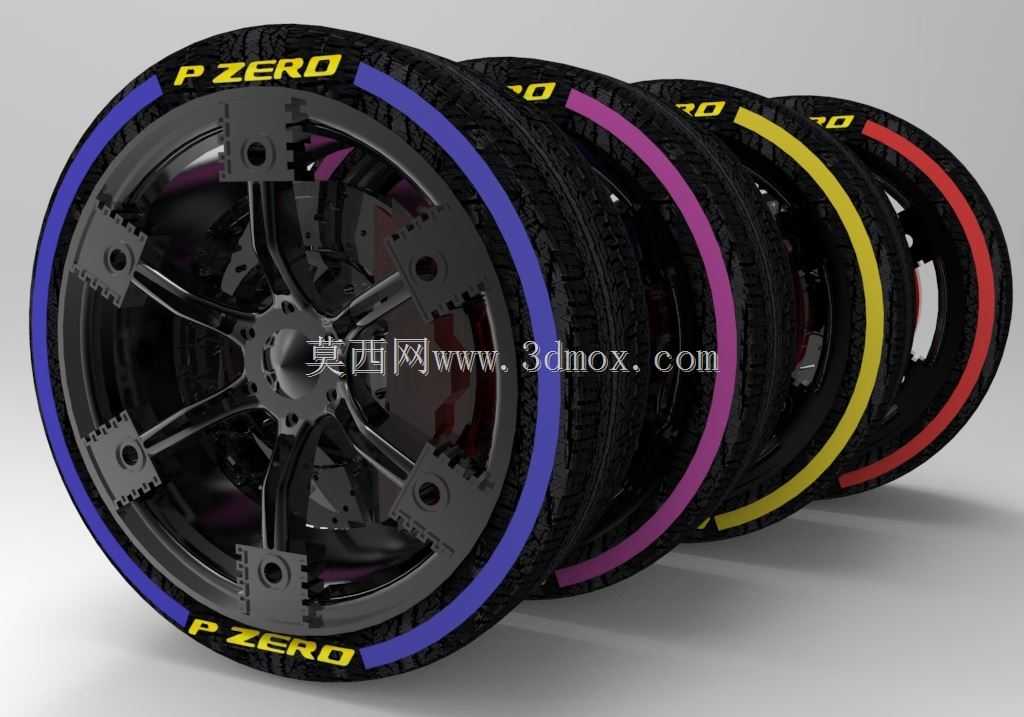

六活塞辐条式概念汽车轮毂结构设计

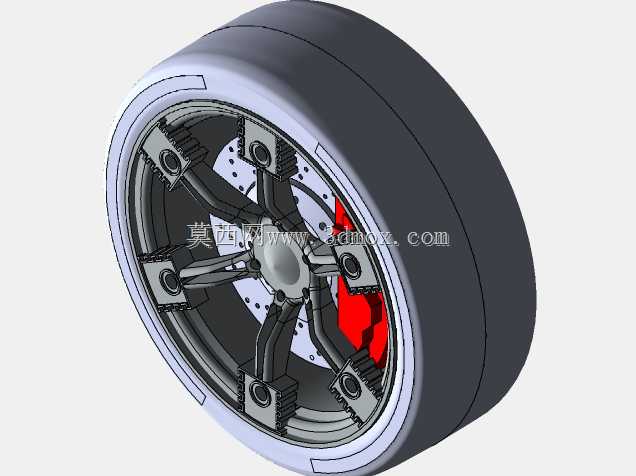

　　该轮毂结构面向乘用车辆改装与概念车研发场景设计，核心是打破传统辐条轮毂的造型逻辑，将辐条的受力结构与活塞组件的视觉特征做融合，在满足轮系承载要求的前提下实现差异化的外观表现。从安装边界来看，该轮毂适配常规五孔乘用车安装节圆，中心定位孔尺寸符合主流家用性能车的装配公差要求，轮辋宽度适配18-19英寸性能轮胎，偏距设置兼顾轮拱内的转向避让空间，不会在满打方向时与翼子板内衬、减震器筒身发生运动干涉。设计过程中首先重构了辐条的受力路径，每根辐条对应一组类活塞的造型块，辐条根部与轮毂中心安装盘做圆弧过渡，避免应力集中导致的结构疲劳，辐条末端延伸至轮辋内侧的连接位，将车辆行驶过程中来自路面的冲击载荷均匀分散到整个轮辋环向，

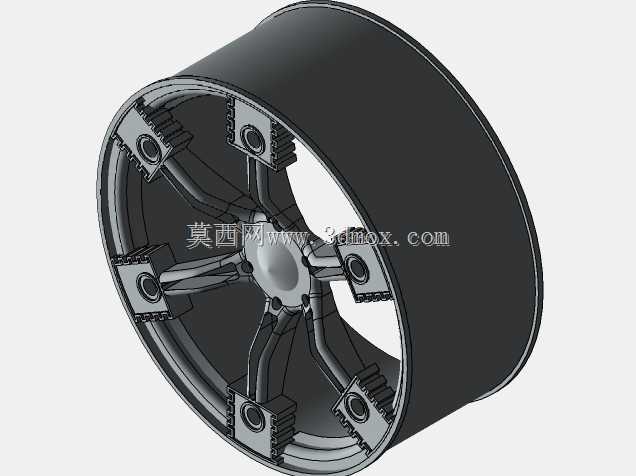

　　不会出现单根辐条受力过载的问题。类活塞的造型块并非单纯的装饰结构，其表面的开槽设计预留了刹车系统的散热风道，车辆行驶时气流可以顺着辐条间隙穿过开槽，直接吹拂刹车卡钳与刹车盘表面，带走频繁制动产生的热量，降低刹车系统的热衰减概率，这一点在山地弯道多、需要频繁制动的行驶场景下实用性突出。轮辋部分采用常规的深槽式结构，符合轮胎装配的标准尺寸要求，胎圈座的角度与粗糙度满足无内胎轮胎的密封要求，不需要额外加装内胎即可实现轮胎与轮辋的可靠密封，日常使用时的胎压保持能力与常规量产轮毂一致。中心安装盘的厚度经过受力校核，螺栓孔位周边做了局部加厚处理，螺栓拧紧时的压紧力可以均匀分散到整个安装盘面，不会出现局部压溃或者螺栓松动的问题。

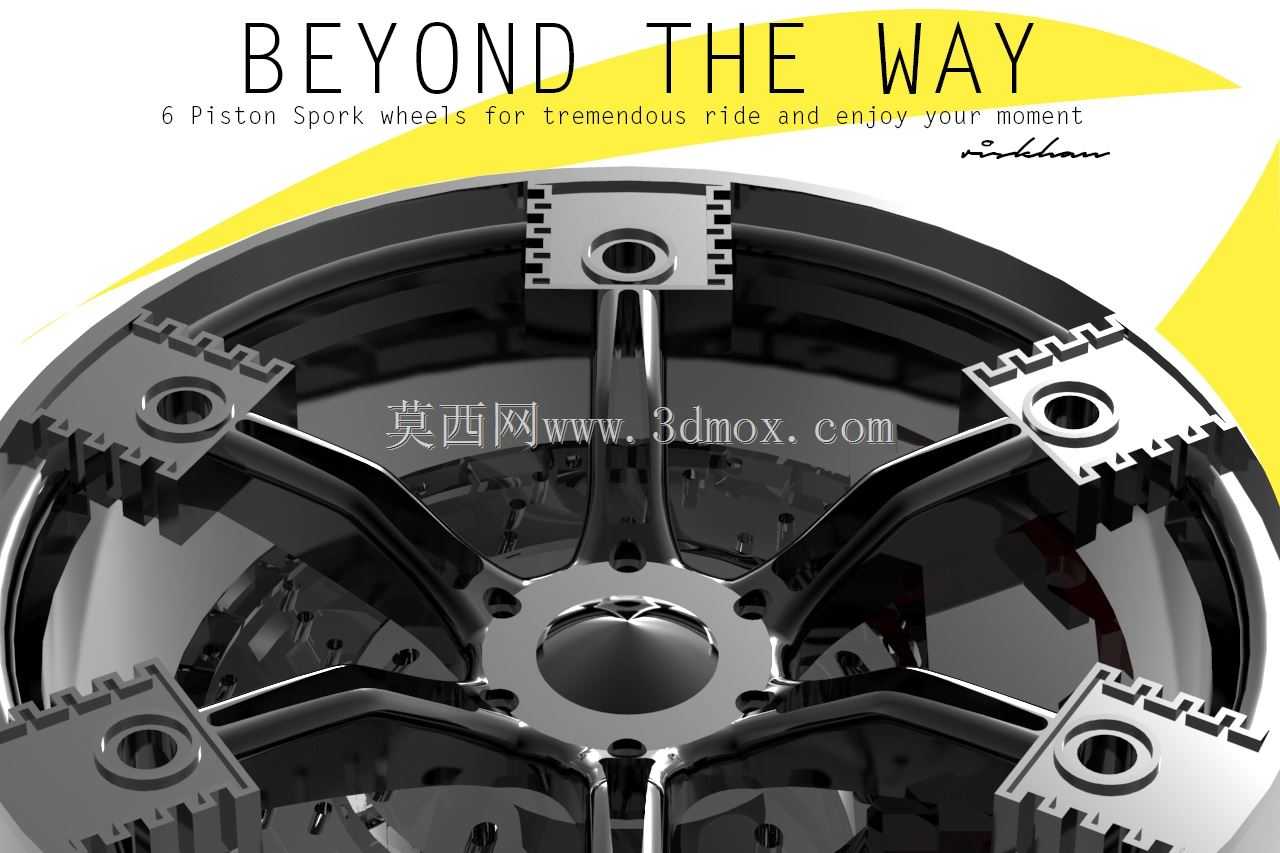

　　辐条表面的造型做了多段曲面过渡，没有尖锐的凸起棱角，一方面降低了轮毂旋转过程中的风阻系数，另一方面也减少了行驶过程中泥水、砂石在辐条表面的附着，日常清洁的难度更低。从功能特性来看，该轮毂除了满足常规车轮的承载、传动、散热基础功能外，其活塞式的辐条结构在视觉上有更强的机械感，适配追求个性化外观的改装车辆需求，同时结构上没有为了造型牺牲可靠性，所有受力截面的尺寸都经过等强度校核，在相同重量下的抗冲击能力不弱于同尺寸的常规铸造轮毂。设计时还考虑了动平衡的配重需求，轮辋内侧预留了标准的平衡块安装位，轮胎装配后可以通过常规的动平衡设备校准配重，不会因为造型特殊导致高速行驶时出现车轮抖动的问题。轮辐之间的间隙尺寸经过测算，

　　既保证了足够的散热通风面积，也能避免行驶过程中路面的碎石直接撞击到刹车卡钳表面，减少卡钳被飞石击伤的概率。整体结构的分块逻辑清晰，在做三维建模时可以直接拆分出铸造模具的分型面，不需要额外做复杂的结构调整即可适配低压铸造的生产工艺，后续如果要做量产落地，模具修改的成本相对较低。
