外螺纹直角L型液压气动管路接头

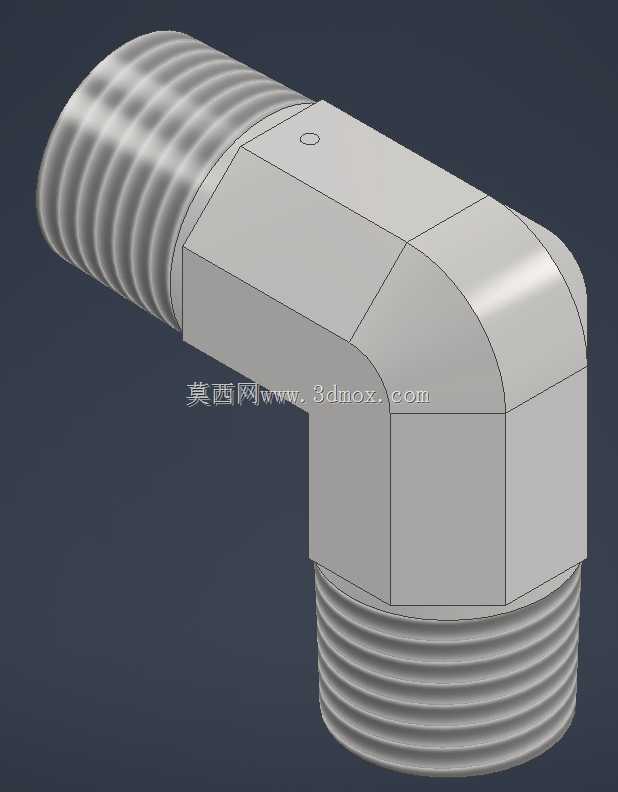

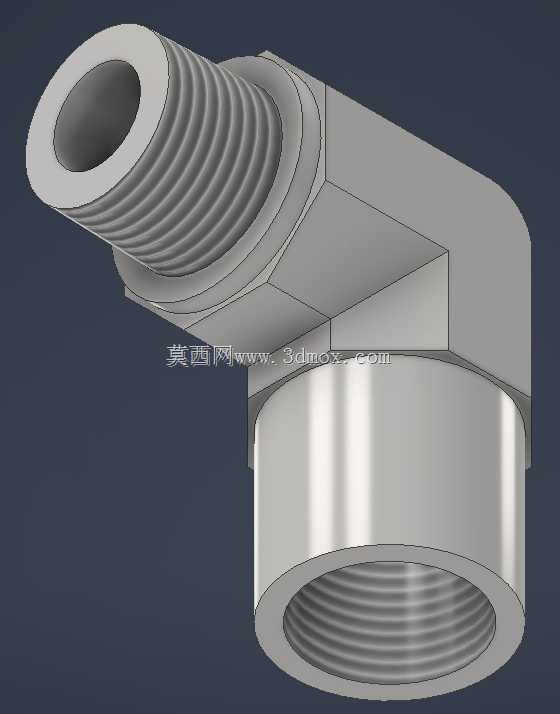

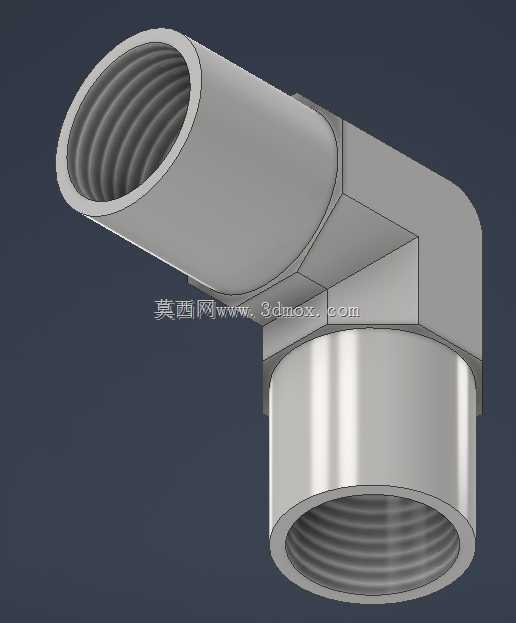

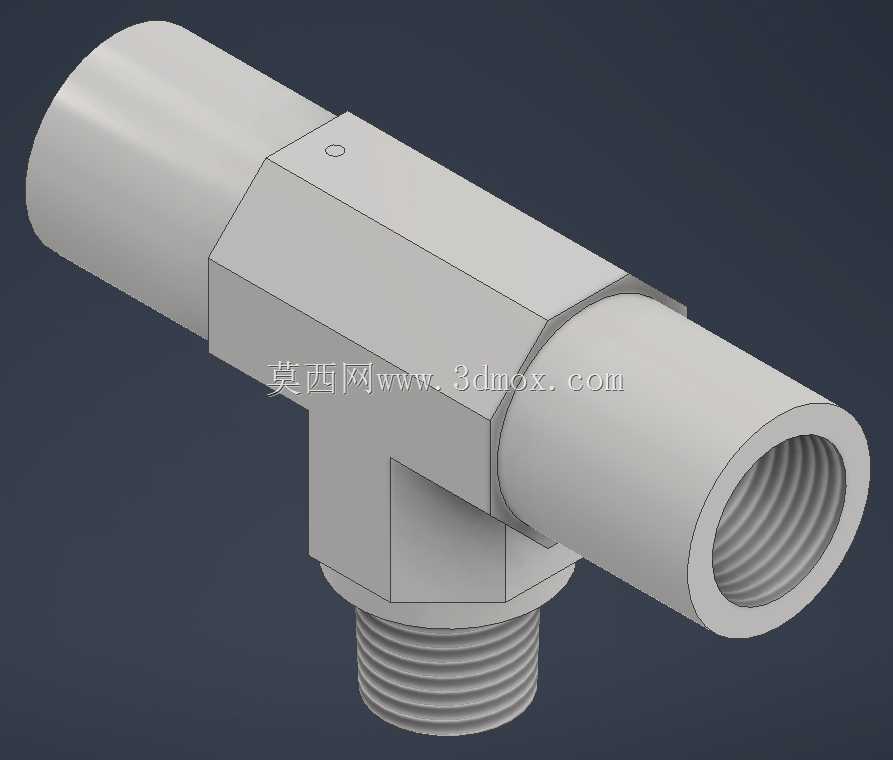

　　在气动控制回路、低压液压输送系统、小型流体管路布设场景中，这类L型外螺纹弯头是管路转向排布时的核心连接件，主要用于解决管路直角转向时的连接密封问题，避免硬管弯折带来的通径缩径、应力集中开裂等隐患，常见于工业自动化生产线气路排布、小型液压动力单元管路连接、设备内部冷却水路转向、气动工具气源接口转接等场景。从结构设计来看，该接头采用等径双外螺纹结构，两端螺纹规格统一，适配同规格内螺纹管路接口或阀块安装孔，中间转向段采用多边形棱柱结构，并非光滑圆柱外形，这个结构是专门为安装工况设计的：安装时可以用普通开口扳手直接卡持棱柱面施加扭矩，不需要额外定制工装卡持光滑柱面，能有效避免安装时接头表面打滑、镀层刮伤的问题，

　　同时棱柱结构的棱角做了小圆弧过渡处理，不会在安装过程中划伤操作人员手套或管路表面。接头的转角位置采用大圆弧过渡流道设计，而非直角硬转折，这一设计是为了降低流体转向时的局部阻力损失，减少压缩空气或液压油在转角位置的涡流损耗，同时避免流体长期冲刷转角内壁造成的局部冲蚀磨损，延长接头的实际使用寿命。两端外螺纹采用标准管螺纹设计，螺纹牙型精度符合通用管路连接标准，安装时配合生料带或密封胶即可实现可靠密封，不需要额外加装密封垫圈，减少了安装时的零件数量，降低现场装配的物料管理成本。从安装边界来看，接头两端螺纹的有效旋合长度经过匹配设计，旋入对应内螺纹孔后，中间棱柱段的端面会与安装面保留微小间隙，

　　不会出现螺纹旋紧后接头本体与安装面硬接触顶死的问题，同时L型结构的两轴线垂直相交，安装后两端管路的轴线垂直度偏差控制在极小范围内，能保证连接后的管路不会出现额外的装配应力，避免长期使用过程中因应力集中导致的螺纹松动、管路断裂问题。接头本体的外形尺寸经过紧凑化设计，转角位置的外轮廓没有多余的凸起结构，在狭小的设备内部空间布设管路时，不会和周边的其他零部件产生干涉，适合在空间紧凑的阀组、设备内部气路块上密集安装。在实际选型使用时，这类接头可以适配多种材质的管路连接，不管是硬质的金属气动管、液压油管，还是软质的尼龙气管、橡胶水管，只要搭配对应规格的内螺纹转接件，都可以实现可靠连接，而且接头本身的结构强度足够承受常规气动系统1MPa以内、

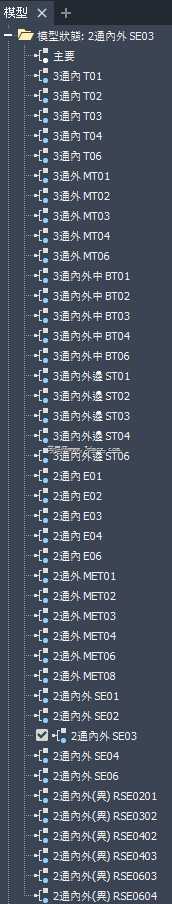

　　低压液压系统3MPa以内的工作压力，满足绝大多数工业设备的管路连接需求。建模过程中，这类接头的螺纹部分采用真实牙型建模而非贴图示意，能直接用于装配干涉检查、管路运动仿真，在做设备整体三维布线时，可以直接调取该模型装配到对应接口位置，准确模拟接头安装后的实际占用空间，避免后期生产装配时出现管路和周边零件干涉的问题。中间棱柱的对边尺寸、螺纹长度、转角半径这些关键尺寸都按照通用工业标准取值，和市面上流通的同规格实物接头尺寸完全一致，不需要额外调整尺寸就可以直接用于工程出图、BOM清单统计。
